Excel 2007绘制甘特图查看项目安排情况

 　　在Excel 2007中使用图表来进行分析数据，通常大家会选择使用较常见的图表类型，比如图柱。还有一个类型更能体现出表格中的数据，那就是甘特图，也是一种线条图，非常适合用在工程进度的数据上。

　　下面的过程可帮助在Excel2007中创建甘特图(Gantt Chart)。对于此图表，我们使用示例工作表数据。您可以将这些数据复制到工作表中，也可以使用自己的数据，只要使用的列标题和工作表结构是相同的。

　　将示例工作表数据复制到一个空白工作表中，或者打开包含要绘制到甘特图中的数据的工作表;

　　工作表数据

　　注释 B 列和 C 列中(开始时间和工期)的值分别代表与开始日期相差的天数和完成任务所需的天数。

　　选择要在甘特图中绘制的数据(我们的示例工作表数据中为 A1:C6);

　　在“插入”选项卡上的“图表”组中单击“条形图”;

　　在“二维条形图”下单击“堆积条形图”;

　　在图表中，单击第一个数据系列，或者从图表元素列表中选择该数据系列(“格式”选项卡、“当前选择”组和“图表元素”框);

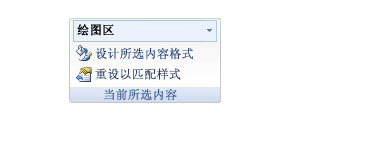

　　在“格式”选项卡上的“当前选择”组中，单击“设置所选内容格式”;

　　绘图区

　　单击“填充”，然后单击“无填充”。

　　单击“关闭”。

　　在图表上，单击图例，然后按Delete。

　　选择纵坐标轴(数值轴)，或者从图表元素列表中选择该坐标轴(“格式”选项卡、“当前选择”组和“图表元素”框)。

　　在“格式”选项卡上的“当前选择”组中，单击“设置所选内容格式”。

　　在“坐标轴选项”下，选中“分类次序反转”复选框。

　　甘特图，是一种线条图，是结合时间和活动或项目的一种图表，图中的线条就是用来表示在计划期间，活动的安排及完成情况，是监测某项工程进度的很好方法，对于它的设置，就是在插入选项卡中选择二维条形图。
