Excel2013图表制作实例：达标图

 　　案例阐述了如何通过设置坐标轴重叠来制作达标图。达标图可以直观地反映数据是否达到所规定的标准。例如：规定达标标准为200，当各个月份的汇总数据低于200时，就在坐标轴下方显示，高于200时，就在坐标轴的上方显示。

　　达标图是通过柱形图结合辅助列，然后设置序列重叠制作出来的。例如，规定达标标准为200，当各个月份的汇总数据低于200时，就在坐标轴下方显示，高于200时，就在坐标轴上方显示。

　　①启动Excel2013，首先打开先前准备好了的数据表源，我们构建一列辅助列，判断汇总数据与达标标准的大小，看看是否达标。

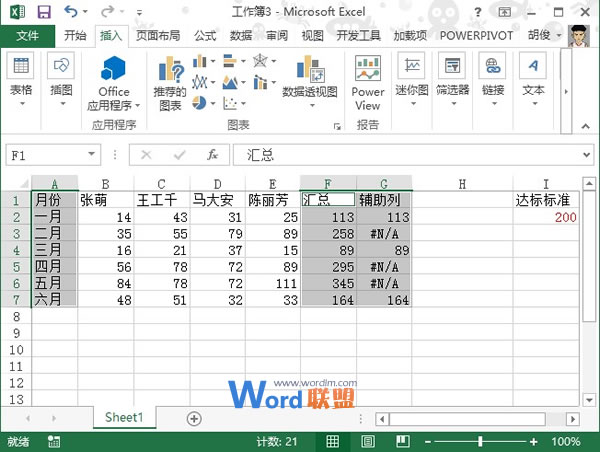

　　②公式输入完毕，回车，得到结果是113，双击单元格填充柄，将数据填充完整。按住Ctrl键选中A1：A7，F1：G7区域。

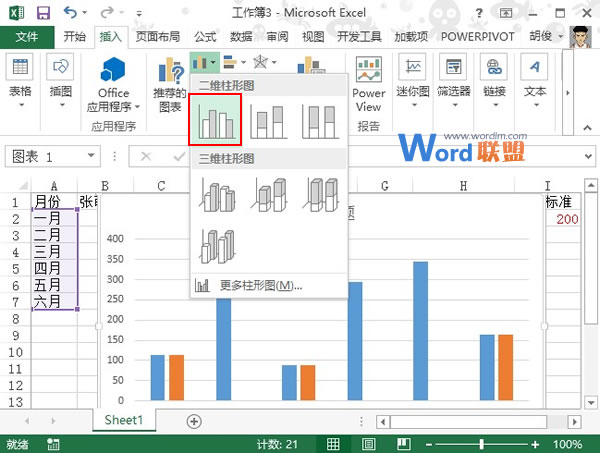

　　③单击菜单栏--插入--图表，选择柱形图中的簇状柱形图。

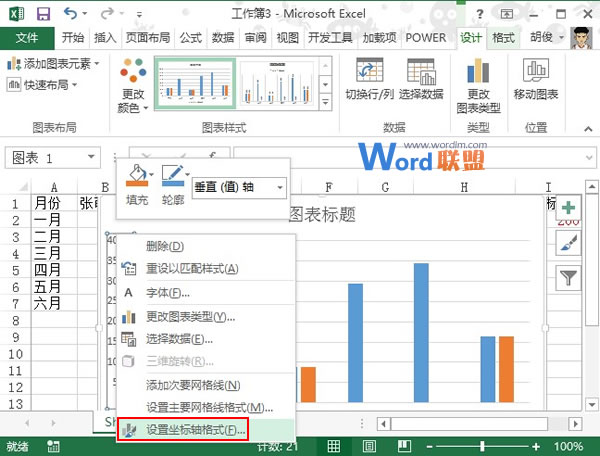

　　④鼠标右键单击纵坐标轴，从弹出的右键菜单中选择设置坐标轴格式。

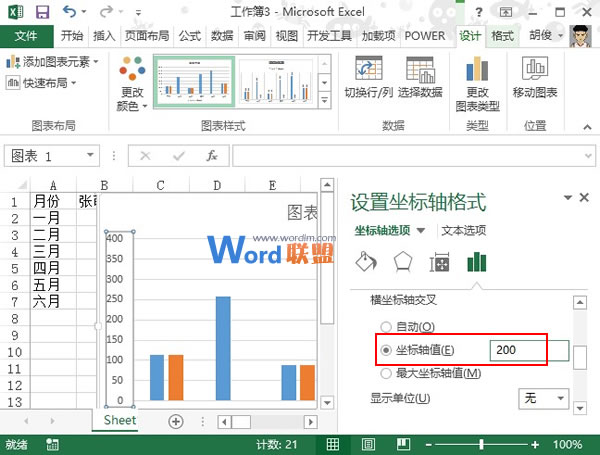

　　⑤弹出设置坐标轴格式窗格，下拉滚动条，将横坐标轴交叉设置为200.

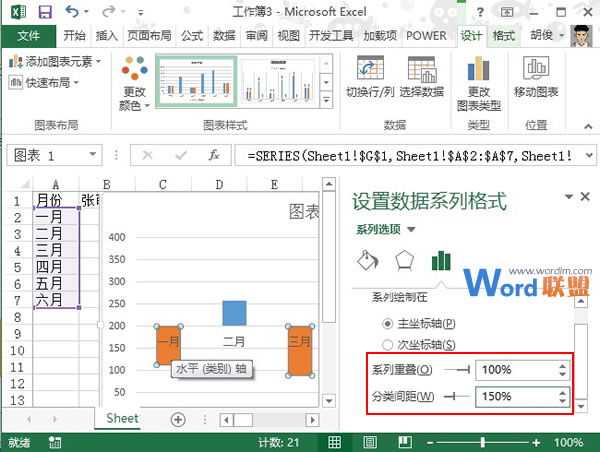

　　⑥然后单击图表中的橙色柱形，会出现设置数据系列格式窗格，将系列重叠设置为100%，分类间距设置为150%。

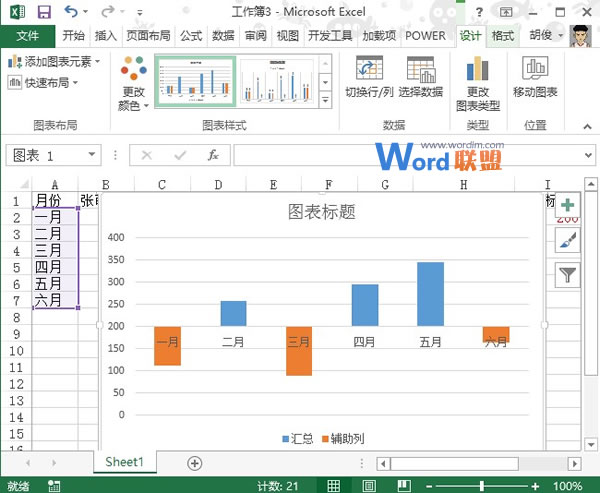

　　⑦完成，大家可以对图表进行美化处理，删除一些不必要的东西，最后，达标图就制作完成了。图中蓝色表示达标，橙色为不达标。
