excel2010制作组织结构图

 　　本文为大家介绍一下如何在excel2010中使用SmartArt制作结构图。画出来的组织结构图如图1所示。

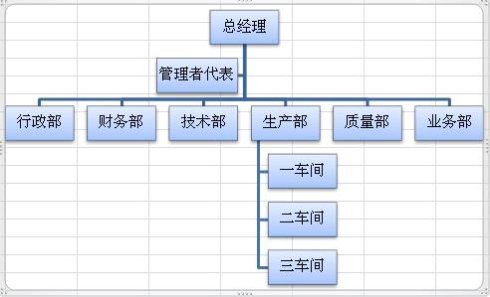

　　图1 组织结构图

　　第1步，选择“插入”标签下的SmartArt功能，选择“层次结构”，选择一种结构图形式。如图2所示。

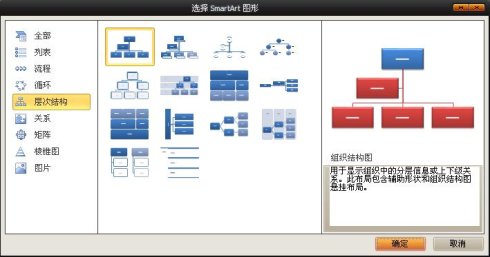

　　图2 插入“层次结构”

　　“确定”后，即可插入如图3所示的简易结构图。

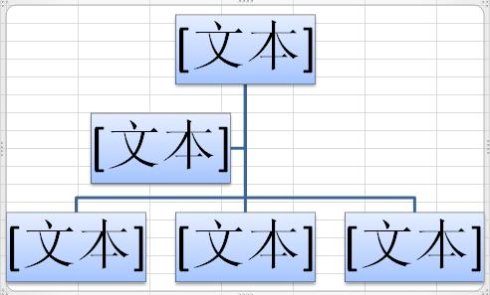

　　图3 简易“层次结构图”

　　用户还可以根据自己的需要进行颜色和样式的更改。如图4所示。

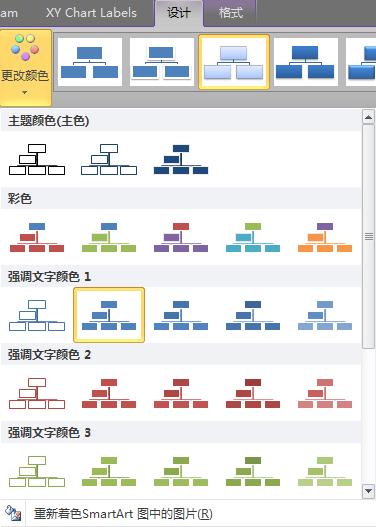

　　图4 更改颜色

　　第2步，输入相应的文字。

　　第3步，添加同级别分支。

　　这里需要特别注意的是“管理者代表”，因为这个职务于各大部门之上且位于总经理以下，属于一个“助手”类的职务。如果默认的结构图没有出现其分支，可以通过选中“总经理”->“添加助理”的方式添加相应的分支。

　　因为总经理以下有6个部门，现有的3个部门不够用，所以可以选中其中一个部门，按照右键->“添加形状”->“在后面添加形状”(或前面)的方式添加部门。如图5所示。

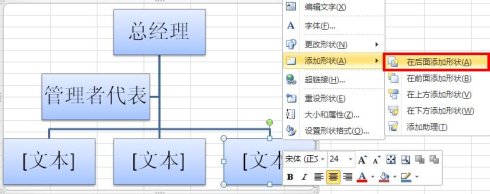

　　图5 添加“部门”分支

　　第4步，添加低级别分支。

　　因为需要添加下一级分支的是“生产部”，所以选中“生产部”，右键->”添加形状”->“在下方添加形状”(重复3次)，即可添加“车间”的分支。如图6所示。

　　填充相应的文字后，即可得到如图7所示的结构图。

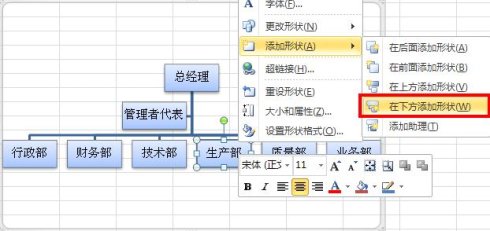

　　图6 添加低级别分支

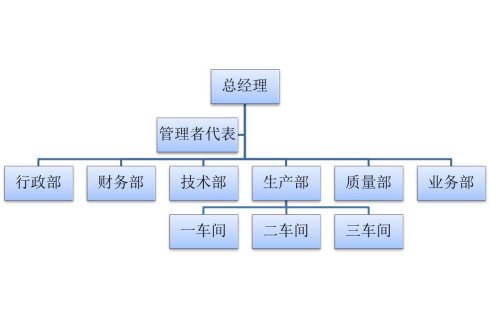

　　图7 初步的组织结构图

　　为了使“车间”的布局和图1一致，可以同时选中“生产部”和三个车间，切换“布局”为标准即可，如图8所示。

　　图8 标准布局

　　通过这个设定，即可得到图1所示的组织结构图。

　　如果需要改变组织结构图样式，还可以在“设计”标签中重新选择喜欢的布局，如图9所示。

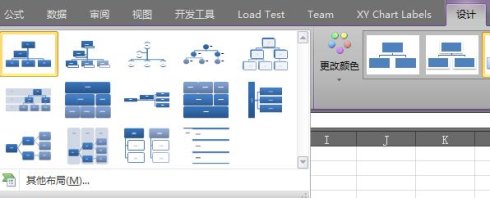

　　图9 选择布局

　　至此，组织结构图绘制完成。
