wps中怎么利用施工图纸中的桩号计算曲线和直线线型长?

2024-08-23 07:27:13

字体：大中小

来源：转载

供稿：网友

在许多单位施工图纸中我们会看到许多桩号在实际施工中我们如何通过wps快速且批量的计算出曲线和直线长度（有些桩号是整桩号便于计算如果桩号不是整桩号这难于计算）下面给大家推介一个简单的计算方法希望可以帮到大家。

1、打开电脑点开自己需要计算的的文件用wps打开。

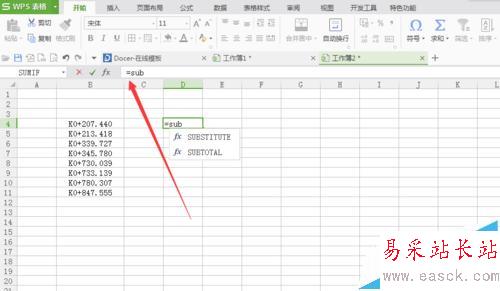

2、鼠标点击结算结果单元格输入"=SUBSTITUTE()"一般只需输入SUB就会有许多函数直接选择需要的函数即可我们需要计算桩号差所以选择上述函数。

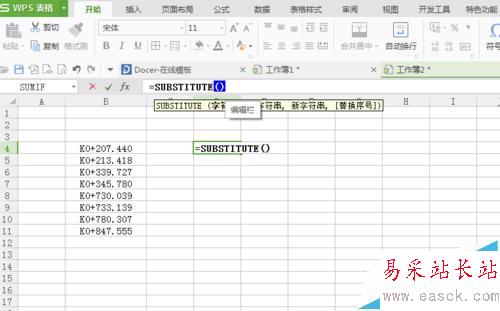

3、我们可以看出在括号里面有“字符串”，“原字符串”，“新字符串”，“替换序号”。而“=SUBSTITUTE()”括号里面就是我们需要填写的字符串。

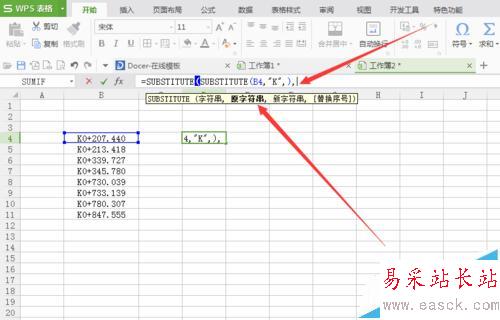

4、输入原字符串即需要计算的单元格，下面我已我图片为例说明一下在括号输入SUBSTITUTE(B5,"K",)完成输入原字符串这为=SUBSTITUTE(SUBSTITUTE(B5,"K",)。

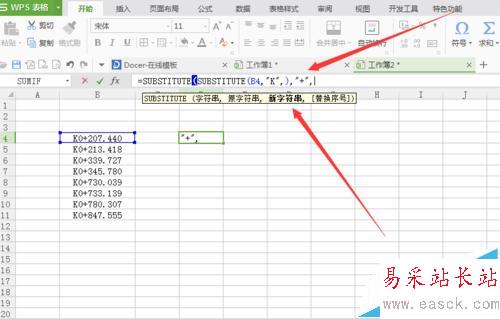

5、下面需要输入新的字符串就是把单元格里面的数据已数字形式做加减输入完成为=SUBSTITUTE(SUBSTITUTE(B5,"K",),"+",)

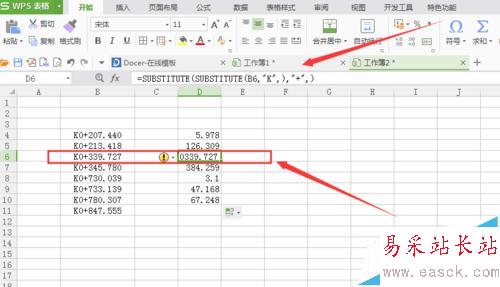

6、上面步骤输入完成表示我们把桩号变成了数字进行计算把K0+339.727变成0339.727。

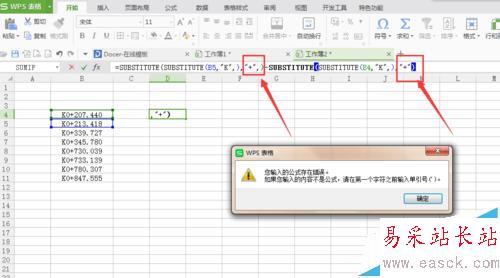

7、当我们输入完一个字符串的时候我们需要知道是否输入的格式正确我们可以检验如出现输入公示不正确这可以按提示更改。

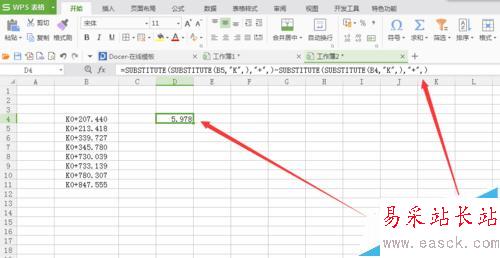

8、输入被减单元格的字符串输入完成显示为“=SUBSTITUTE(SUBSTITUTE(B5,"K",),"+",)-SUBSTITUTE(SUBSTITUTE(B4,"K",),"+",)”其中单元格B5和B4是以我自己数据为例 ,实际以自己需要计算的单元格为准。

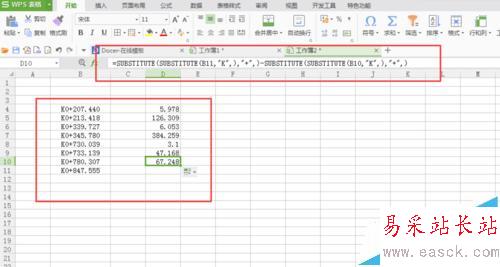

9、当我们两个字符串输入完成且没有公式错误这可以批量计算了。

注意事项：

1、输入一个字符串的时候我们也可以检验看是否输入的公示正确。

2、输入字符串的时候一定要注意是否是不是公式如不是这需要输入单引号。
