Word怎么绘制几何平面图？Word绘制三圆交叉阴影图的教程

在Word中能否“画”出如下图所示的三圆交叉阴影图？答案是肯定的！不过首先要说的是，虽然其实用性可能不会很大，但主要目的是通过“画”的过程来体会Word鲜为人知的灵活绘图功能。如果你感兴趣，就跟我一起开始动手吧！

1、首先建议启用绘图网格并设置相等的水平、垂直间隔值。

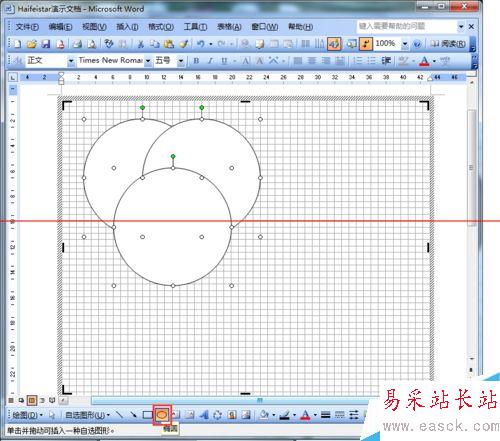

单击“绘图”工具栏上的“椭圆”工具，然后按住Shift键在画布内拖拽出一个正圆（以下称“左圆”），按Ctrl + Shift + 鼠标向右拖拽 复制出一个正圆（以下称“右圆”），再按Ctrl + Shift + 鼠标向下拖拽 复制出一个正圆（以下称“下圆”），并调整好三个圆之间的位置（注意圆的相交点），如下图所示。

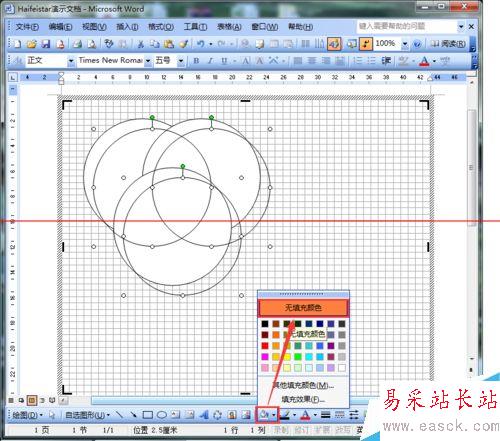

2、框选三个圆后按 Ctrl + D 复制出一组圆，然后设置为“无填充颜色”，再将其移动到与原来的三个圆完全重合。

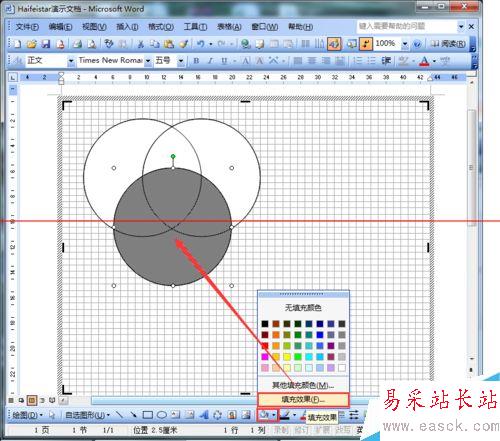

3、选中“下圆”，进入“填充效果”选择第2种“图案”进行填充，达到下图所示的效果。

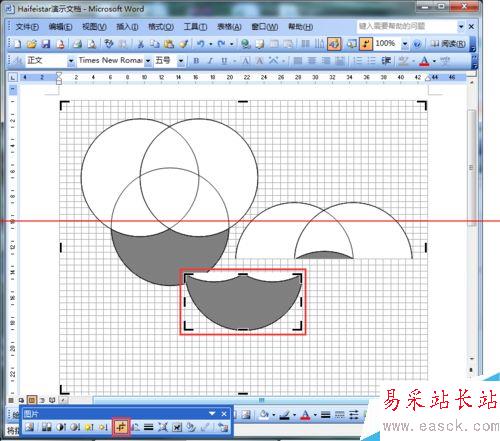

4、全选三个圆，复制之后“选择性粘贴 → 图片（增强型图文元件）”，在利用“剪裁”工具自下向上剪裁至下图所示的位置，剪裁好之后将其移至右侧。

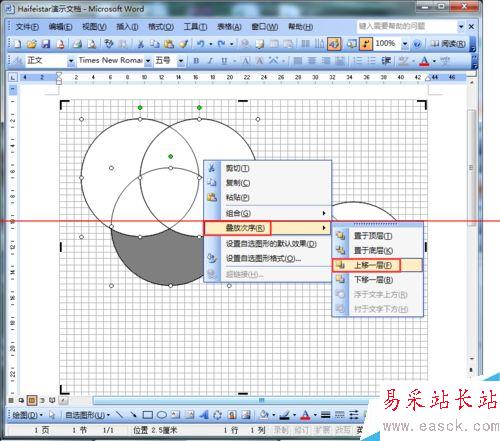

5、选中“左圆”和“右圆”，进入“叠放秩序”选择“上移一层”达到下图所示效果。

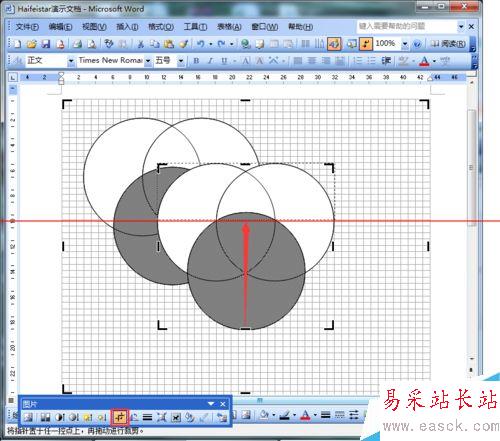

6、全选三个圆，复制之后“选择性粘贴 → 图片（增强型图文元件）”，在利用“剪裁”工具自上向下剪裁至下图所示的位置，剪裁好之后将其移至右下角。

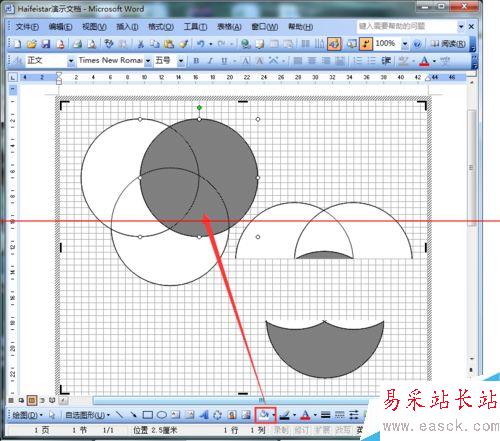

7、先将“下圆”的填充颜色改为“白色”，再将“右圆”的填充效果改为第2种“图案”，达到下图所示的效果。

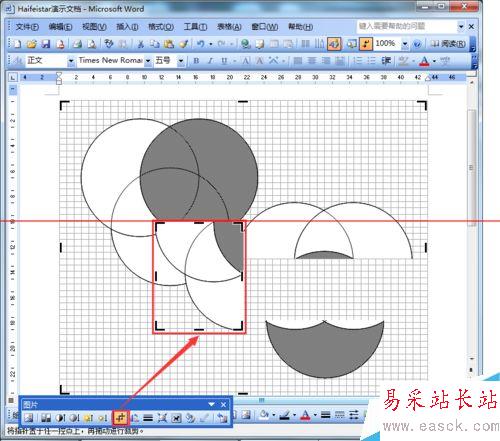

8、全选三个圆，复制之后“选择性粘贴 → 图片（增强型图文元件）”，在利用“剪裁”工具自右上角向左下角剪裁至下图所示的位置。

9、将剪裁好的图形移到下图所示的位置与之前剪裁的图形相接合。
