如何在Word2007中插入CAD图形并裁剪的方法步骤（图文）

在AUTOCAD中随意绘图，复制粘贴至Word2007，发现“图片格式”选项卡未出现，故无法直接裁剪。

解决办法：

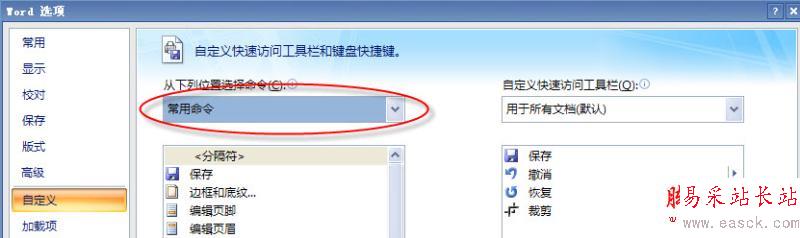

步骤1.依次单击左上角【Office按钮】→【Word选项卡】→【自定义】

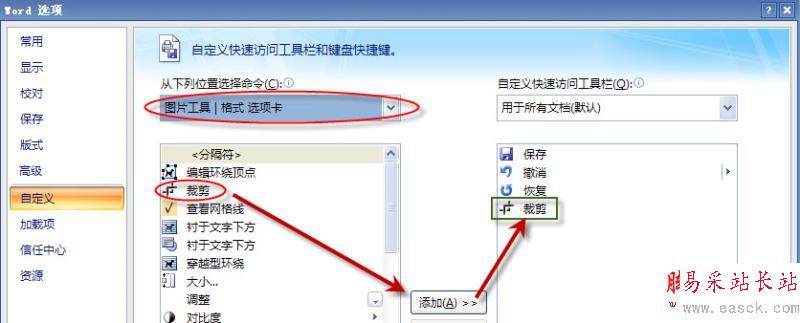

步骤2.步骤1图中蓝色箭头所指处，下拉菜单选择【图片工具|格式选项卡】，在下方选择【裁剪】按钮并添加至右方快速访问工具栏

回到主界面发现左上角快速访问工具栏出现裁剪按钮

评论：

1.在Word中直接插入CAD图元，个人认为不是个好主意，一时图方便修改却导致Word文件大小急剧膨胀；

2.线宽设置依然是个问题——在Word中无法显示所希望的线宽；

个人认为CAD文件的绘制还是应该待在它该待的地方——CAD中全部画完和修改完，然后通过：

CAD中的【复制】→Word中的【选择性粘贴】

粘贴为图元文件wmf格式，打印效果基本一流。

有人说还可以把CAD图形粘到Flash中，由于两者均支持矢量图，不但能得到一流的显示效果，还能变成透明背景。

但我没试过，玩儿过Flash的同仁可以试试。

3.很多其他按钮也可以通过类似方法完成，例如Word2003中可以把设置好大纲级别的提纲通过【文件】→【发送至】→【powerpoint】生成ppt，但是在Word2007中没有这个选项，依然通过上述方法在【自定义】tab中找到那个按钮即可。
