Photoshop的3D功能绘制真实的地球效果

本教程出自于国外,主要介绍用photoshop的3d功能来绘制一个真实的地球效果,大家可以通过本例来见识一下photoshop3d方面的强大。

作者：eren goksel
原版地址：http://psd.tutsplus.com/tutorials/3d/create-a-shiny-earth-with-photoshop-3d-layers/
翻译：nigel

最终效果图预览：

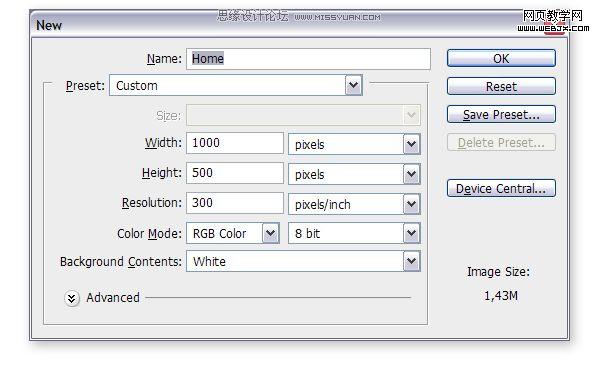

第一步：建立一个新的文档，大小为1000像素乘以500像素，分辨率为300pix/inche，并且命名为"home"。

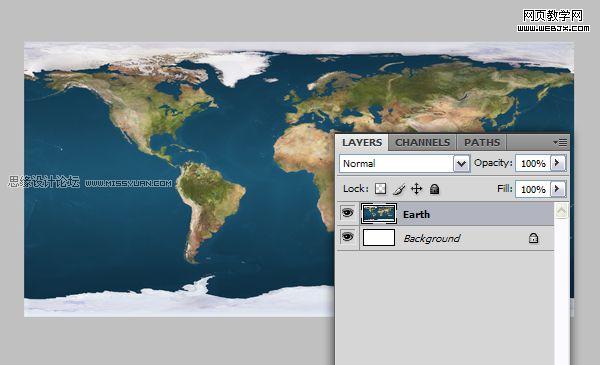

第二步：我们接下来将要使用地球的贴图。你可以从 planetpixelemporium.com下载到"color map"这一图片，然后将它放到你的文档中作为一个新的图层。将这个图层重命名为"earth“。

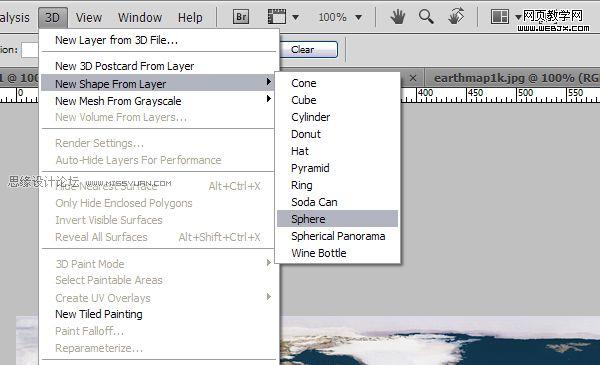

第三步：现在选择：3d > new shape from layer > sphere。这样就会将这一贴图转换成一个球体，这也是我们接下来工作的基础。

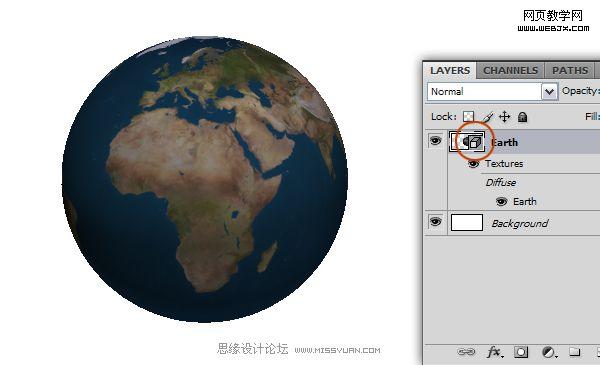

第四步：现在earth这一图层已经是一个3d图层了，你会看到图层面板中的一个立方体的小标志。在ps中，你可以在3d图层中对3d模型就行操作。你可以用3d工具移动或者是转动3d对象。

|||

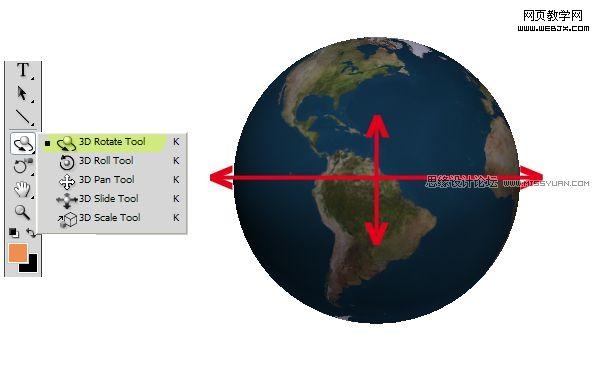

第五步：在工具栏中选择3d旋转工具，将地球旋转到你希望的位置和角度，按住alt键或shift键将保持转动时的轴不变。

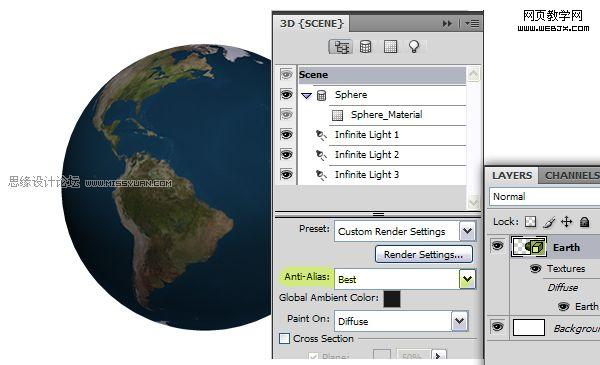

第六步：地球的边缘现在看上去很粗糙，在图层面板中双击那个立方体标志就会3d面板，在这里你可以对3d图层做很多调整。确保"scene"已经在上面的列表中被选中，然后将抗锯齿设为最佳。这样边缘就会变得平滑。

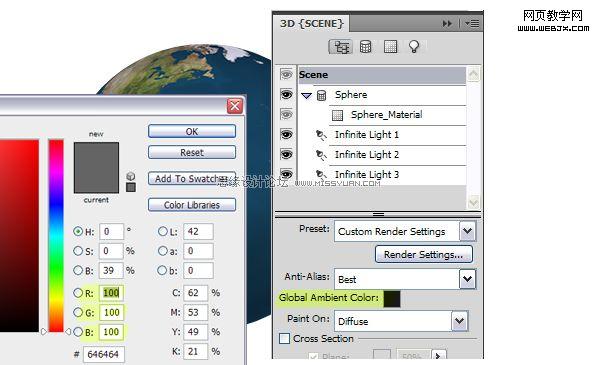

第七步：现在选择global ambient color 然后将颜色设为r:100, g:100, b:100，然后确定。这会将地球周围的颜色变亮一些。

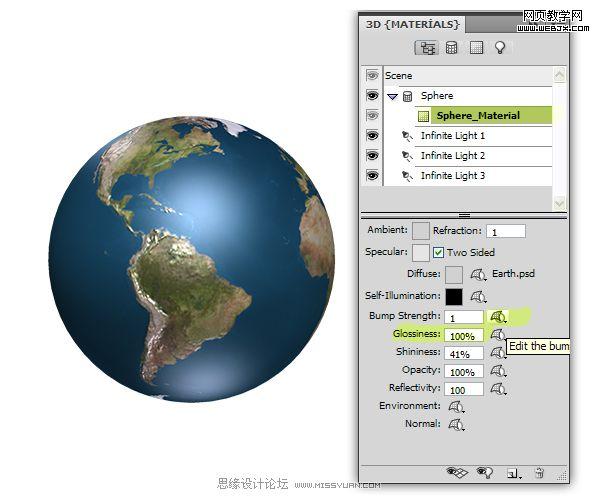

第八步：现在我们需要在地球表面加上凹凸贴图。从planetpixelemporium.com下载"bump map"并保存在桌面上，在3d面板中点选sphere_material ，点击编辑凹凸贴图然后选择读取贴图。选择你刚刚下好的图片。我们同时要让我们的地球发光，所以将glossiness调整到100%。

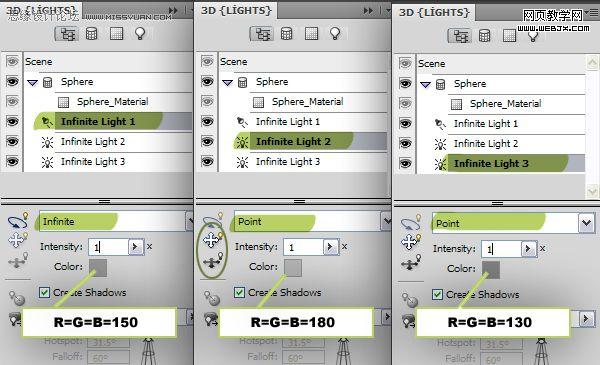

第九步：你可以看到在3d面板中有3个光源，这些是ps默认的场景光源。现在我们来改变它们的样式，颜色和位置。选择"infinite light 1"然后将它的颜色调整为 color to r:150, g:150, and b:150。选择 "infinite light 2"，将它的样式调整为point以使我们能够改变它的位置。将它的颜色调整为color to r:180, g:180, and b:180。选择"infinite light 3" ，同样的将它的样式调整为point，颜色设为 r:130, g:130, and b:130。

|||

第十步："infinite light 3"是放在球体下面的某处的，因为我们接下来要将球体放在一个表面上并且要加上投影，所以我们不希望有任何光源在球体的下方，所以用3d工具将光源放到球体的上方。

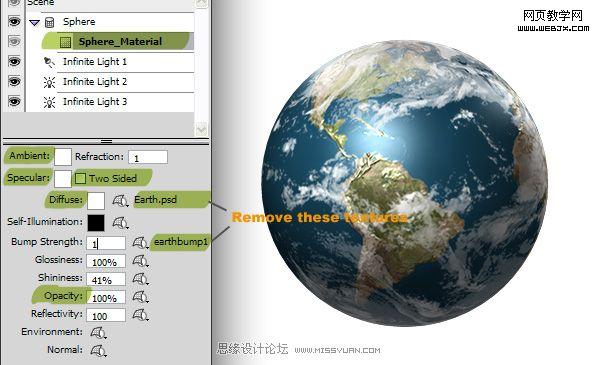

第十一步：现在我们要做地球表面的云层，在图层面板中复制earth这个图层并将其命名为"clouds"，打开"clouds"图层的3d属性面板，在上方列表中选择sphere_material ，点选编辑diffuse texture 这一按钮然后选择去除贴图。这样就会去掉已经存在的地图贴图。图像看起来会怎样取决于diffuse color，将diffuse color 设为白色。

点击编辑bump texture 这一按钮，然后选择去除图层来移去凹凸贴图，现在我们有了一个白色的球体。我们会为云层使用另一个地图贴图。实际上我们为云层使用白色的diffuse color并且为不透明度使用它的地图贴图。从planetpixelemporium.com下载 "clouds transparency"这一图片。点选编辑opacity texture 按钮，选择读取贴图，选择你刚刚下好的"earthcloudmaptrans.jpg"这一文件。

不透明度贴图使得球体的一些部分看不见了，但是显然是错误的部分。再次点选编辑opacity texture 按钮然后选择打开贴图。这样会在一个新窗口中打开贴图。选择image > adjustments > invert。保存并关闭。回到"home.psd”文档，你会看到不透明度贴图已经更新了。

现在看起来是多云的天气。因为我们能够从透明的部分看到球体背面的云层。要解决这个问题，取消选择双面来使我们的材料变为单面的。将周围颜色和反射颜色设为白色。

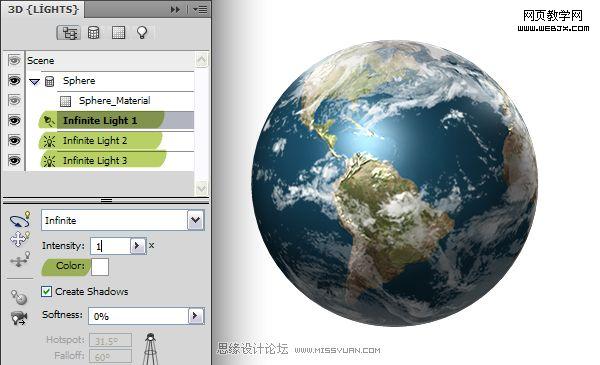

第十二步：要使得颜色更突出一些，将三个光源的颜色设为白色。

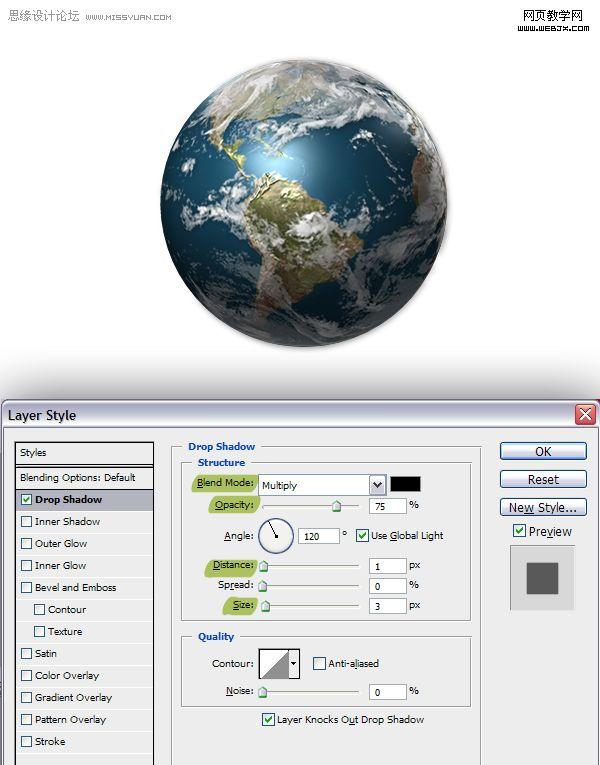

第十三部：对"clouds"图层使用投影效果，并且使用一下设置：混合模式设为mutiply，颜色设为黑色，不透明度设为75%，距离设为1px，大小设为3px。

|||

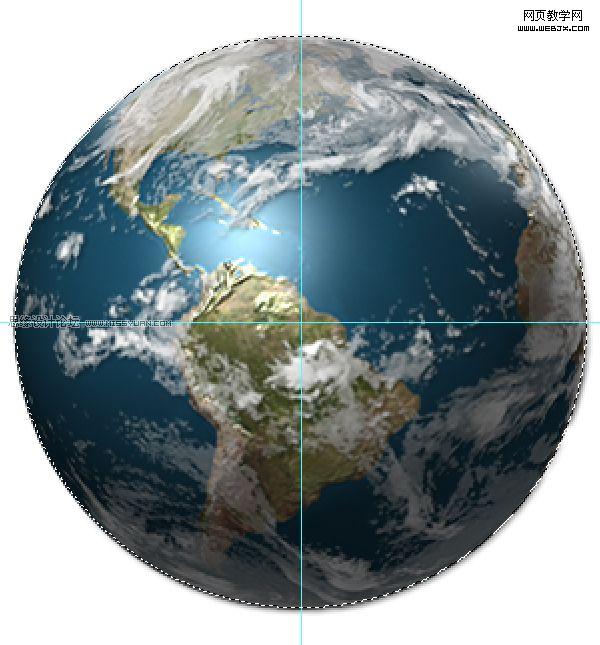

第十四步：现在我们的星球已经完成了，因为在继续之前我们要合并我们的两个图层，现在是你调整地球和云层角度的最后机会了。画出水平和垂直的两条参考线，使它们相交在地球的中心。在图层面板中同时选择earth和clouds图层，将它们合并，名且命名为earth。

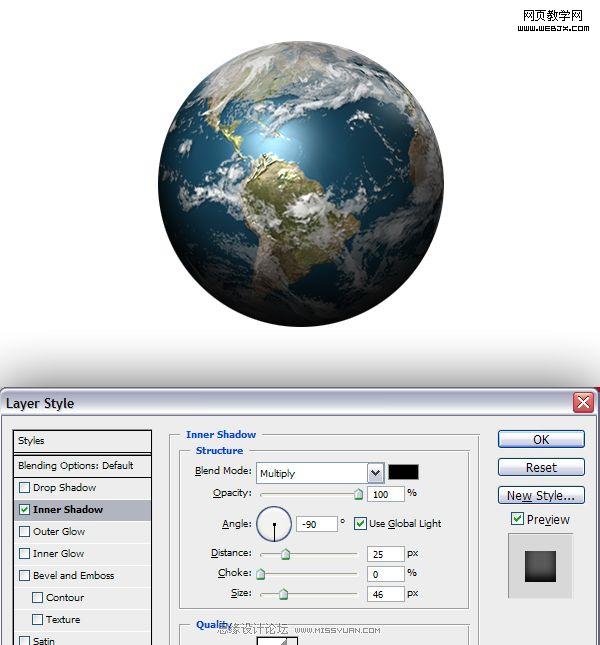

第十五步：用移动工具将地球向上移动一些，为投影和反射留出空间。对图层使用一个内部阴影的图层效果，并且使用如下设置：图层混合模式为multiply，颜色设为黑色，不透明度为100%，角度为-90度，距离为25px，大小尺寸为46px，这会使球体的下部分变暗。

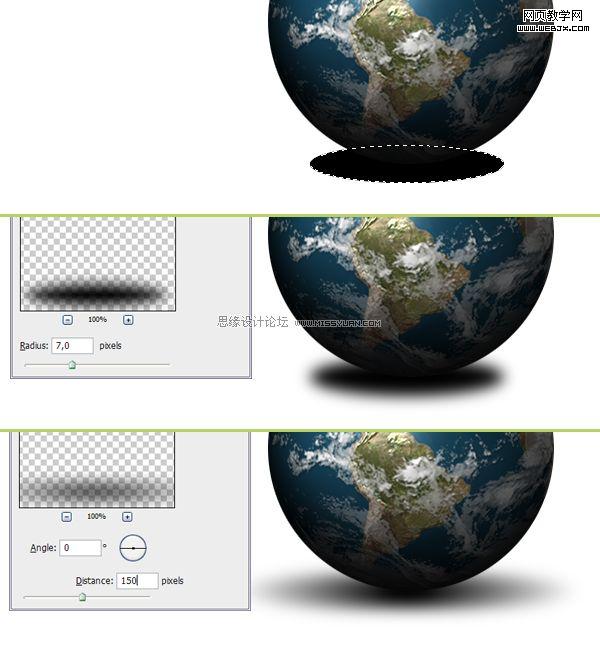

第十六部：在背景图层之上新建一个名为"shadow"的图层，使用椭圆选择工具在选择如下图中的一个选区，使用黑色填充这一选区，然后取消选区。选择filter > blur > gaussian blur ，将半径设为7px，选择filter > blur > motion blur，将角度设为0度，距离设为250px。

|||

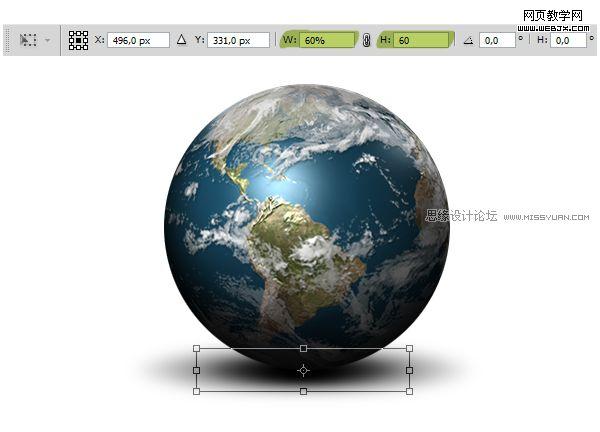

第十七步：复制"shadow"这一图层，按ctrl+t，长度和宽度都设为60%。

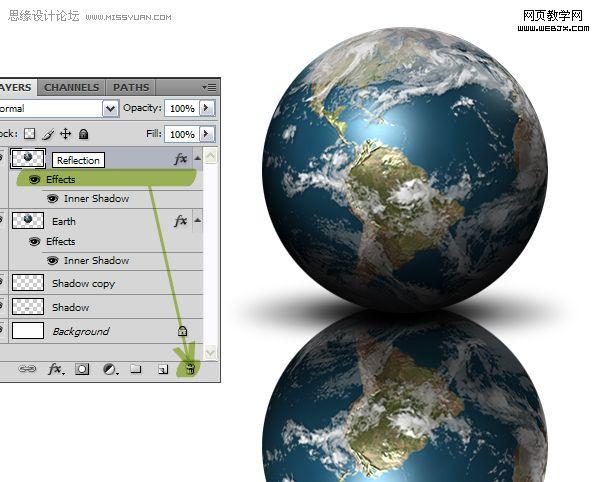

第十八步：在图层面板中选择地球图层并且复制一层，命名为"reflection"，删去其中的内部阴影，选择edit > transform > flip vertical来为图像制作镜像。将"reflection"图层放置于"shadow"图层之下，并且按下图所示放置。

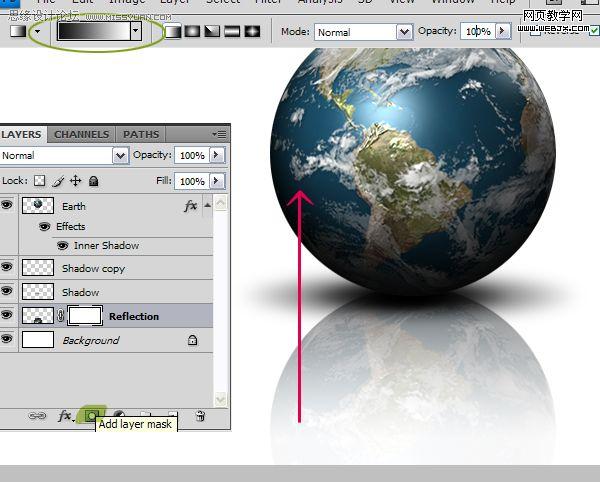

第十九步：为"reflection"图层添加一个图层蒙版，选择渐变工具并且将渐变方式设为黑，白。在图层面板上使用渐变填充，这会使得反射变暗。

总结：在图层面板中选择"reflection"整个图层，选择filter > blur > gaussian blur ，将半径设为2px，图层不透明度设为75%，选择渐变工具用浅蓝到白色的渐变填充背景图层

这样，就大功告成了~~
