本教程介绍金属齿轮的制作方法。制作难点在齿轮形状及质感制作。作者制作的时候利用矩形复制及变换角度制作出边角为方形的齿轮，然后模糊再调整色阶即可得到圆角矩形，制作方法非常专业省去了手工抠出的时间。质感部分基本上是用图层样式来完成。
最终效果
1、创建150*150的画布，并用白色填充。将画布模式改为“灰度”（图像 > 模式 > 灰度）。

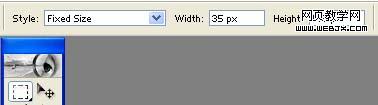

2、创建新的图层。选择矩形选取工具并选择固定大小，设置矩形宽35像素，高145像素。使用油漆桶工具给矩形填充浅灰色（#918e8e），取消选择（ctrl+d）。
3、复制矩形（ctrl+j）并旋转90度（编辑 >> 变换 >> 顺时针90°）。
4、复制矩形（ctrl+j）并旋转45度（编辑 >> 变换 >> 旋转）。
5、复制矩形（ctrl+j）水平翻转（编辑 >> 变换 >> 水平翻转）。
6、合并所有矩形层（ctrl+e）。

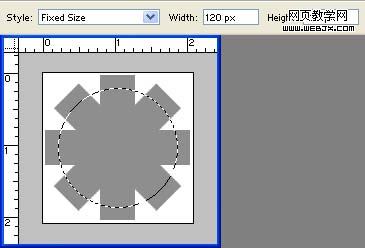

7、创建新的图层，使用圆形选框工具在该图层选择直径120的圆形选区。
|||
使用相同的颜色填充（918e8e），取消选择（ctrl+d），与矩形层合并，简单的齿轮就完成了。

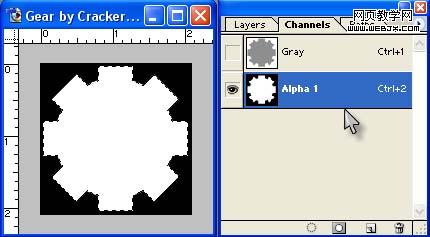

8、按下ctrl并点击齿轮所在层获得选区，打开通道面板，创建新的通道并命名为“alpha”，使用油漆桶工具填充白色，取消选（ctrl+d）。

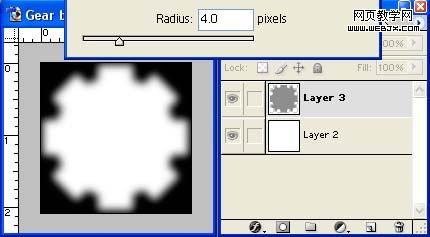

滤镜 >> 模糊 >> 高斯模糊 半径4像素。
9、图像 >> 调整 >> 色阶 输入如下数值。

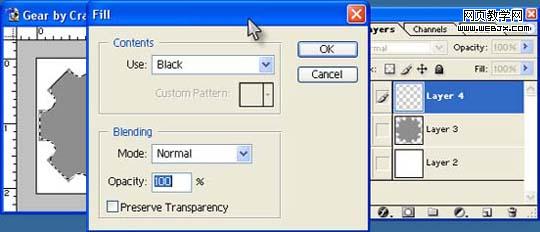

10、在通道面板中左键点击alpha层，按下ctrl并点击该层获得选区。返回图层面板并创建新的图层，编辑> 填充，选用黑色填充选区。
删除原灰色图层。
|||

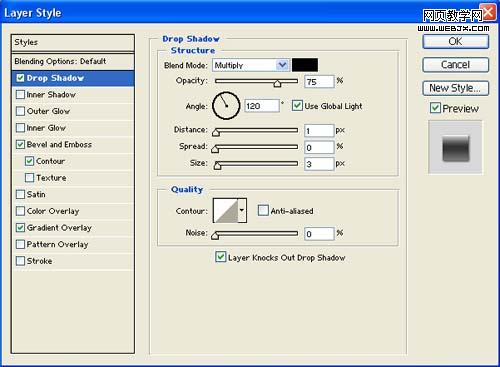

11、图层 >> 图层样式 >> 投影，混合模式“正片叠底”。

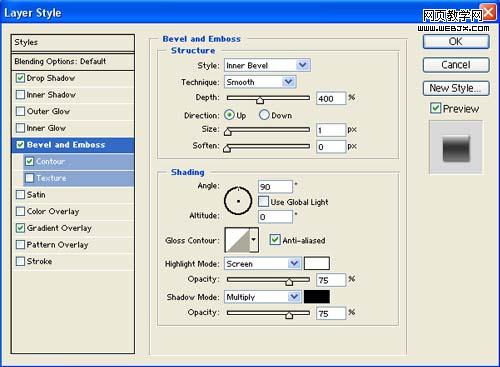

斜面和浮雕，样式 >> 内斜面

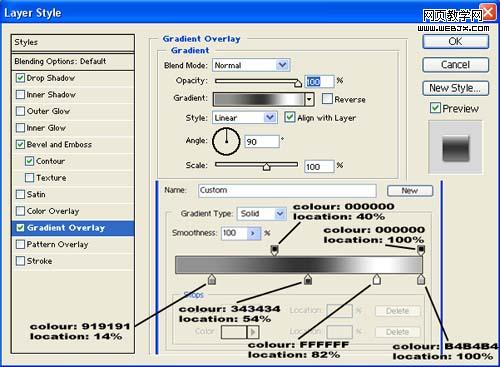

渐变叠加，按下图设置渐变效果。
得到如下效果。

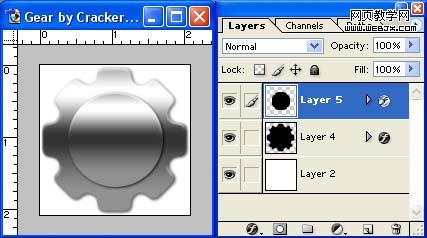

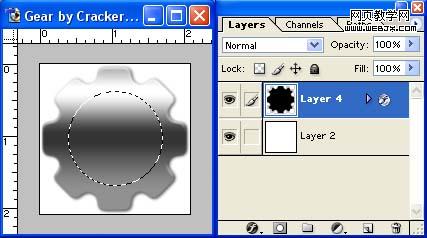

12、为齿轮添加细节，使用椭圆选取工具在齿轮正中创建圆形选区。
|||
复制选区到新图层（ctrl+j ），将新图层命名为“圆1”。

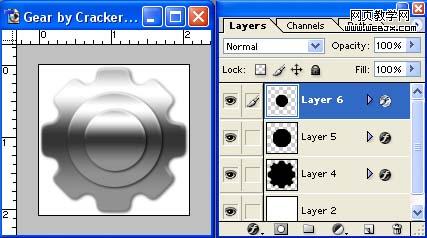

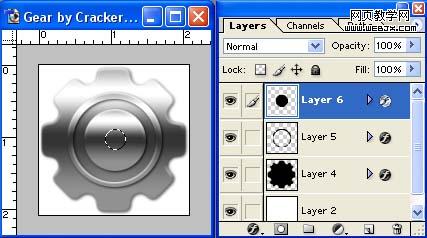

13、使用椭圆选取工具在“圆1”层创建圆形选区，复制选区到新图层（ctrl+j），将新图层命名为“圆2”。

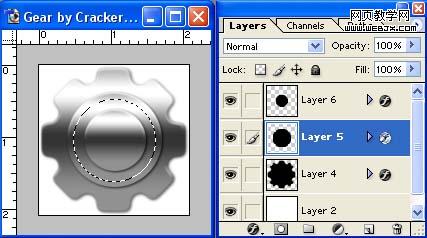

14、返回“圆1”层，如下图所示使用椭圆选取工具创建选区。删除，取消选区（ctrl+d）。

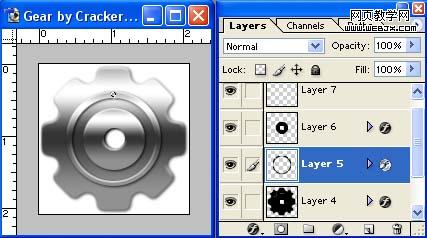

15、按下图所示在“圆2”层创建圆形选区，删除。
选择齿轮层，删除，这时再取消选区（ctrl+d）。
16、在“圆1”层的圆环上创建圆形选区，并删除。
17、删除白色背景层。
通过练习，可以尝试为齿轮添加更多的细节，变换齿轮的颜色等。
