Photoshop渲染真实光影的3D火柴盒

　　photoshop并不只是一个位图工具，随着新功能的加入，ps也能创作出非常逼真的3d图像，本文介绍的就是如何用photoshop渲染出一个有真实光影的3d火柴盒。希望你能喜欢！

　　本篇教程主要讲述如何在photoshop中画出一个火柴盒的数码图像。我们还会讲述火柴盒面的设计，包括封面图案的设计和侧面扑克牌材质的制作。记住，整个火柴盒是一个3d环境下制作出来的。

　　在正式开始制作之前，我们先来看看最终成品的样子，让大家设计的时候建立一个大致的概念。

效果图

　　step 1

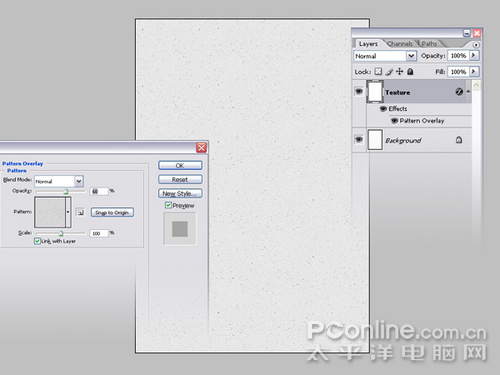

　　新建一个宽度525像素高度750像素的空白文档，分辨率设置为300 dpi。接着新建一个层并命名为“材质”，填充纯白色。添加一个调整图层，设置如下：混合模式正常，透明度60％，图案样式为木炭皱纹纸（在灰度纸纹理中）。

图1

　　step 2

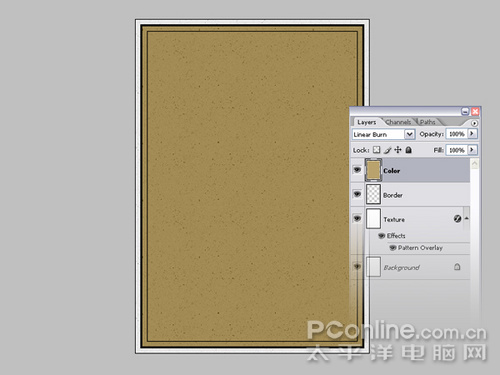

　　新建一个图层命名为“边缘”，为它增加一个“描边”图层样式：大小为10像素，位置是内部，色彩为白色。接下来我们需要把这个带样式的图层，要完成这个步骤，要先新建一个图层，把描边图层和新建图层都选择上，使用ctrl＋e合拼图层命令。然后把这个图层的混合模式改为正片叠底。

　　现在使用魔术棒工具点击黑色的区域，因为正片叠底的缘故，现在可以选出一个新的区域，填充颜色“baa36d”，命名图层为“颜色”。暂时把“颜色”图层隐藏起来，我们迟点才用到。现在回到“边缘”图层，使用选择>修改>收缩，收缩5像素后按“delete”键删除。再次收缩10像素，使用黑色填充选区。再次收缩2像素和删除。现在火柴盒边已经基本完成。返回到“颜色“图层，设置为可见，混合模式设置为”线性加深“。

图2

　　step 3

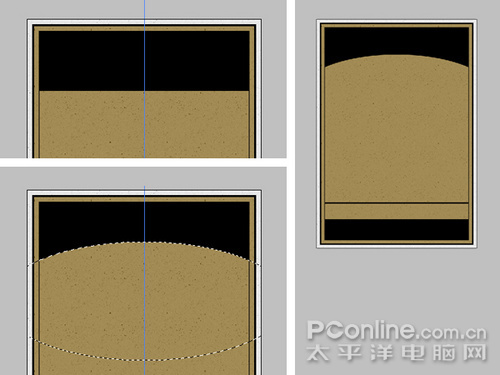

　　新建一个图层，使用矩形工具建立一个区域并填充黑色。在画面中央增加一条垂直辅助线。使用椭圆选择工具，按住“alt“键从辅助线开始创建选区（如图），然后删除部分黑色。在同一层上再建两个黑色的矩形（如图，分别是底部和偏下位置的黑线）。

图3

　　step 4

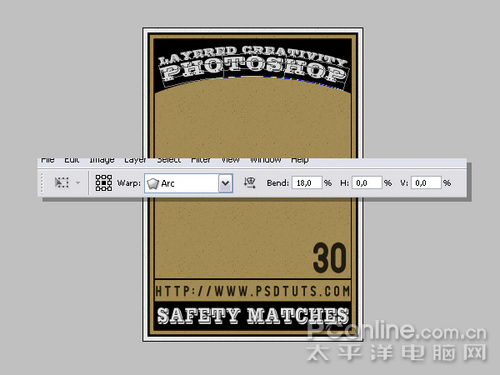

　　使用文字工具添加适合的文字，记得选择你喜欢的字体样式。为使文字符合画面，可以在编辑>自由变换>扭曲来进行变形。

图4

　　step 5

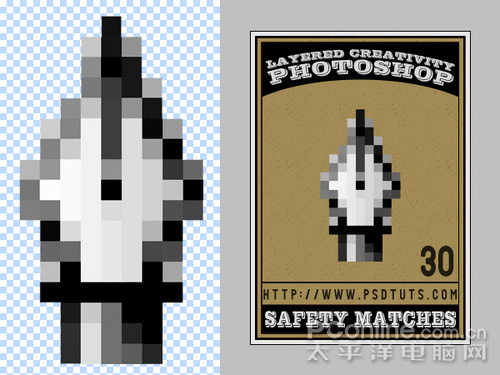

　　因为这个火柴盒的牌子是“photoshop”，因此我们将使用ps工具栏上的钢笔工具图标作为封面。你可以跟从以下步骤，或者直接下载文件而跳过接下来的步骤。点此下载该文件：pentool.png。

　　使用printscreen按键截取整个屏幕，在photoshop中新建一个空白文档，选择编辑>粘贴。放大1600％查看ps工具栏位置，靠近看钢笔工具的图标。

　　接着使用alt＋printscreen组合键对工作窗口进行截图，同样在ps中新建空白文档并粘贴。使用图像>调整>色阶对图像的对比度进行调整。使用魔术棒或者选区工具清理钢笔图案的背景（抠图）。然后把抠出的钢笔图案复制到火柴盒面设计文档上。觉得满意后，合并所有可见图层，保存为“design.jpg”。

图5

|||

　　step 6

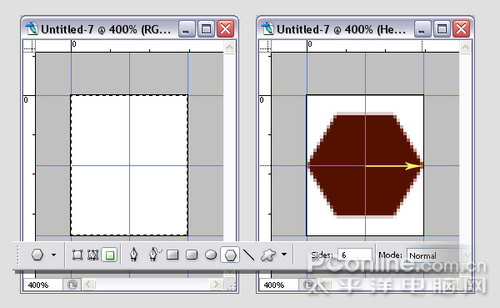

　　新建一个宽度35像素高度42像素的文档，分辨率为300dpi。使用ctrl＋a选择整张画布，在四边和中央如图添加辅助线，使用ctrl＋d删除选区。

　　设置前景色为#551100，使用多边形工具画一个6边形。以十字形辅助线为中心，使六边形左右两端顶住画布两侧，并命名为“六边形”。

图6

　　step 7

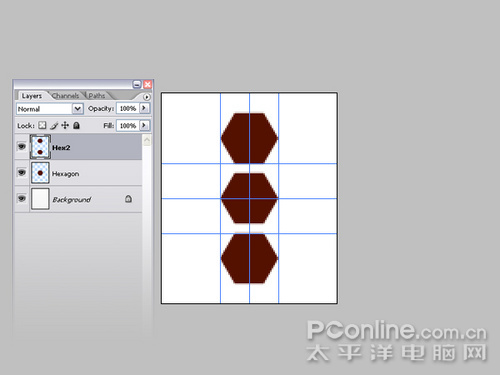

　　编辑>画布大小，把长和宽度都扩展为原来的200％。复制“六边形”图层。沿着中央的垂直辅助线向上移动六边形到另一条平行辅助线。重复这个步骤向下生成多一个六边形。合并两个新做的图层，并命名为“六边形2”。

图7

　　step 8

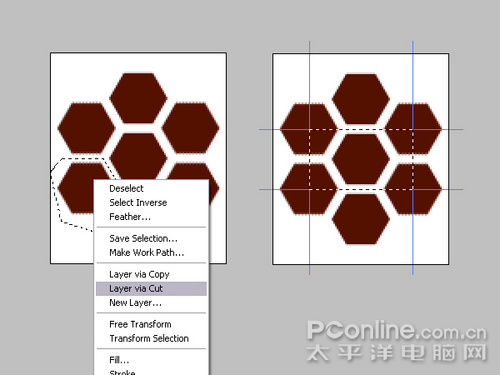

　　复制“六边形2”图层一次并旋转－60度。再次复制“六边形2”并旋转60度，命名为“六边形60”。视图>清除辅助线。现在使用多边形套索工具圈选出左下角的六边形图案。

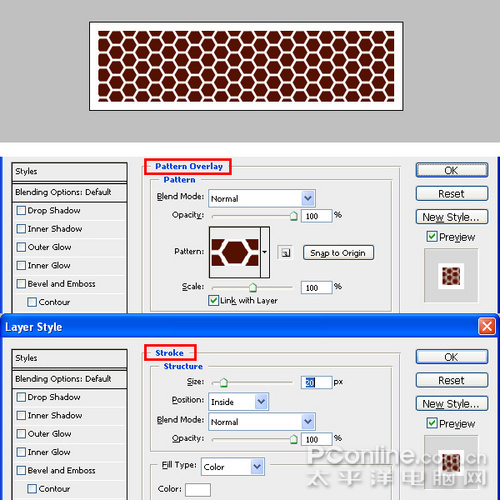

　　在选区范围内点击鼠标右键，选择“通过剪切的图层”，被选区域会出现在新的图层中。以这个六边形为中心，添加垂直和平行的辅助线。回到“六边形60”，对右上方的六边形同样处理，最终结果如图。合并两个图层，使用矩形选区工具选出中心长方形区域，使用编辑>定义图案，起名“六边形”然后选ok。

图8

　　step 9
　　新建一个宽度750像素高度210像素的空白文档，分辨率同样为300 dpi。新建一个名为“侧面”的图层，填充任意的颜色。把这个新层放在原图层之下。

图9

　　step 10

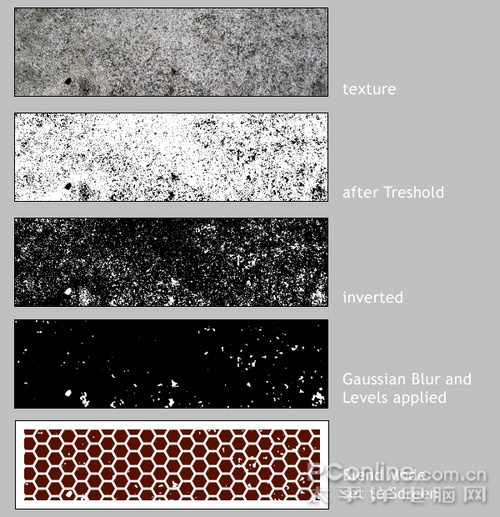

　　现在我们需要添加一些材质，我试用这个免费的材质文件texture.jpg。在photoshop中打开，并移动到“侧面”图层之上。

　　使用图像>调整>阈值，通过调整数值直到得到如图的效果。通过反相（ctrl＋i）命令把颜色反转。然后使用滤镜>模糊>高斯模糊，输入数值为1.5。

　　使用图像>调整>色阶，同样是通过滑动色块令图像效果接近示例图。把图层混合样式改为滤色。如同你觉得这个效果令人满意，把所有图层合并，并存储为“striker.jpg”。

图10

　　step 11

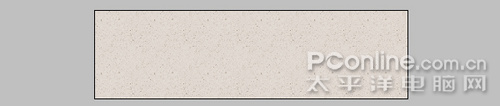

　　现在让我们开始制作纸盒的材质。新建一个空白文档，750像素宽度210像素高度，300 dpi分辨率。新建一个图层并以白色填充。使用图层样式工具增加一个“图案叠加”效果，选择“木炭皱纹纸”效果。合并所有图层。

　　使用ctrl＋u命令开启色相/饱和度工具，设置如下：色相30，饱和度20，亮度0。如果觉得令人满意，保存为“caredboard.jpg”

图11

|||

　　step 12

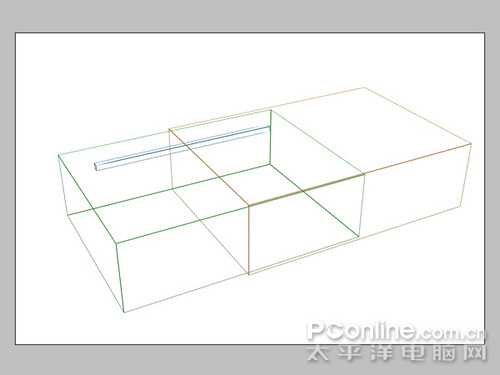

　　现在我们把制作火柴盒所需要的素材都准备好了。因为我们要创建的是一个3d空间的火柴盒，使用参考照片是一个很好的方法。你可以使用一张火柴盒照片，或者使用3d工具建立一个简单的模型用做参考。作者制作了3个盒子模型并渲染出线框，可以点此下载参考文件。在ps中打开参考图，复制“背景”图层，改名为“3d渲染”，并把“背景”填充为纯白。

图12

　　step 13
　　打开“design.jpg”，使用ctrl＋a选择全部图像，然后按下ctrl＋c进行复制。接下来作者使用了windows xp的放大镜工具协助作业。

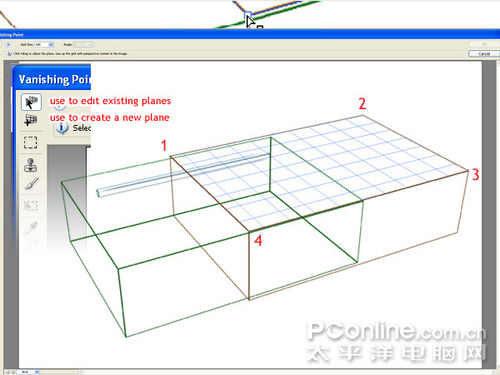

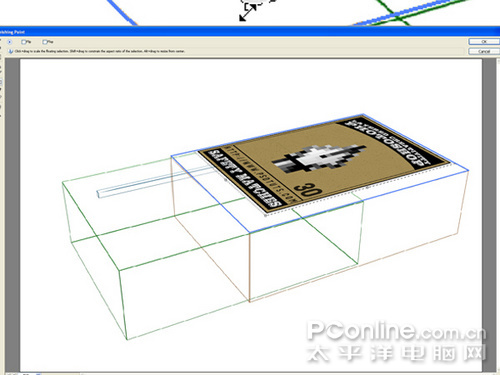

　　新建一个图层取名“design”。现在使用滤镜>消失点（此工具自ps cs2开始提供），点击如图的4个点建立一个空间中的平面，使用ctrl＋v粘贴图像，接着使用ctrl＋t对图像进行自由变换，让它稍稍变大一点，并旋转90度，把它置于平面之中。

图13

　　step 14
　　通过调整位置和放大，让封面刚好覆盖平面。确定后，把图层的透明度设置为50，这样就能继续根据参考图进行操作，我们将会重复类似的步骤好几次。

图14

　　step 15

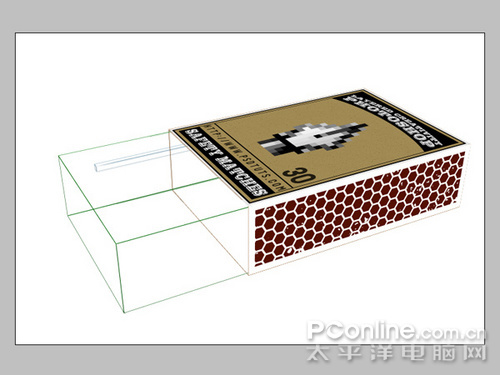

　　现在我们对盒面侧面进行类似的操作。新建一个图层名为“striker.jpg”。打开strkier.jpg，ctrl＋a选取全部并ctrl＋c复制。返回3d图，使用滤镜>消失点，在盒子的侧面新建立一个平面。粘贴图片并进行调整。

图15

　　step 16
　　对“cardboard.jpg”重复刚才的步骤，贴上火柴盒的4个内侧。注意图层的顺序会有很大的影响。

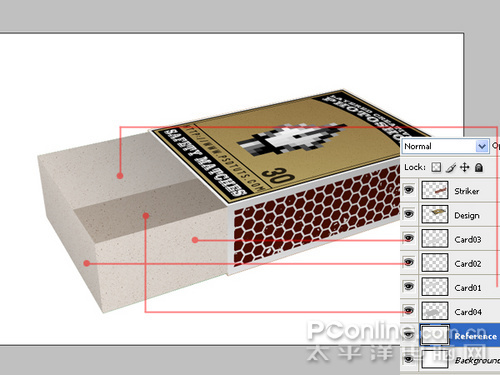

　　现在所有的侧面看起来都不太有立体感，我们需要为他们增加一定的立体感，这里可以通过添加渐变叠加而生成。对所有图层都添加一个黑色到白色的线性渐变效果，各图层设置如下：

　　•对“striker”层，混合模式为正片叠底，透明度30，渐变角度为-95。
　　•对“design”层，混合模式为正片叠底，透明度30，渐变角度为-95。
　　•对“card03”层，混合模式为正片叠底，透明度10，渐变角度为180
　　•对“card02”层，混合模式为正片叠底，透明度25，渐变角度为180
　　•对“card01”层，混合模式为正片叠底，透明度40，渐变角度为-145
　　•对“card04”层，混合模式为正片叠底，透明度40，渐变角度为-125
　　•选择“card04”图层，使用图像>调整>色相/饱和度，把亮度设置为-15。

图16

　　step 17

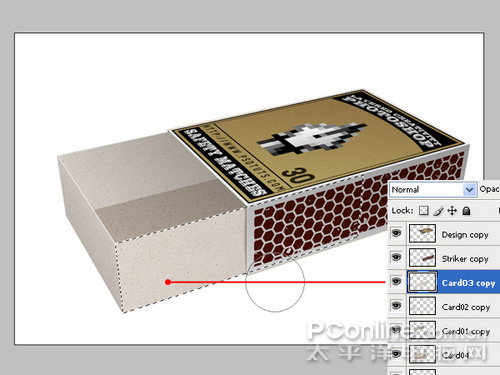

　　现在火柴盒的每一块看起来没有厚度感，我们现在进行修正。选择“card03”层，复制图层一次，把原图层向上移动1个像素。ctrl＋u增加亮度直到让你觉得边缘足够厚了。

　　对了除了盒底的“card04”外的火柴盒图层都重复这个步骤。
按住ctrl＋鼠标左键选择“crad03复制层”载入选区，选择画笔工具，记得选一个柔性笔刷，把边缘涂黑一点。

图17

　　step 18

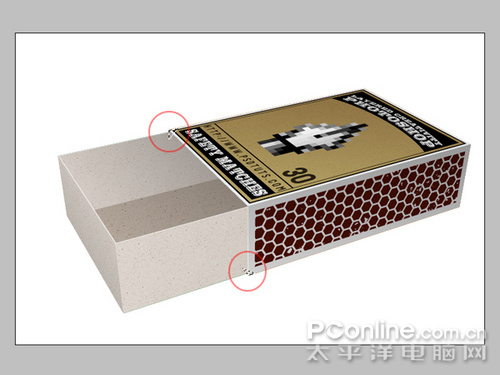

　　最后，ctrl＋鼠标左键载入“3d参考图”层。新建一个图层，并把选区填充深灰色。现在我们终于把火柴盒做好了，保存为“matchbox.psd”吧。

图18

|||

　　step 19

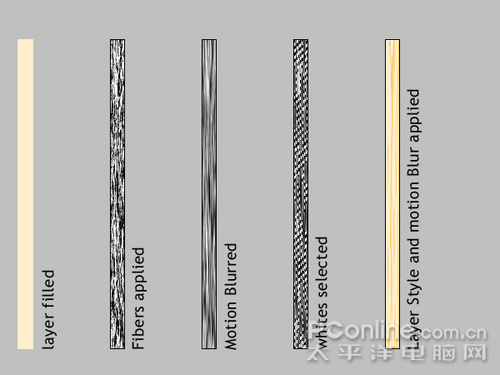

　　新建一个空白文档，宽度32像素高度750像素，分辨率300 dpi。使用颜色“ffeecc”填充背景图层。 按下键盘的“d”把颜色设置为默认的黑白。新建一个图层并填充黑色。

　　使用滤镜>渲染>纤维，设置差异为55，强度40，确定。使用滤镜>模糊>高斯模糊，设置角度为90、距离40。使用选择>色彩范围，把指针选择空白的地方，并把颜色容差设置为200。

　　新建一个图层并对选区填充“ffeecc”颜色。添加图层样式“斜面和浮雕”，样式为内斜面，方向为下，大小1，高度510，暗调模式为颜色加深。

　　删除“纤维”图层，合并所有可见图层。使用ctrl＋a全选并ctrl＋c复制。如果你不希望所有的火柴看起来都是一个样自，那么你可以重复这些步骤数次。在纤维滤镜的时候，你可以按下“随机化”，这样每次产生的纹理都会不一样。

图19

　　step 20

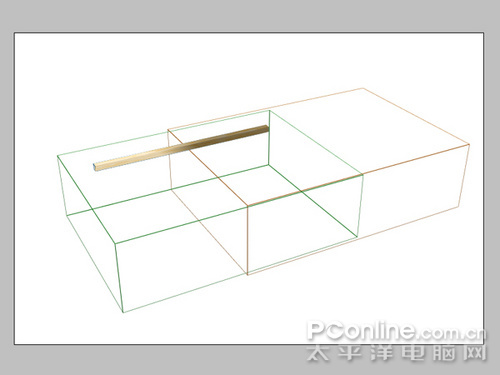

　　现在回到“matchbox.psd”文档，把“3d参考图”图层移到所有图层之上。使用ctrl＋v粘贴刚才我们做好的火柴棍。到“视图”把“对齐”功能关闭，这样有利于下几步的操作。使用编辑>变换>扭曲，把火柴棍以合适的透视放置在火柴盒中。

　　首先做出上部的火柴。再次用ctrl＋v粘贴。这次我们要营造出被遮住的火柴棍的阴影。使用ctrl＋u降低亮度，添加一个渐变叠加到两个火柴棍层上：混合模式是线性加深，透明度40，角度为-140。

图20

　　step 21

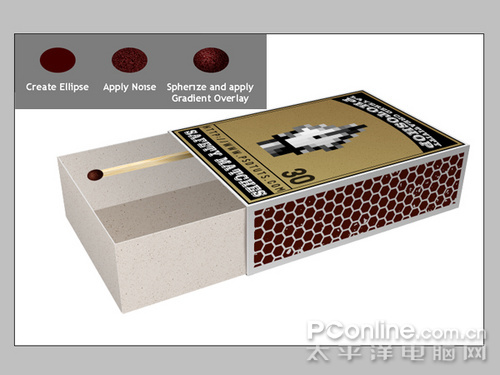

　　选择并合并两个火柴棍图层，命名为“火柴棍”。隐藏“3d参考图”层。把“火柴棍”层移动到“card02”之下。新建一个名为“火柴头”的图层，使用椭圆选区工具建立一个火柴头形状，使用＃410000颜色填充选区。使用滤镜>杂色>添加杂色，设置为数量22％，平均分布，单色。

　　使用滤镜>扭曲>极坐标，使用以下设置：数量100％，模式正常。接着添加一个渐变叠加图层样式：混合模式柔光，透明度75％，黑到白渐变，反向，150％大小。
现在把椭圆形移动到火柴棍顶端，使用编辑>变换>斜切调整大小和位置。最后，选择“火柴棍”和“火柴头”两个图层，把它们合并为一个。

图21
