解析制作盒子的阴影的原理

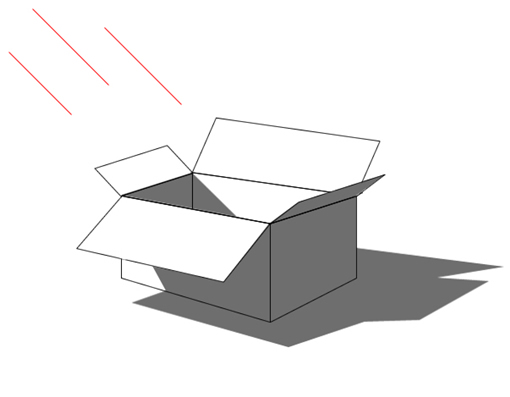

制作这个盒子的阴影，光线从左边45度角入射：

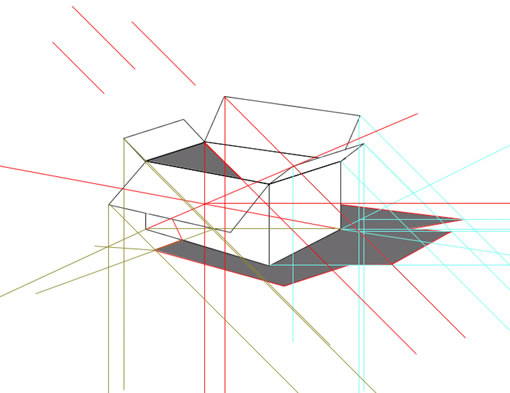

利用以前学过的射影定理用辅助线确定投影的角度和位置：

完成位置的确定，其实我现在要确定一个物体的光线分布的关系，一般会直接借助3d软件来实现，在3d软件中 ...

|||

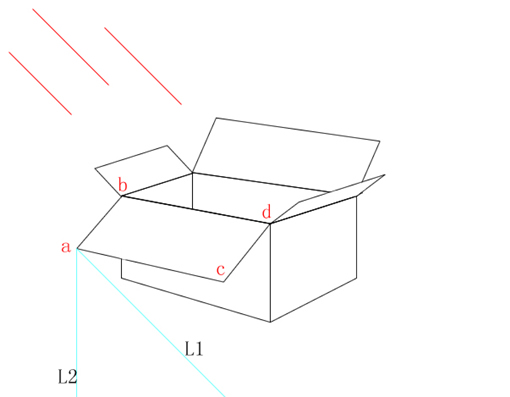

从a点引出l1，l2两条线，一条和光源平行，一条为法线：

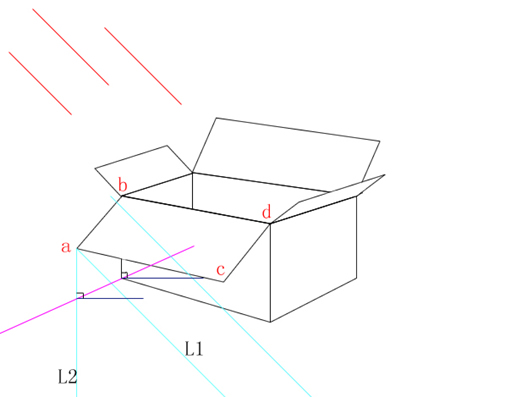

继续做出如图辅助线：

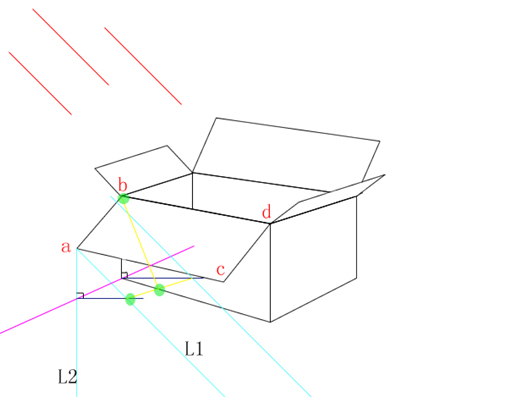

继续连接各点，得到图中绿色的三个点，对照上面的效果图，这三个点就是上面两边在箱子上的投：

|||

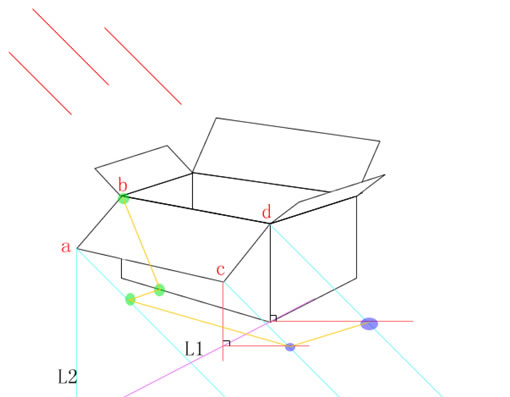

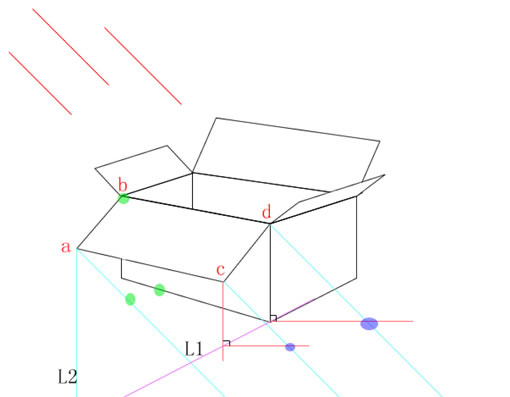

继续做出dc在平面和箱子上的投影，此时，得到两个兰色的点：

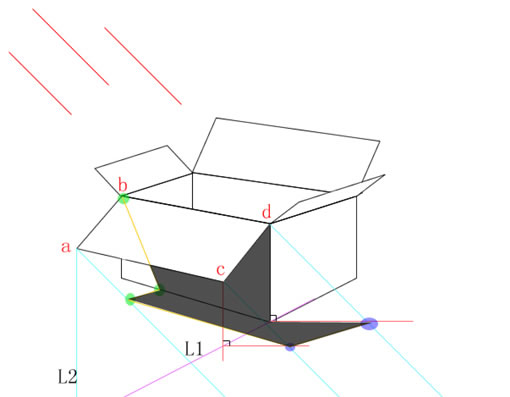

连接绿色和兰色的点，于是得到面acdb的投影：

建立选区并填充它，一个面的投影就做好了，其他面的原理是一样的，可能对会3d的人是多余的，但是还是希 ...
