图表是sql server 特有的一种数据库对象，它提供给用户直观的管理数据库表的方式。通过图表，用户可以直观地创建、编辑数据库表之间的关系，也可以编辑表及其列的属性。
在enterprise manager 中创建图表的步骤如下：

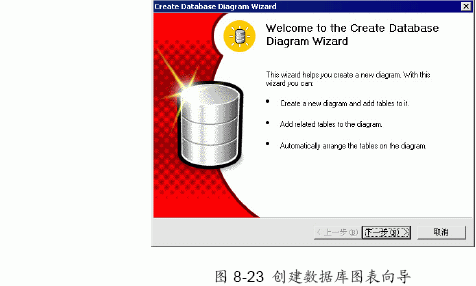

（1）在enterprise manager 中选择“diagrams”，单击右键，从快捷菜单中选择“new database diagram” 选项，就会运行创建数据库图表向导，如图8-23所示。，

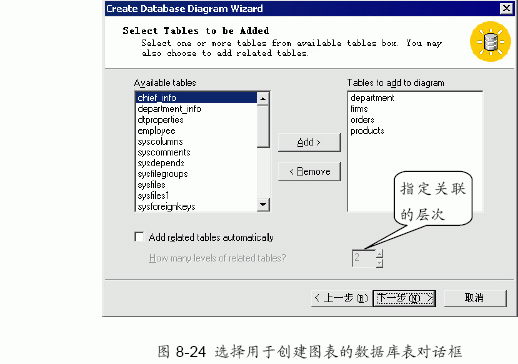

（2）单击“下一步”按钮，即会出现如图8-24 所示的选择包含在图表中的数据库表对话框，其中选中“add related tables automatically” 选项后，当添加一个表到图表中时，系统自动将与其有关联的表添加到图表中。

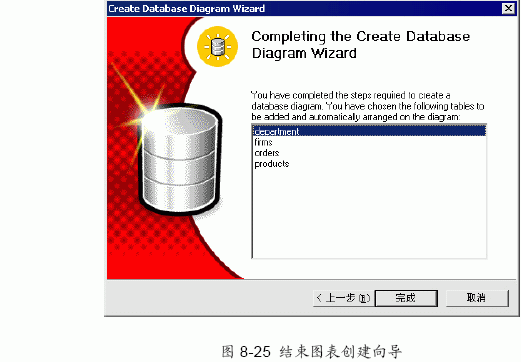

（3）单击“下一步”按钮，即会出现如图8-25 所示的结束图表创建对话，框其中列出了即将用于创建图表的数据库表。

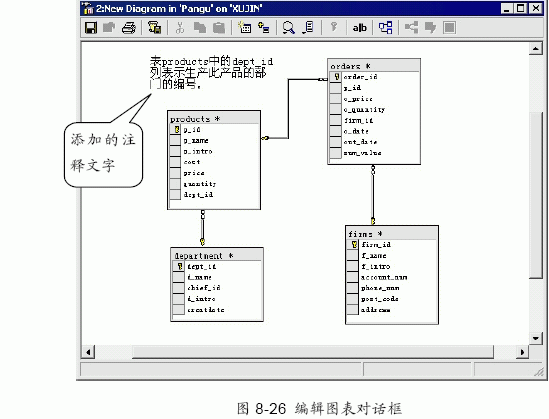

（4）单击“完成”按钮，即会出现如图8-26 所示的编辑图表对话框。

在编辑图表对话框中，创建表之间的关系特别简捷，只需从主表中选择关键字段，再按住鼠标右键不放直接移动鼠标到从表的相应字段上，松开鼠标即可。例如，创建表orders和表order_firm 之间的关系，作此操作后即会出现如图8-27 所示的创建关系对话框。在其中可对关系作设置。

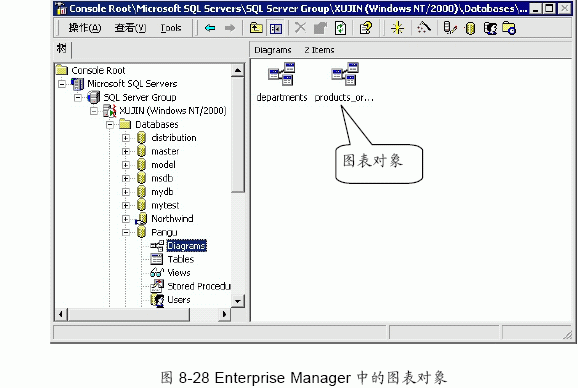

（5）在工具栏中单击按钮，保存图表。在enterprise manager 中即会出现如图8-28 所示的图表对象。

在图表对象上单击右键，从快捷菜单中选择“design diagram” 选项，即会出现同图表创建对话框相似的图表编辑对话框，可在其中编辑图表对象，也可以编辑相应的表及其字段、索引、约束和其它属性等。

本章小结：
索引就是可以加快数据检索的一种结构。理解和掌握索引的创建与管理，对于学习和进行数据查询很有帮助。
