PowerDesigner 建立与数据库的连接以便生成数据库和从数据库生成

PowerDesigner15下载地址： https://www.Vevb.com/database/86663.html

第一步，打开PD15，找到【Database】,如图所示：

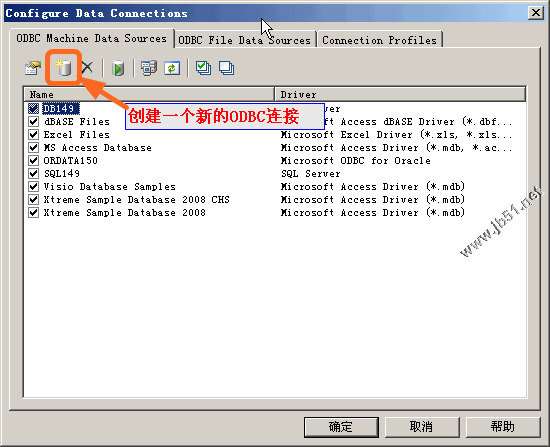

第二步，点击新建按钮，创建一个新的ODBC连接。

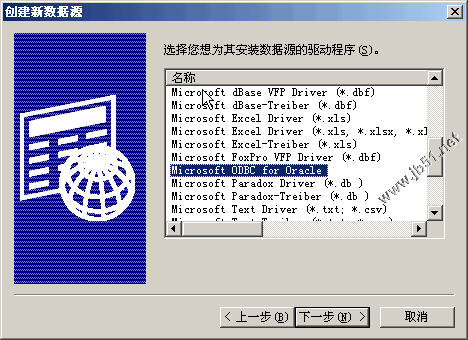

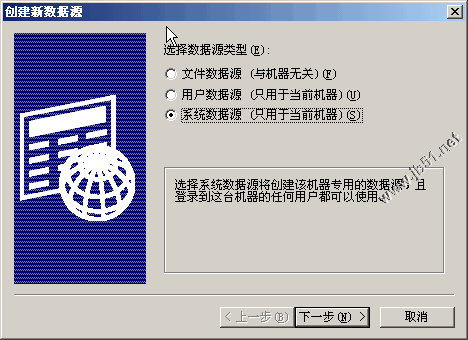

第三步，这里选择系统数据源，并选择Oracle

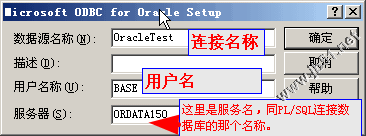

第四步，这里需要注意，服务器需要写的是Oracle客户端配置的服务名，也就是PL/SQL连接时所用的名称。不是IP地址。

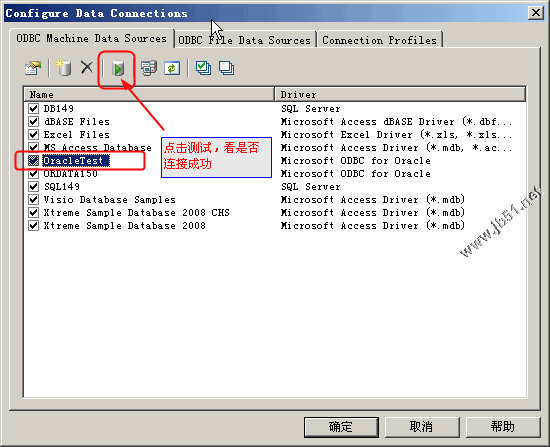

第5步，测试是否连接成功。

至此，建立了数据库的链接，可以断开，也可以连接，同时可用于数据库的正向工程和逆向工程。
