quartus怎么仿真？Quartus II调用modelsim无缝仿真详细图文教程

Quartus II 是Altera公司的综合性PLD/FPGA开发软件，原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware 支持Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程，那么quartus怎么仿真？Quartus II怎么调用modelsim无缝仿真？下面错新站长站的小编带来Quartus II调用modelsim无缝仿真详细图文教程。

软件名称：quartus ii(PLD/FPGA开发软件) 15.0.0.145 免费特别版(附注册机+破解激活教程) 软件大小：20.28GB更新时间：2017-07-17

软件名称：quartus ii(PLD/FPGA开发软件) 13.0 免费特别版(附注册机)软件大小：1.66GB更新时间：2017-03-31

软件名称：quartus ii 11.0特别版(FPGA设计软件) 附详细安装步骤软件大小：1008MB更新时间：2013-04-09

Quartus 中调用modelsim的流程：

1. 设定仿真工具

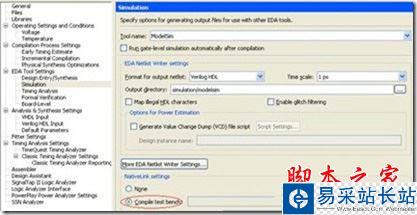

assignmentèsettingèEDA tool settingèsimulation 选择你需要的工具。

2. 自动产生测试激励文件模板：

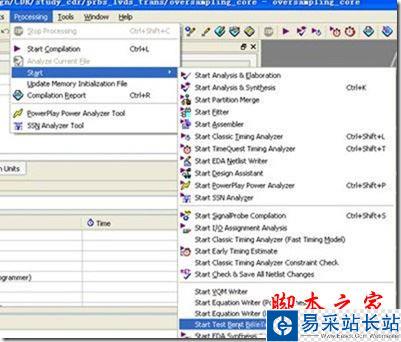

processingèstartèStart test bench template writer

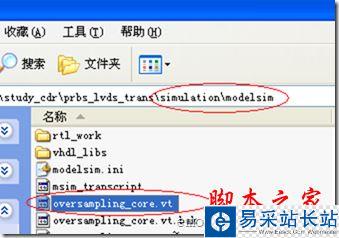

我们点击之后系统会自动在目录：当前文件夹è simulation è modelsim (这个文件夹名字跟你选的仿真工具有关) 中产生一个测试激励文件 xxx.vt(Verilog test bench) 或者 xxx.vht(VHDL test bench), 文件名跟你工程中的Top module 的名字一样， 后缀为.vt或者.vht。

3. 编辑走动生成的test bench文件

我们加入自己需要的激励以及初始化语句，这里我们还要修改test bench的模块名字为tb(我们会看到这个名字和后面的设定有联系)。

4. 连接test bench，我们需要从Quartus中自动调用仿真工具，所以需要设定Native Link选项。

a) 还是在simulation的设置页面里，设定 Native Link对话框中的设定。我们这里因为需要工具自动调用激励所以选中

b) 点击右边的Test Benches, 我们需要在这里设定一个相关联的test bench.

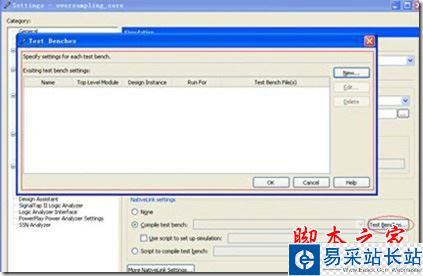

这里会弹出一个让你指定test bench的对话框，因为我们之前没有指定任何的test bench,所以这里是空白的。

c) 指定test bench

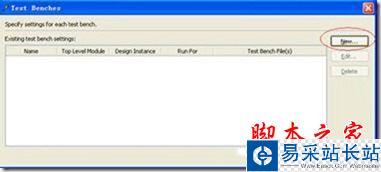

因为我们是第一次产生test bench,点击new.

点击New之后会产生一个New Test bench setting的对话框，在这里你将test bench和你的相应的test bench file进行绑定。
