UG10.0怎么创建弹性圆柱销零件模型?

UG10.0想要创建一个10x30的弹性圆柱销零件，该怎么创建呢？这里主要用到了旋转、拉伸、边倒圆三个命令，下面我们就来看看详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

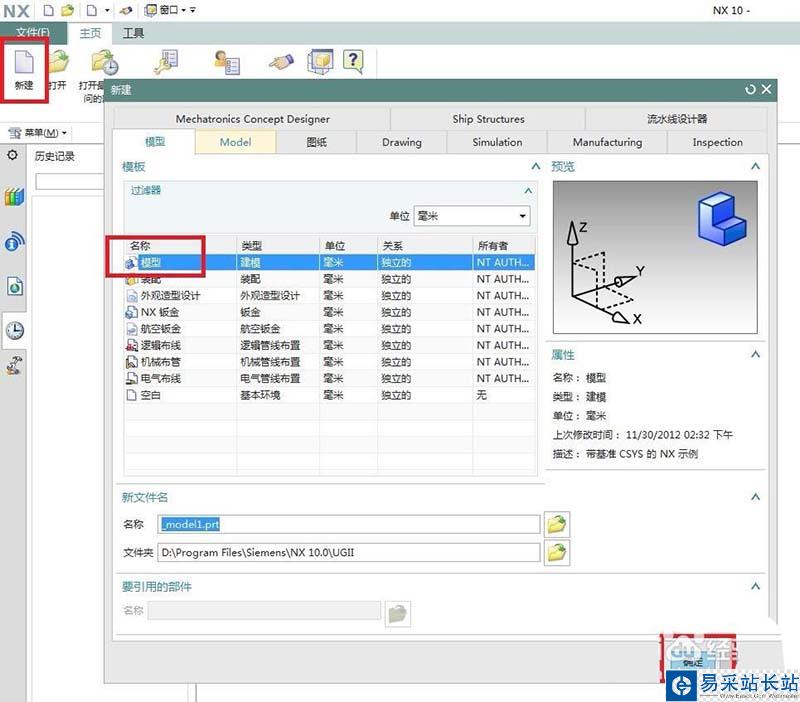

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，点击“确定”。

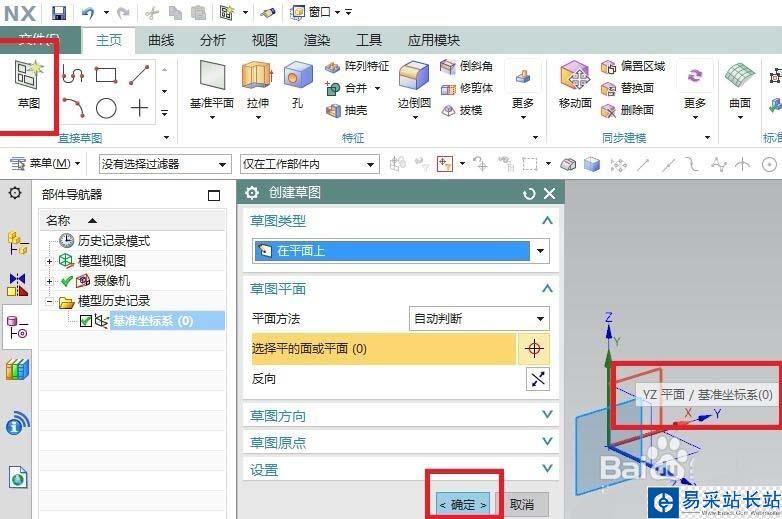

2、如下图所示，创建草图。点击工具栏中的“草图”图标，在坐标系中点击“YZ平面”为草图平面，点击“创建草图”对话框中的“确定”。

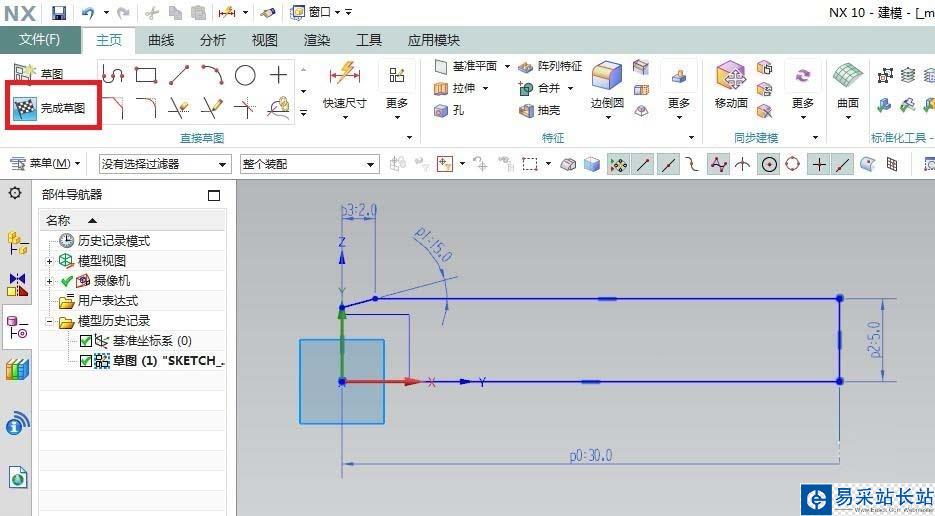

3、如下图所示，进入到草图环境，

1）激活“连续直线”命令，以坐标原点为起点画一个封闭的图形，

2）激活“快速尺寸”命令，标注尺寸，说明一下，下图中的尺寸来自标注手册，所以最好还是别改动的好，

3）点击工具栏中的“完成草图”。

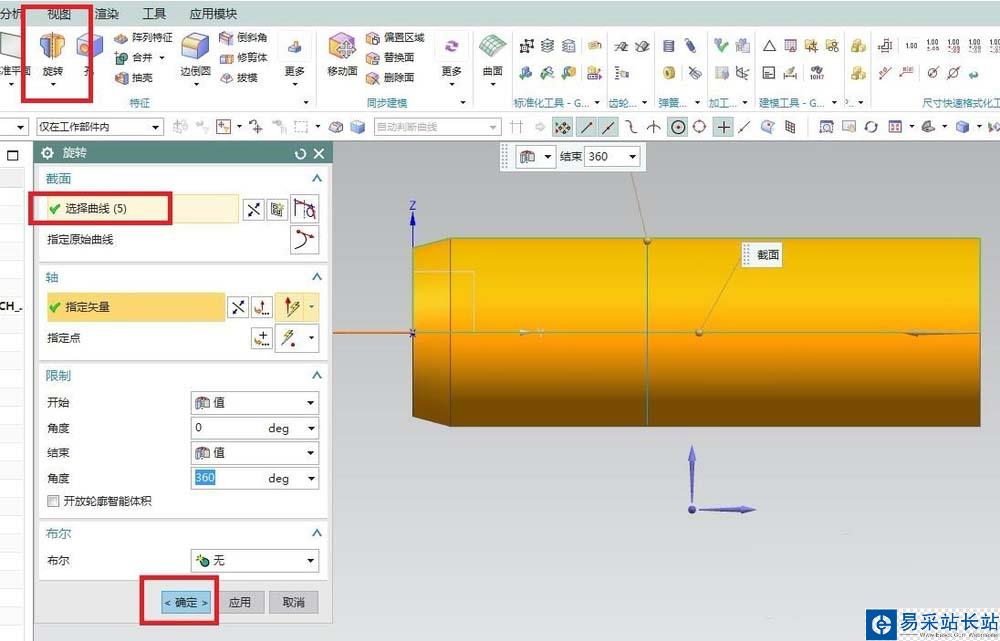

4、如下图所示，点击工具栏中的“旋转”图标，激活该命令，“旋转”对话框中第一栏截面，我们选择刚刚画的草图，轴记得别选择错了，默认旋转360°，看着预览效果，直接点击“确定”，完成并结束本次操作。

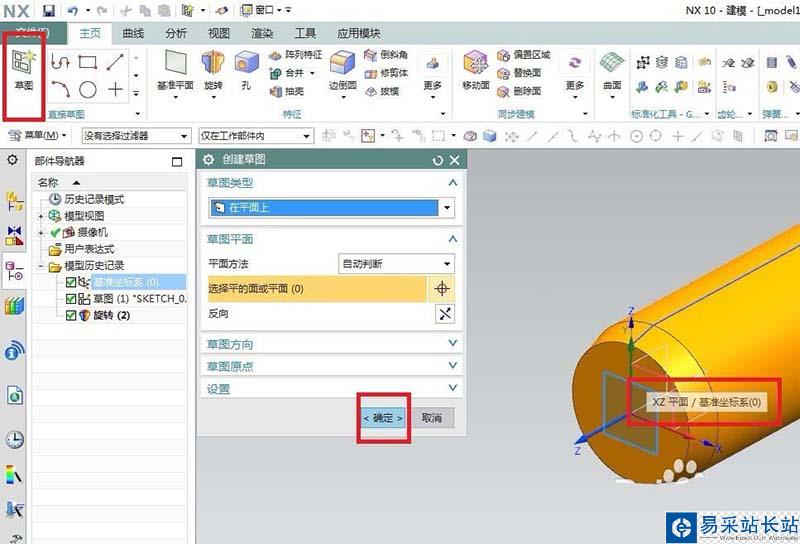

5、如下图所示，再一次创建草图。点击工具栏中的“草图”图标，在坐标系中点击“XZ平面”为草图平面，点击“创建草图”对话框中的“确定”。

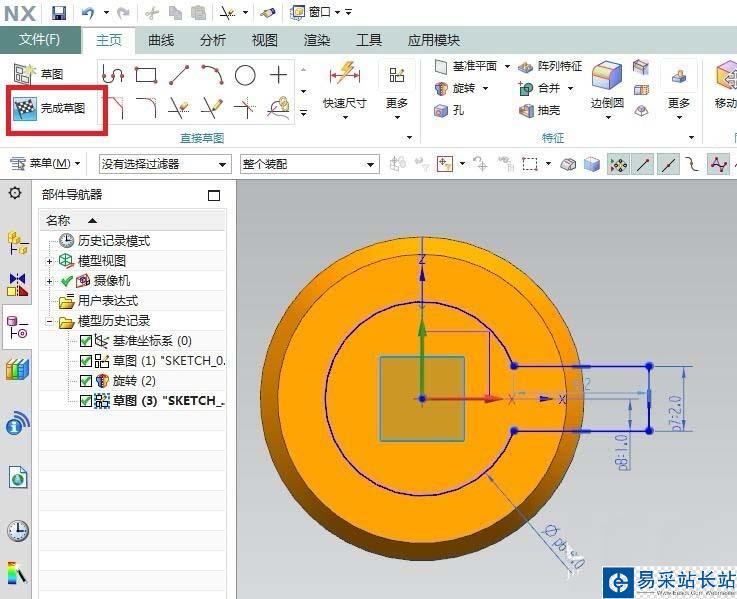

6、如下图所示，进入到草图环境，

1）激活“圆”命令，以坐标原点为圆心画圆，

2）双击修改圆的直径为6，

3）激活“矩形”命令，随手画一个矩形，

4）激活“快速尺寸”命令，标注矩形的尺寸，宽2mm，单边距横轴1mm，长度超出实体，

5）激活“裁剪”命令，按照下图形状进行裁剪，

6）点击工具栏中的“完成草图”，完成并退出草图。

7、如下图所示，点击工具栏中的“拉伸”图标，激活该命令，“拉伸”对话框第一栏截面，我们选择刚刚画的草图，限制一栏我们选择从0开始，贯通结束，布尔一栏默认求差，点击对话框最下方的“确定”，完成并结束本次操作。
