caxa3D实体设计想要通过拉伸命令造孔，该怎么操作呢？下面我们就来看看详细的教程。

软件名称：CAXA CAD电子图板2018 SP0 64位/32位中文安装免费版支持win10软件大小：838.5MB更新时间：2017-05-22

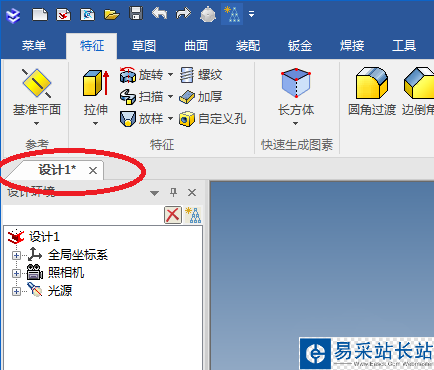

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白模板的设计环境，默认的文件名为“设计1”。

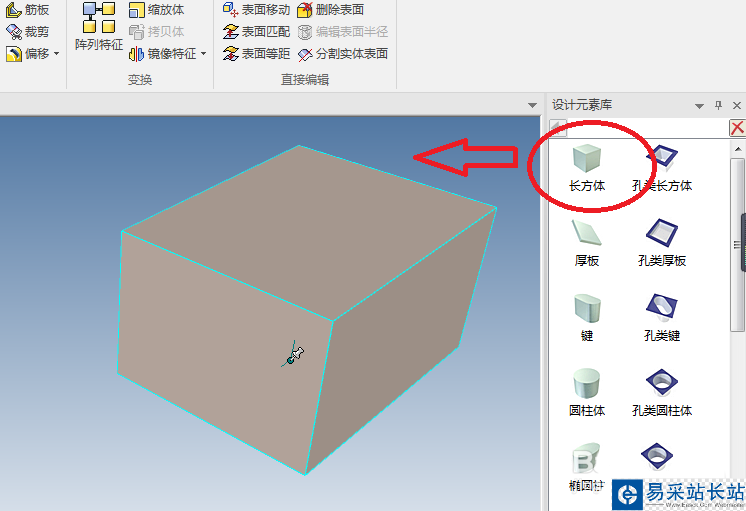

2、如下图所示，为了节省时间，我们直接从设计元素库中拖一个长方体过来，作为演示所用。

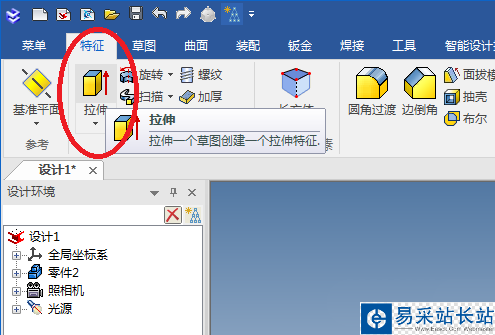

3、如下图所示，点击特征工具栏中的“拉伸”图标，激活该命令。

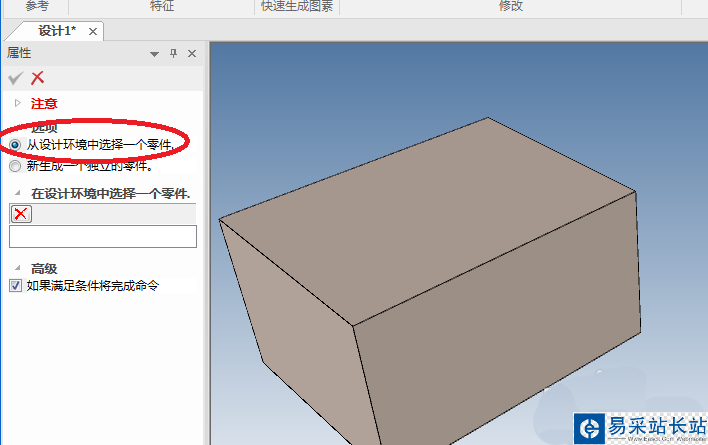

4、如下图所示，属性栏这里给我们两个选择，平常我们都是“新生成一个独立的零件”，但是很遗憾，这里我们必须采用默认的“从设计环境中选择一个零件”，所以我们点击长方体就可以了。

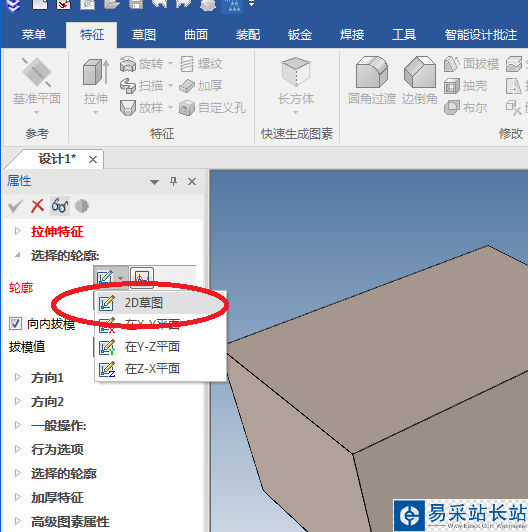

5、如下图所示，属性栏中出现“拉伸特征”，轮廓一栏我们点击“2D草图”。

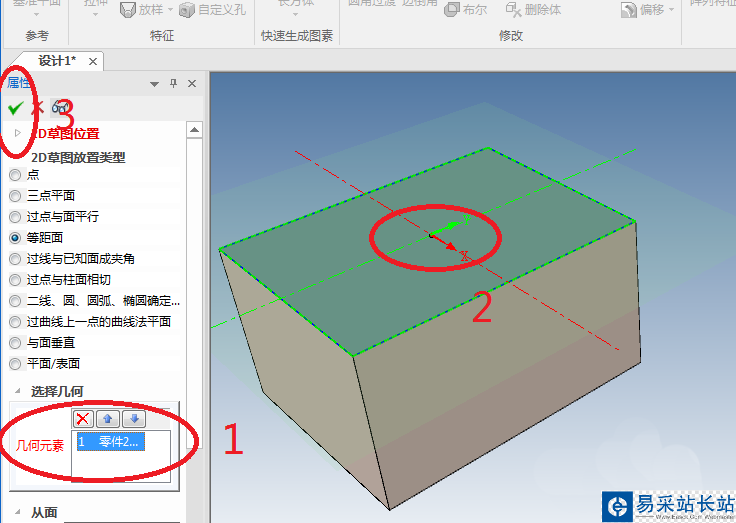

6、如下图所示，见红色框选，几何元素一栏我们用鼠标左键点击长方体的上表面的中心点，然后“√”。

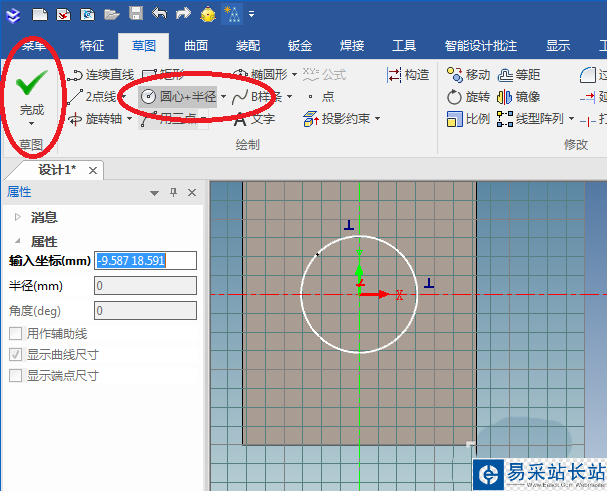

7、如下图所示，进入到草图环境，我们肯定是要画拉伸截面的草图了，为了节省时间，我们直接画一个圆凑合着演示呗，然后“完成”。

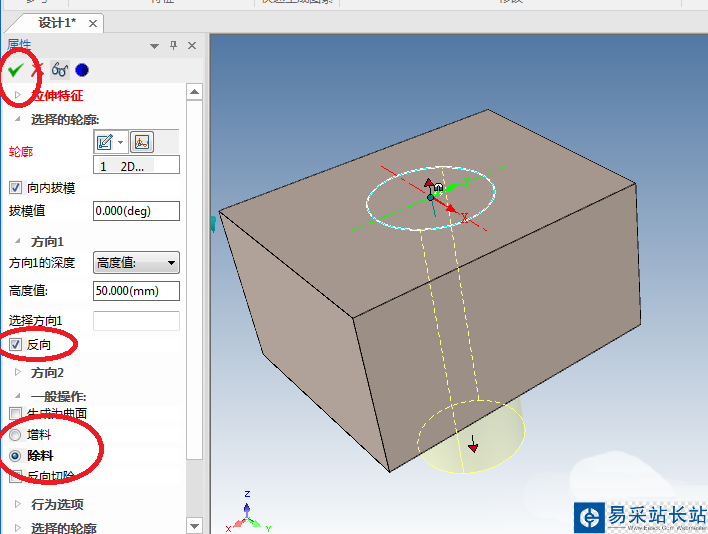

8、如下图所示，退出草图之后，看属性栏，这里有两个红色框选是重中之重，一个是“反向”，这个是调整方向，必须与实体相交，一个是“除料”，不去除材料怎么出现孔？选完这两个之后，记得“√”哦！！！

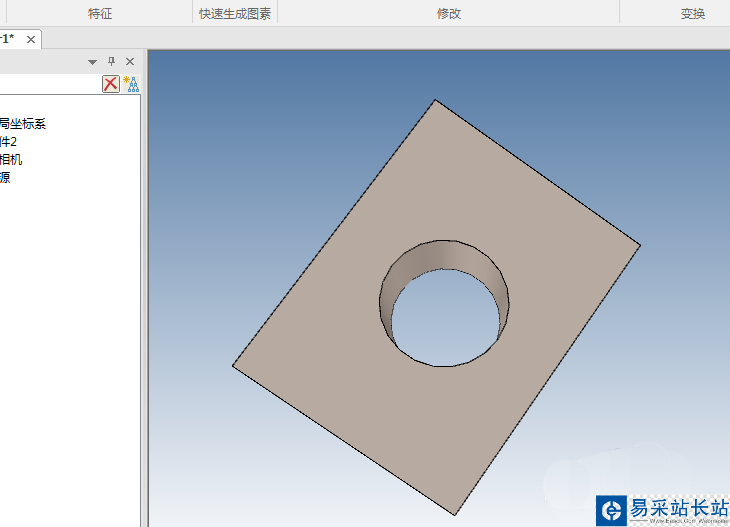

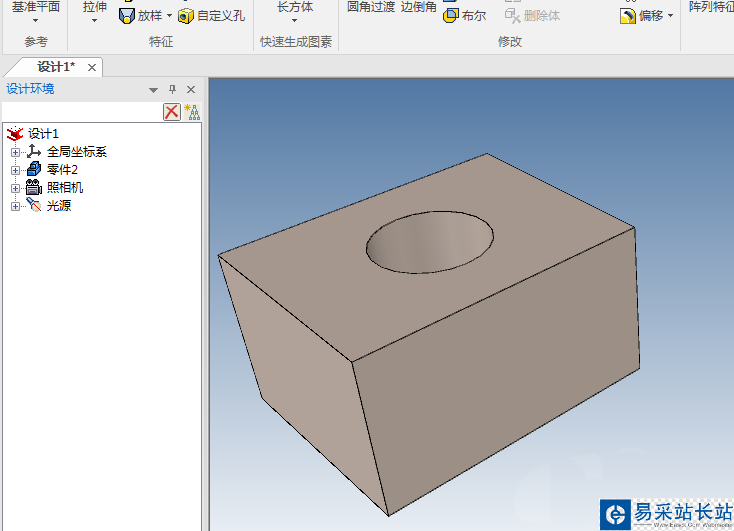

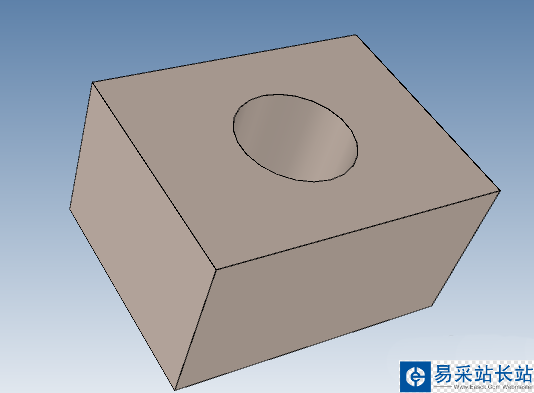

9、如下图所示，实体中间就出现一个孔了。
