UG10.0怎么建模三维立体的陀螺模型?

小时候经常玩陀螺，该怎么建模三维立体的陀螺模型呢？下面我们就来看看详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

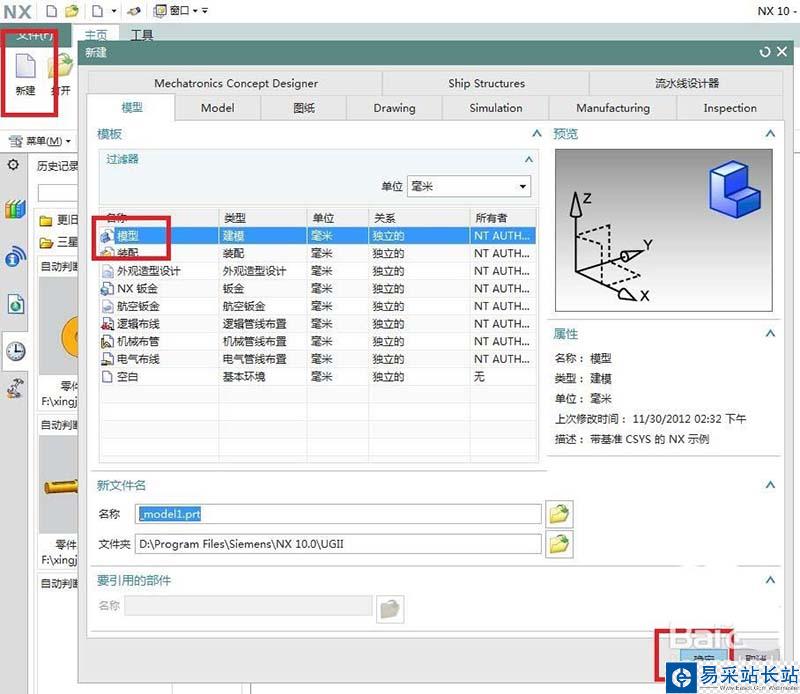

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

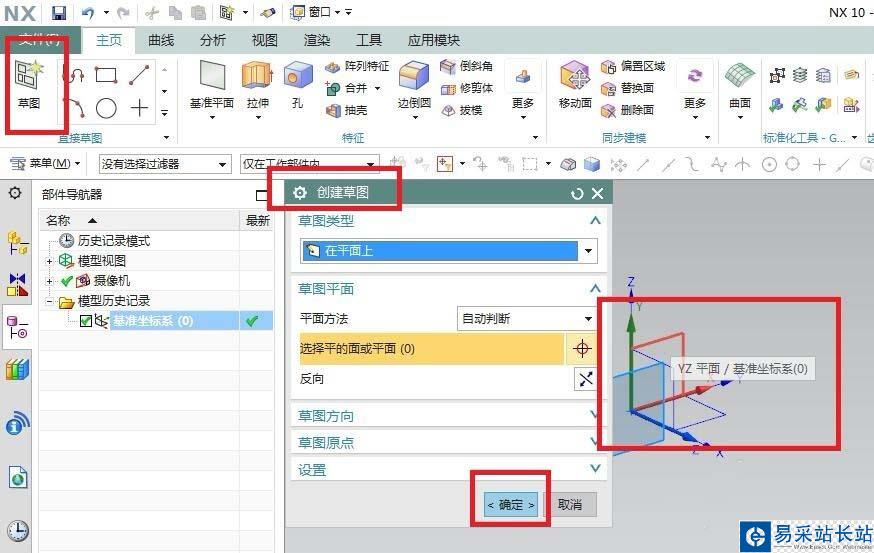

2、如下图所示，点击工具栏中的“草图”，随之出现一个“创建草图”对话框，然后在基准面坐标系中选择“YZ平面”为草图平面，最后点击“确定”。

3、如下图所示，进入到草图状态，点击工具栏中的“直线”图标，画直线，点击工具栏中的“圆”图标，画圆，点击工具栏中的“直线”图标，画切线，“完成草图”并退出。最终草图效果如下。

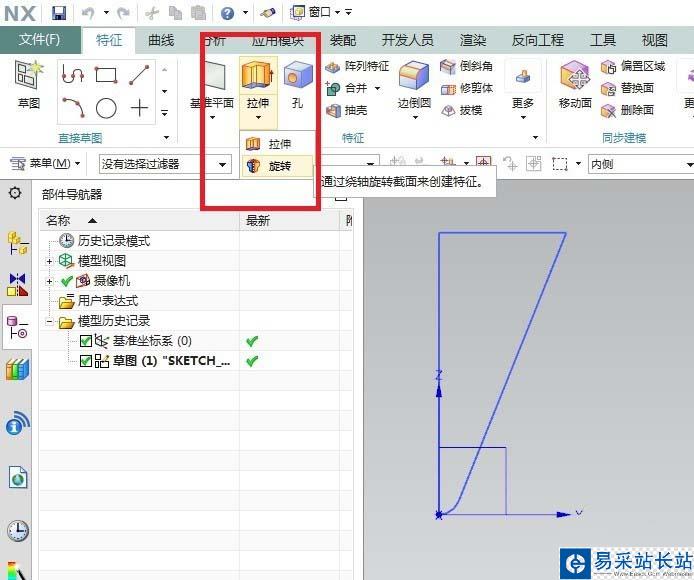

4、如下图所示，点击工具栏中的“旋转”图标，激活“旋转”命令。

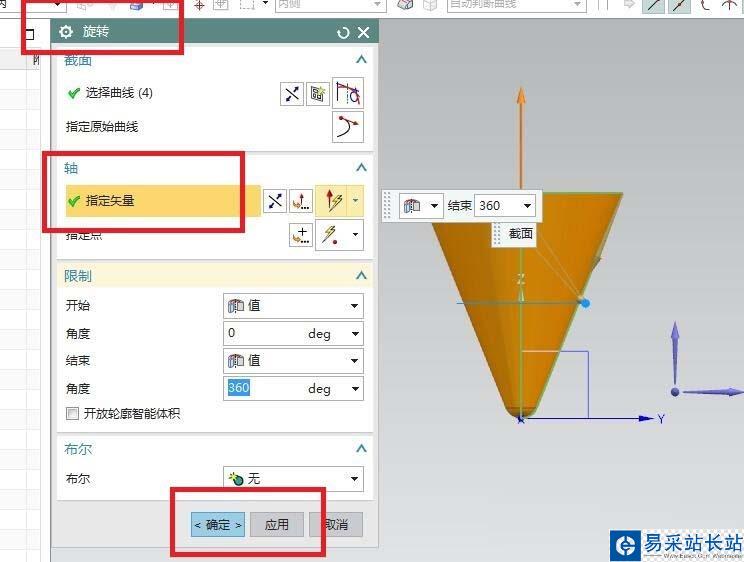

5、如下图所示，出现“旋转”对话框，选择曲线为刚刚画的草图，轴选择那条竖直的线段，最后“确定”完成旋转操作。

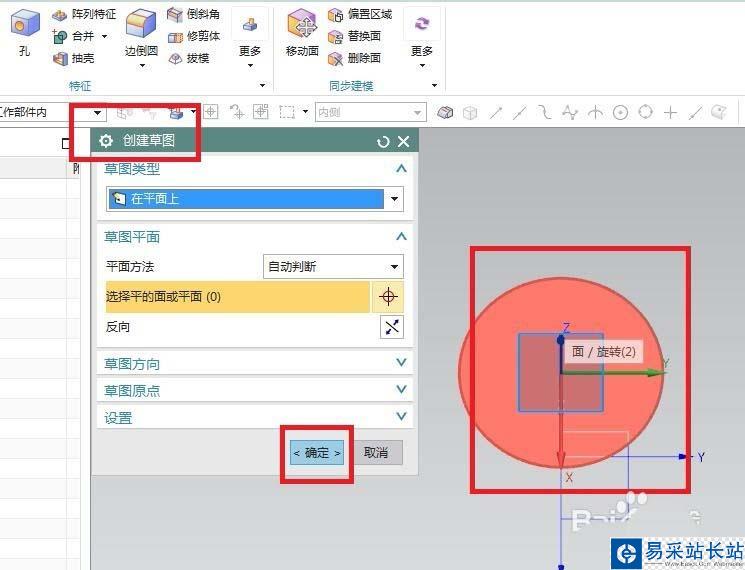

6、如下图所示，点击工具栏中的“草图”图标新建一个草图，出现“创建草图”对话框，选择旋转体的平面为草图平面，“确定”。

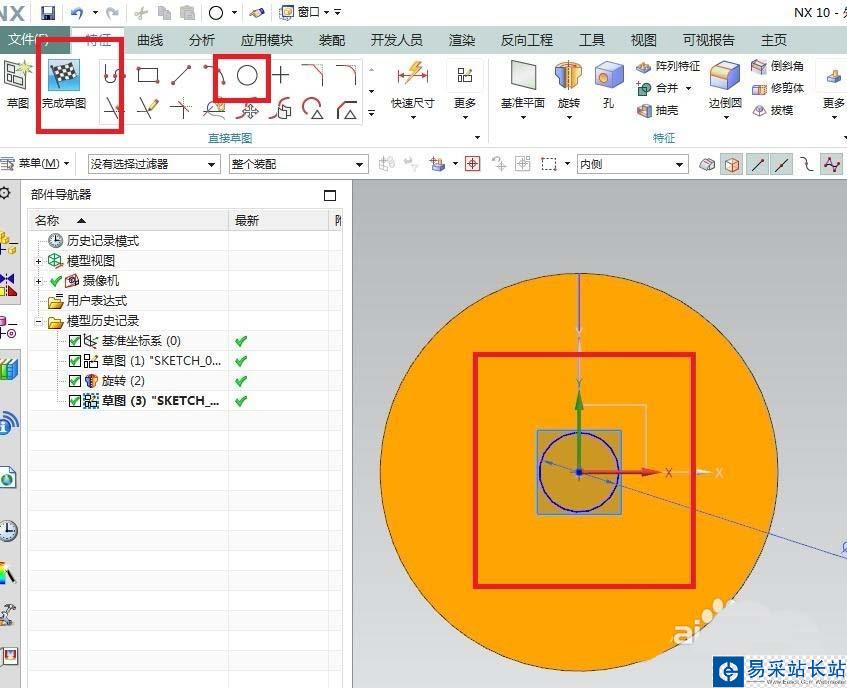

7、如下图所示，点击工具栏中的“圆”，以坐标原点为圆心画一个圆，点击“快速尺寸”，标注圆直径为ø6，“完成草图”并退出。

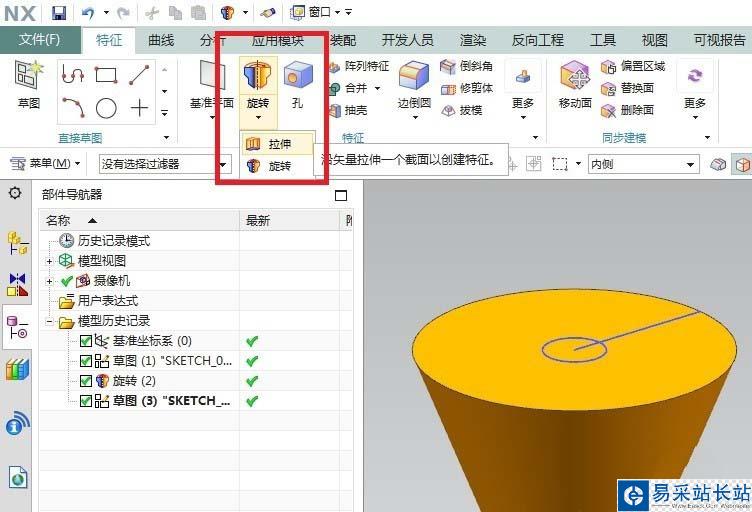

8、如下图所示，点击工具栏中的“拉伸”图标。激活“拉伸”命令。

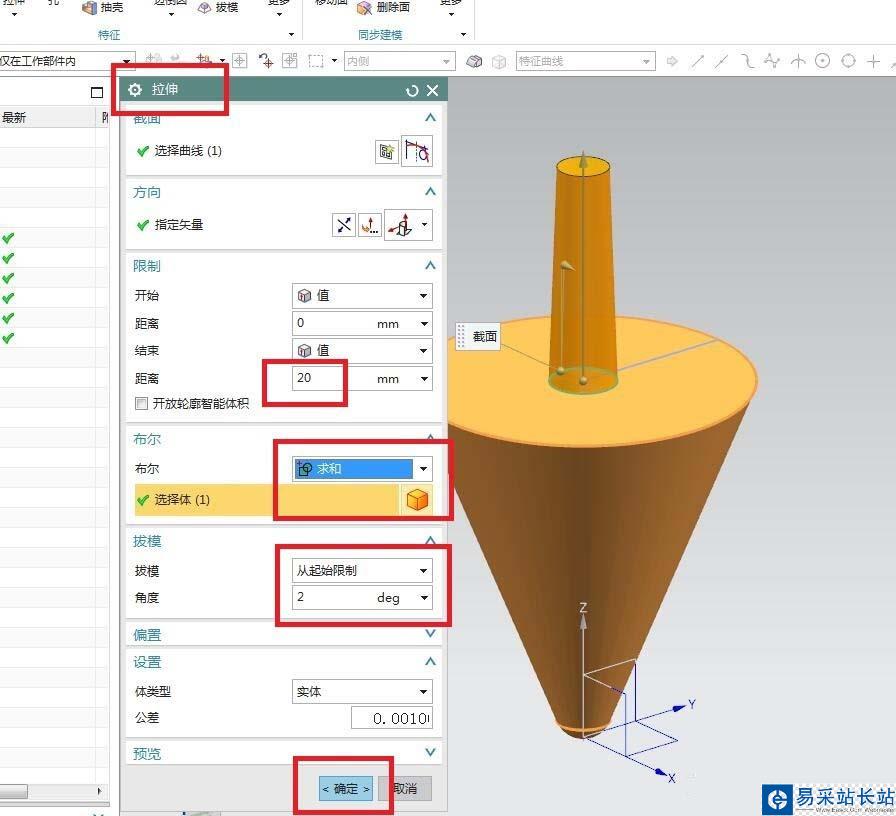

9、如下图所示，出现“拉伸”对话框，截面选择曲线为刚刚画的草图圆，距离看着给了20，布尔求和不能少，拔模从起始限制，角度2度。

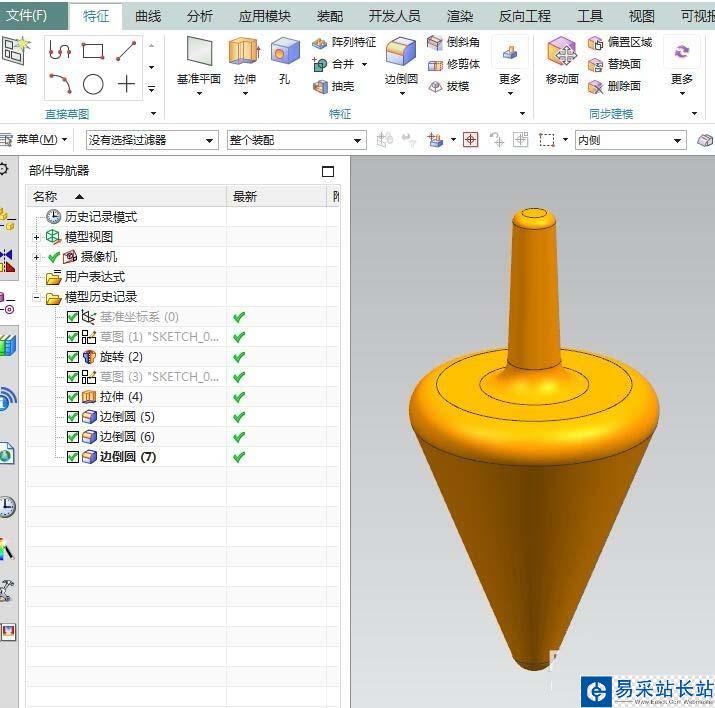

10、如下图所示，给整个实体进行边倒圆的操作，然后一个简单的陀螺模型就造好了。

以上就是UG10.0穿件一个简单的陀螺模型的教程，希望大家喜欢，请继续关注错新站长站。
