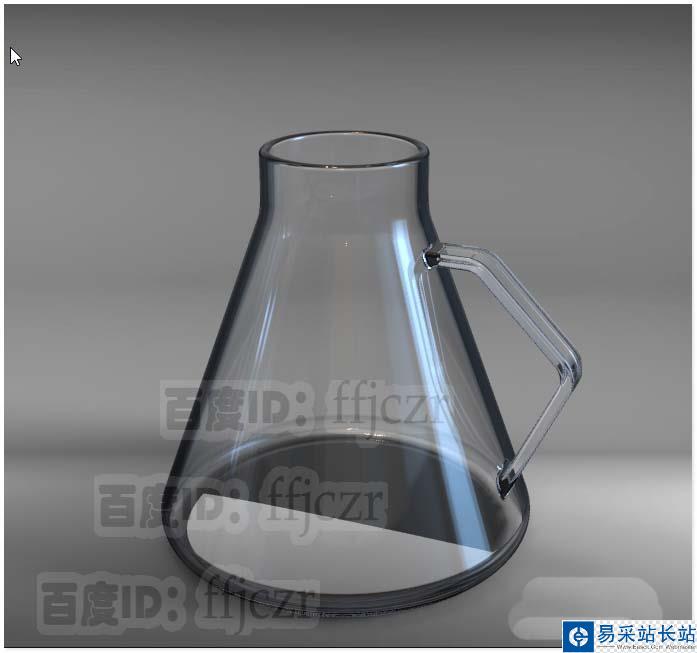

UG12.0怎么建模广口锥形玻璃瓶模型?

UG12.0中想要创建玻璃器皿，可以通过旋转命令得到，手把通过路径扫掠即可得到。下面我们就来看看详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

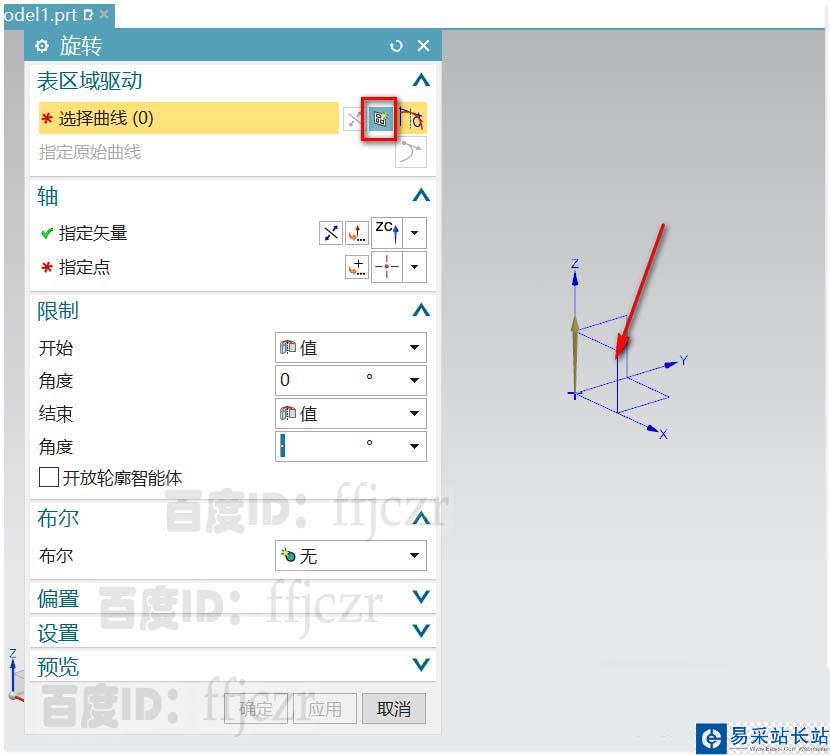

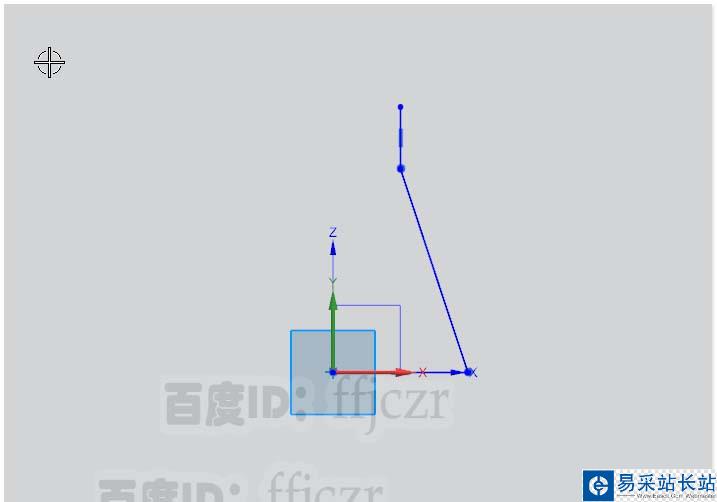

1、选用旋转命令，以XZ面为草绘截面，草绘在坐标的第一象限用轮廓线绘出玻璃瓶的旋转截面线。如图所示。

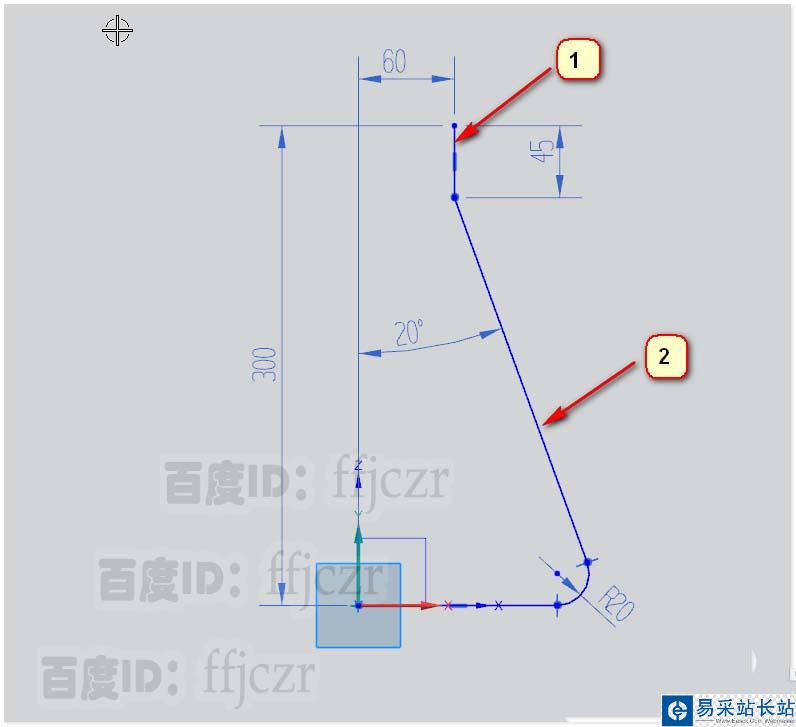

2、对绘出的轮廓线进行标注及约束，图示中标示为1的直线长45，距Y轴为60，最高点到X轴的距离为300，标示为2的线为斜线，该线与Y轴的角度为20，终点在x轴上，从该终点连一直线到坐标原点。截面线绘制完成。

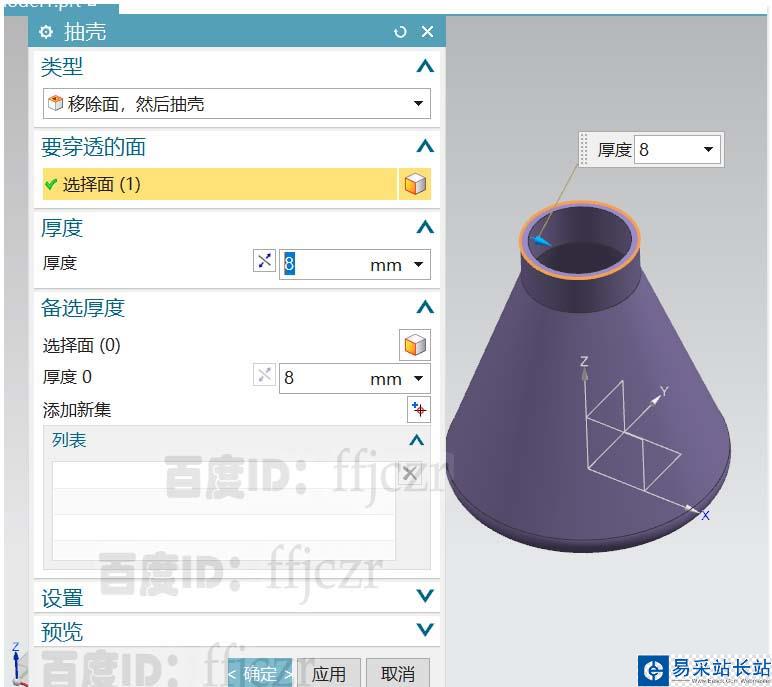

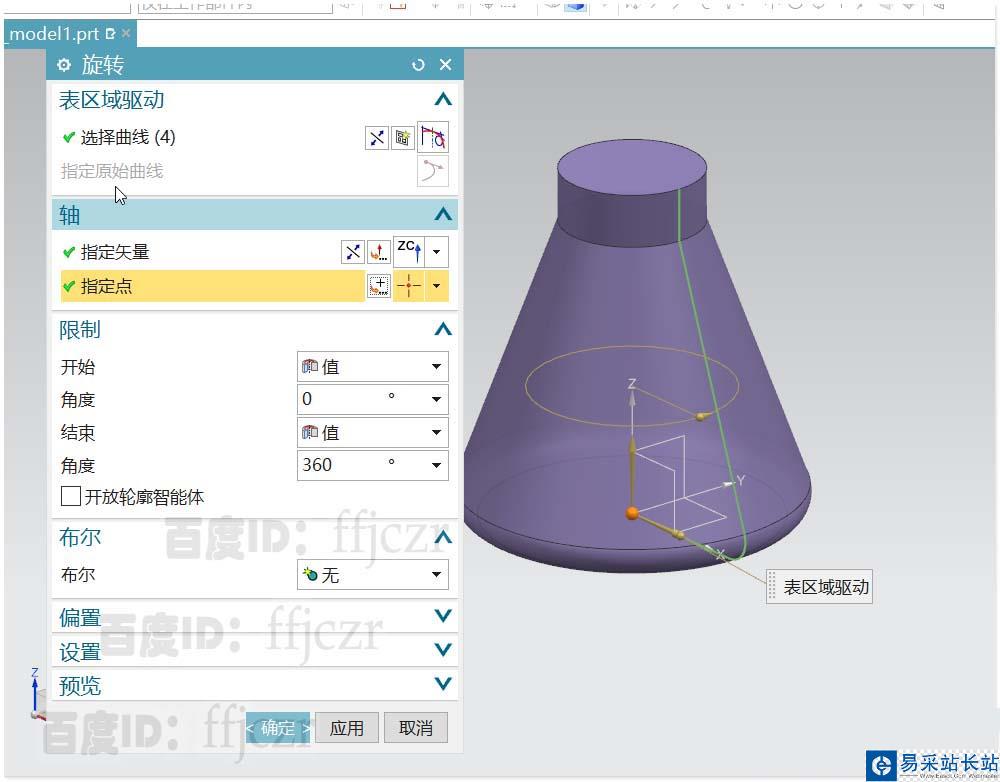

3、回到旋转命令对话框，适量为为Z正向，指定点为坐标原点，开始值为0，结束值为360。选用抽壳命令，对得到的实体进行抽壳，厚度为8；确定后得到主体模型。

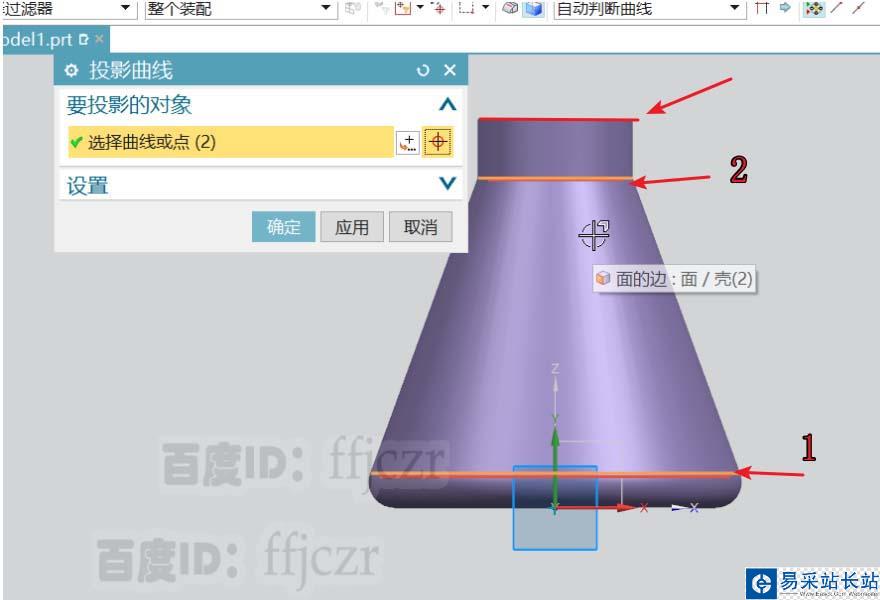

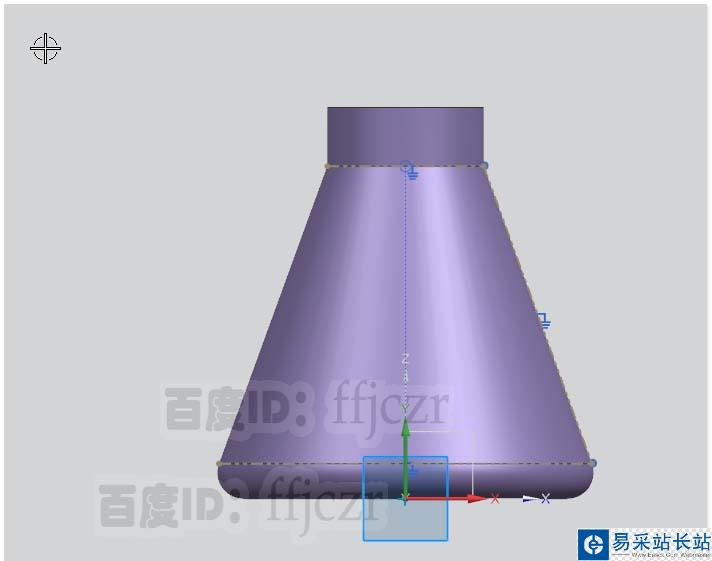

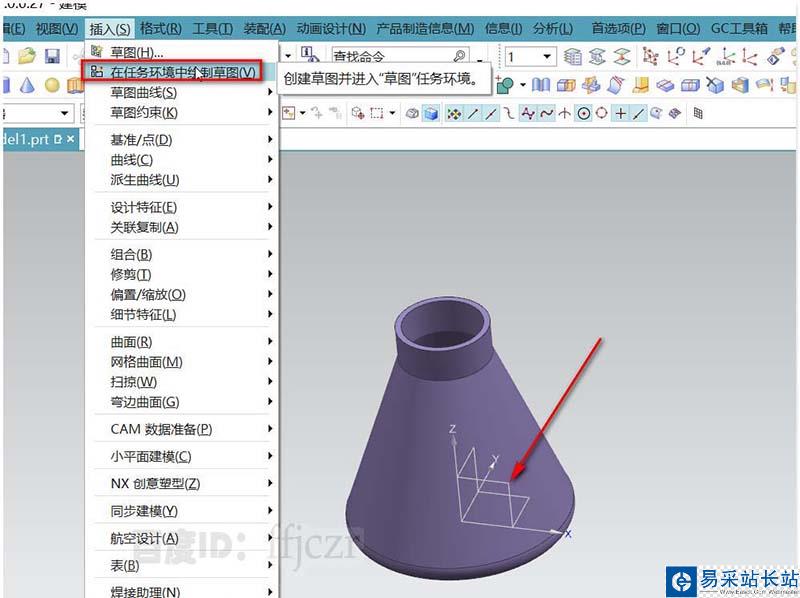

4、选用在任务环境绘草图，以XZ面为草绘平面，在草绘中用投影曲线，从实体中得到三条参考线，将得到的1、2参考线用直线从其端点连接，得到一条斜参考线，四条参考线进行固定约束。

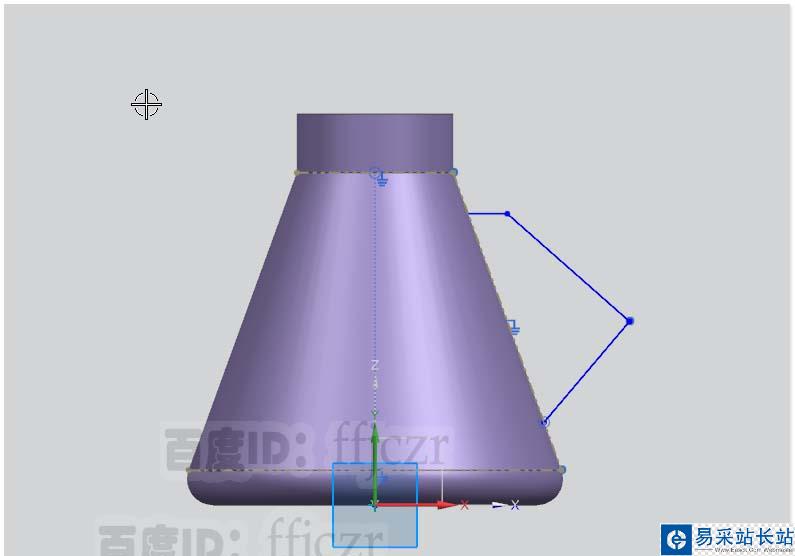

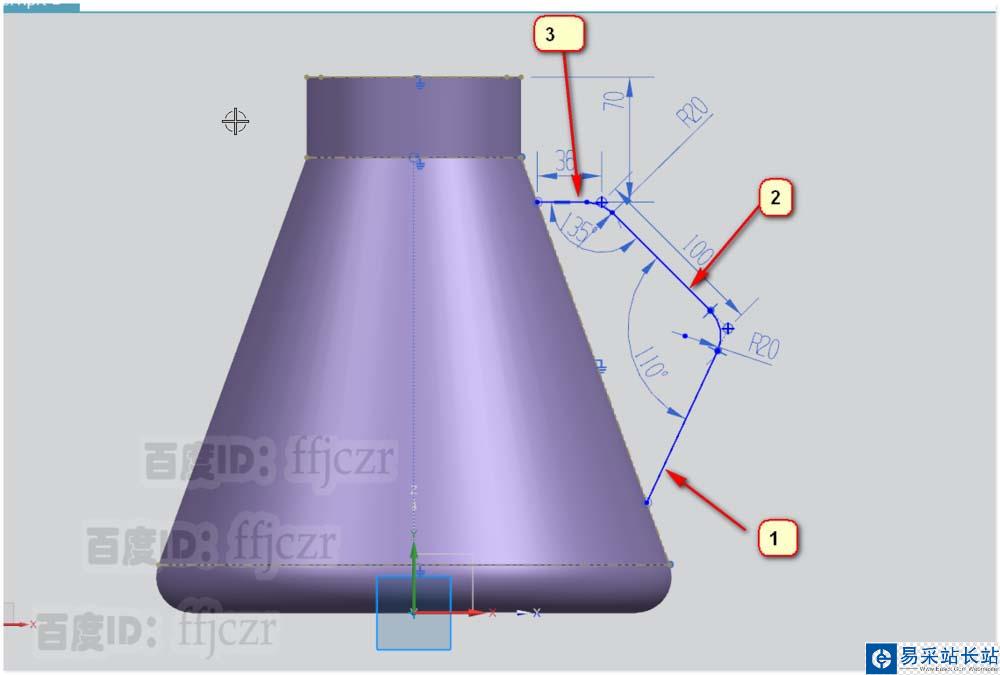

5、用轮廓线在得到的斜参考线上绘出手把的引导线，如图，3线为水平线，距离最顶端70，线长36；2线长100，与3线的角度为135；1线与2线的角度为110，1线的另一端在斜参考线上。手把的引导线完成。
