UG12.0钣金怎么建模方形弯管零件?

2024-07-16 17:34:48

字体：大中小

来源：转载

供稿：网友

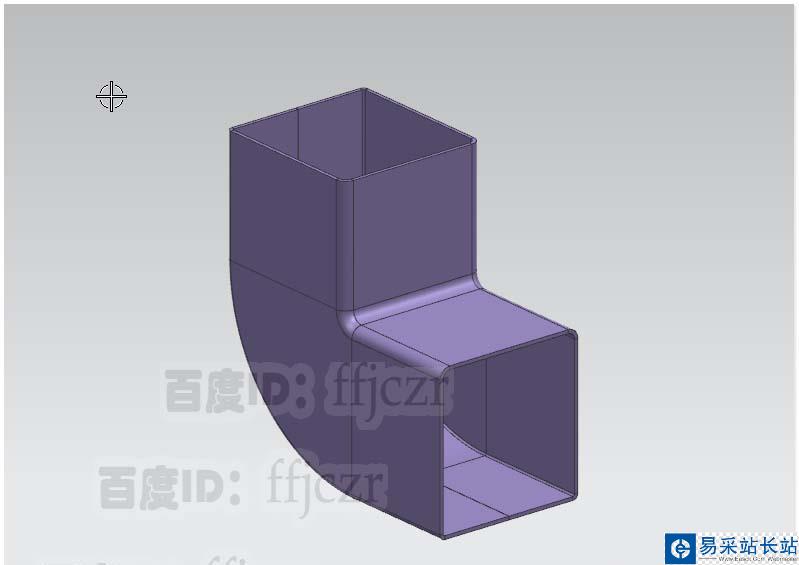

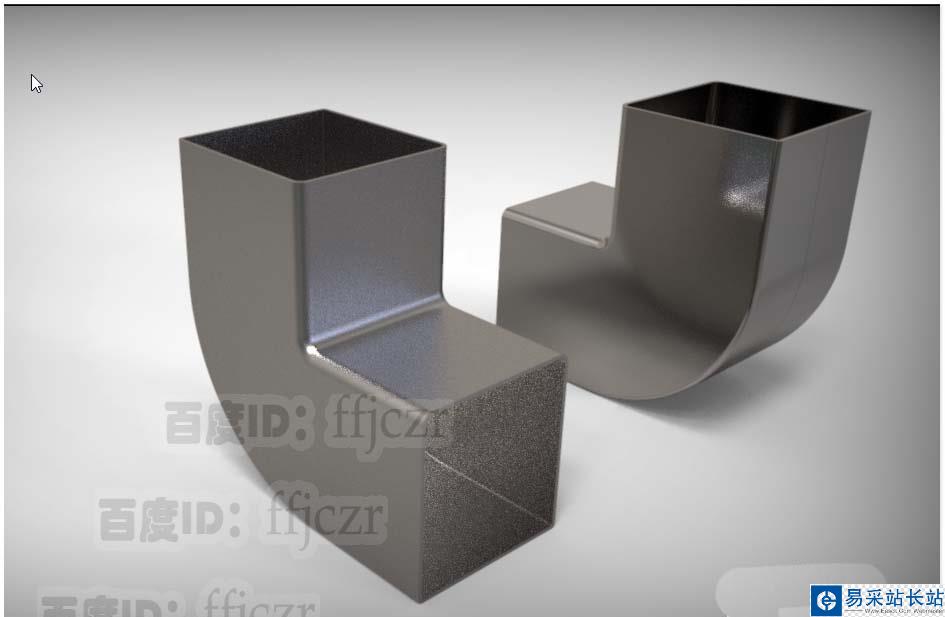

UG12.0中想要创建方形弯管，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：Siemens PLM NX 12.0.0 64位简体中文特别版(附破解文件+安装教程)软件大小：5.15GB更新时间：2017-11-01

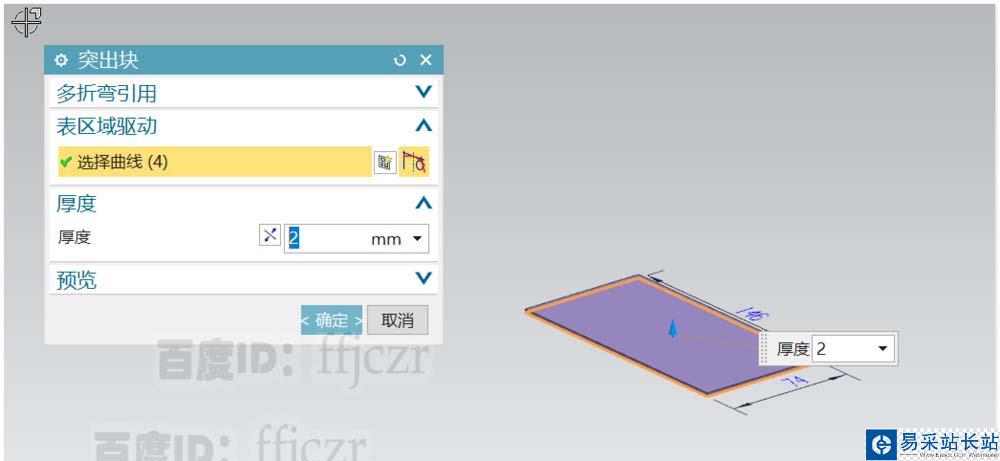

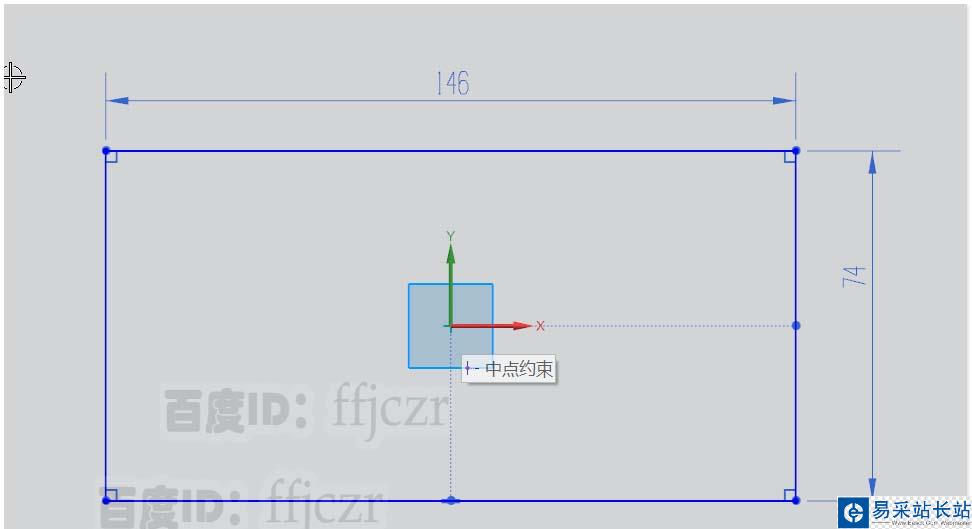

1、选用突出块，在XY面上绘出截面线，截面线为一矩形，长为146宽为74，矩形的中心与坐标原点重合。突出块的厚度为2.

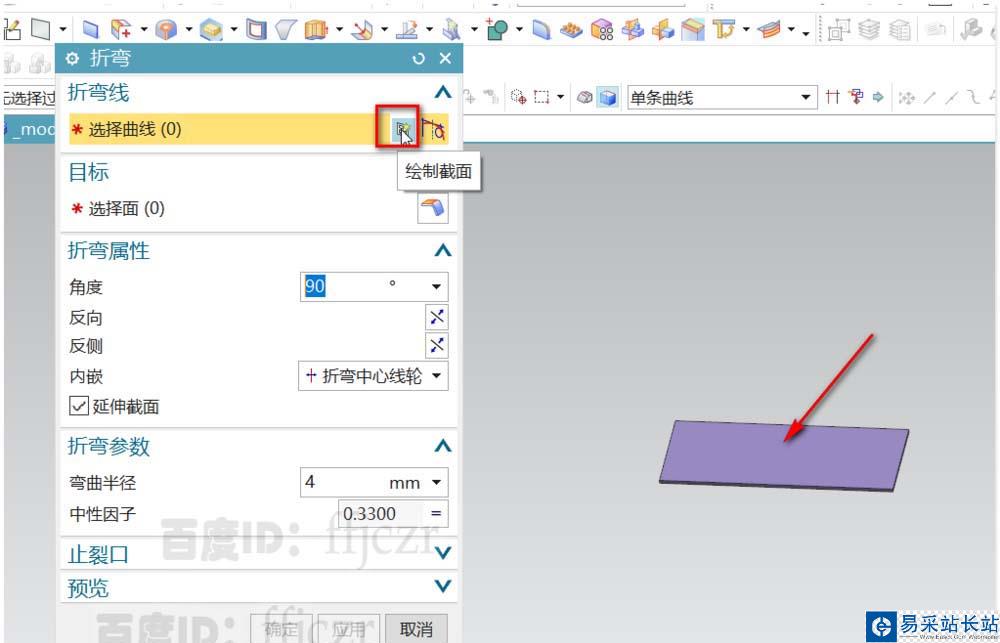

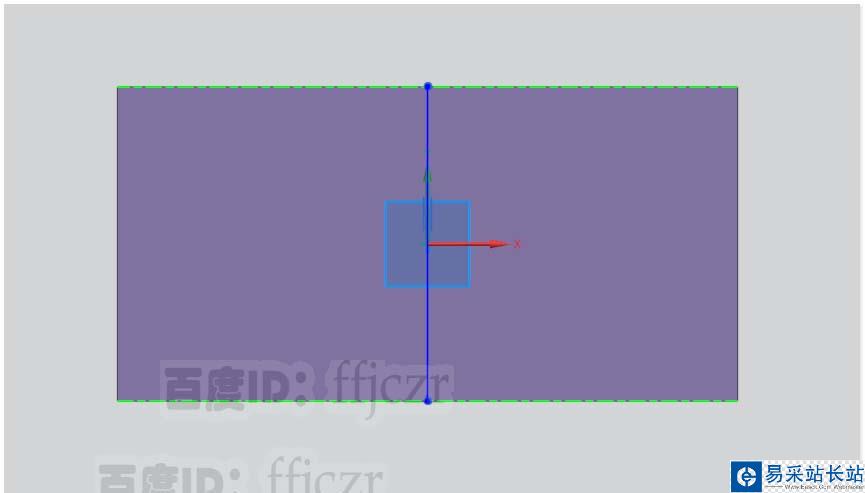

2、选用折弯命令，在突出块表面上绘制折弯线；在草图中绘一条与Y轴重合的直线作为折弯线。

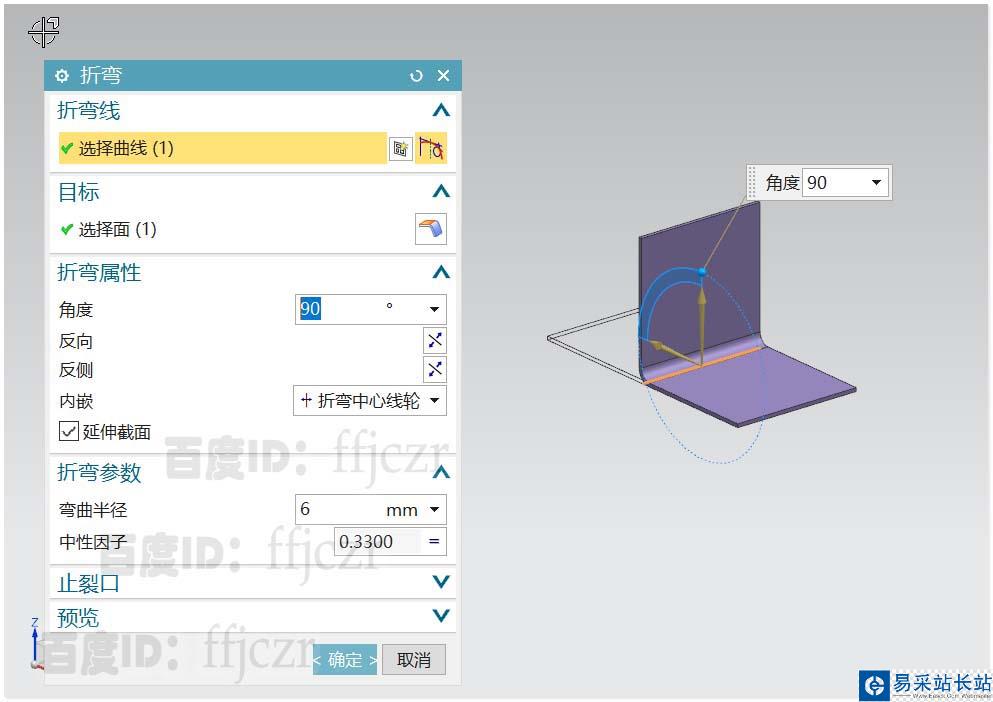

3、回到折弯对话框，折弯角度为90，内嵌为折弯中心线轮；折弯半径为6.

4、选用轮廓弯边，点绘制截面线，在创建草图对话框中选择路径，路径为所示的3线，平面位置为0%，方向为垂直于路径。

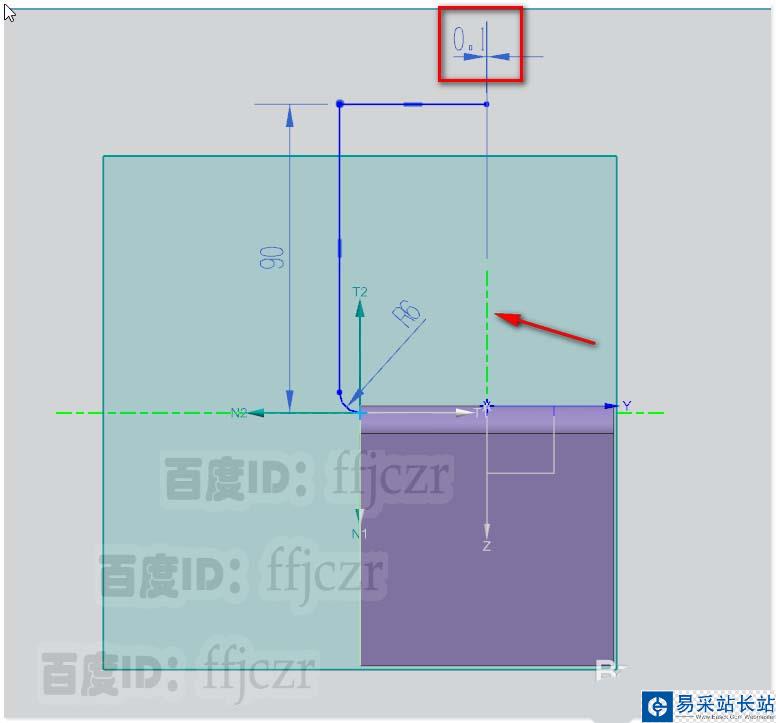

5、在草图中，用轮廓线命令，从新的坐标原点开始绘与T1相切的圆弧，其半径为6，在圆弧的另一端点绘一相切的直线，直线距离N2为90，再接着从该端点向T1绘一垂直线，垂直线的另一端点距离世界坐标的Z轴为0.1（这个0.1很重要，不要漏了）具体数值如图所示。

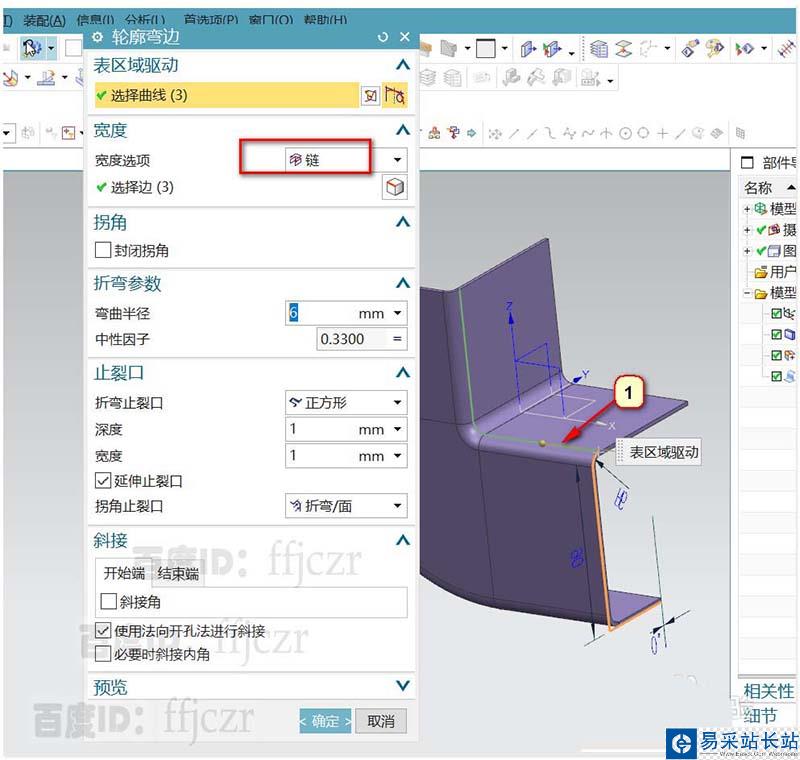

6、回到轮廓弯边对话框，宽度选项为链，弯曲半径为6，确定后得到弯管的一侧折弯造型。

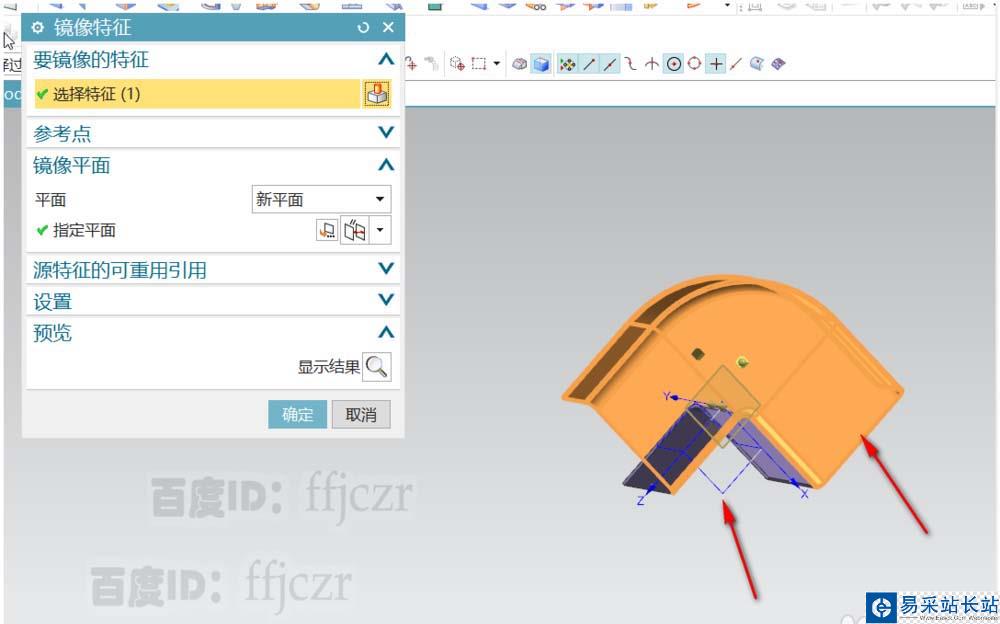

7、选用镜像特征命令，镜像的对象为上步创建的一侧折弯特征，镜像平面为XZ。确定后得到弯管的另一侧面。模型完成。

以上就是UG12.0创建方形弯管的教程，希望大家喜欢，请继续关注错新站长站。
