SolidWorks旋转凸台怎么建模轴承零件?

SolidWorks想要建模轴承零件，该怎么建模三维立体零件呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP2.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：14.0GB更新时间：2018-03-07

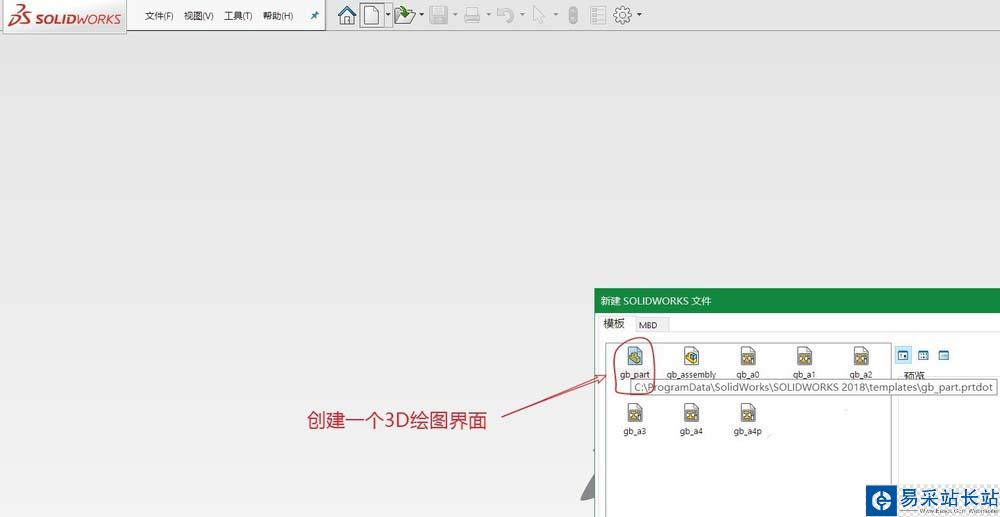

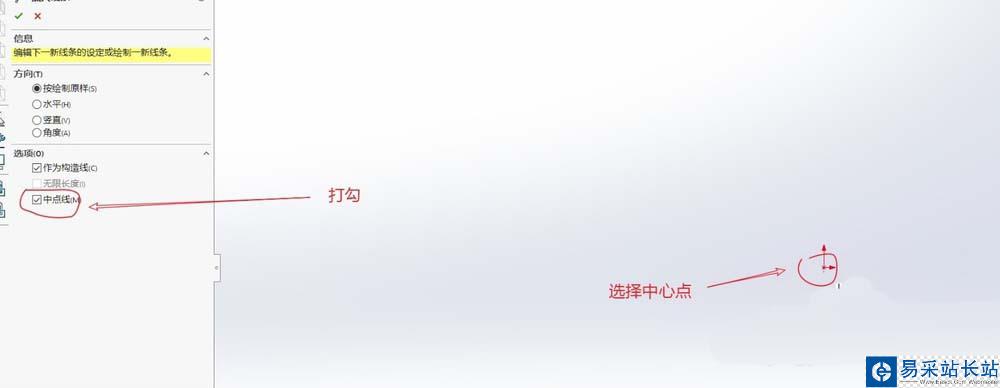

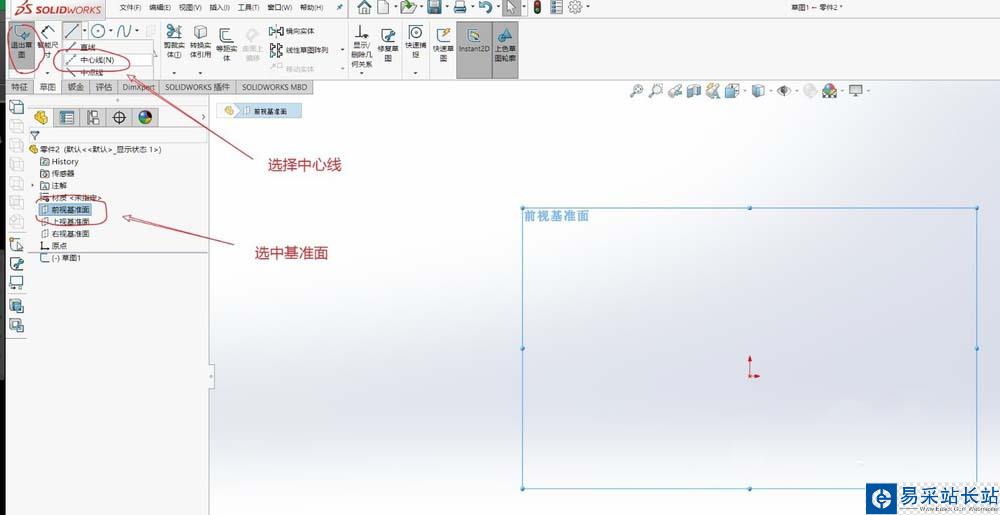

1、打开【SOLID WORKS】创建3D界面，选中一个基准面，选择草图 - 直线下拉 - 中心线；以原坐标点为中心点，画一条水平的直线

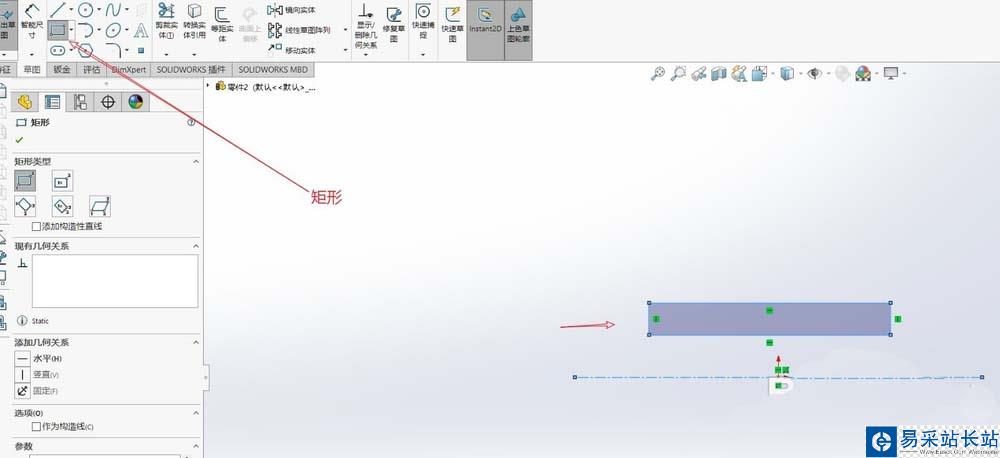

2、用【矩形】在中心点一边画一个矩形，如图；

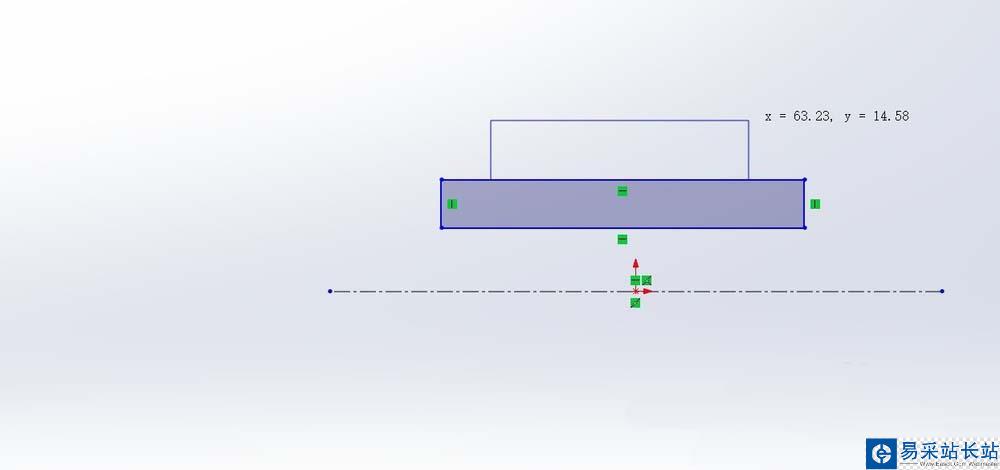

3、用【矩形】在前一个矩形边上再画一个小矩形，如图；

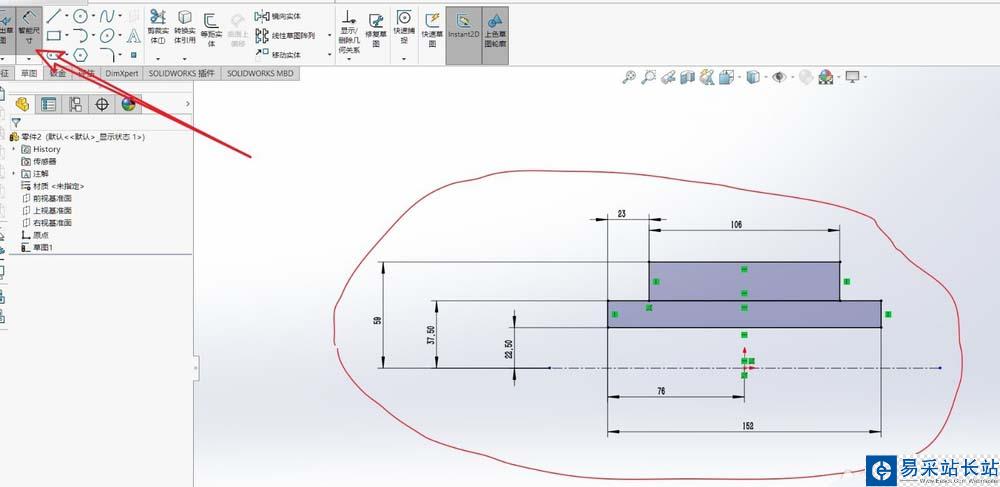

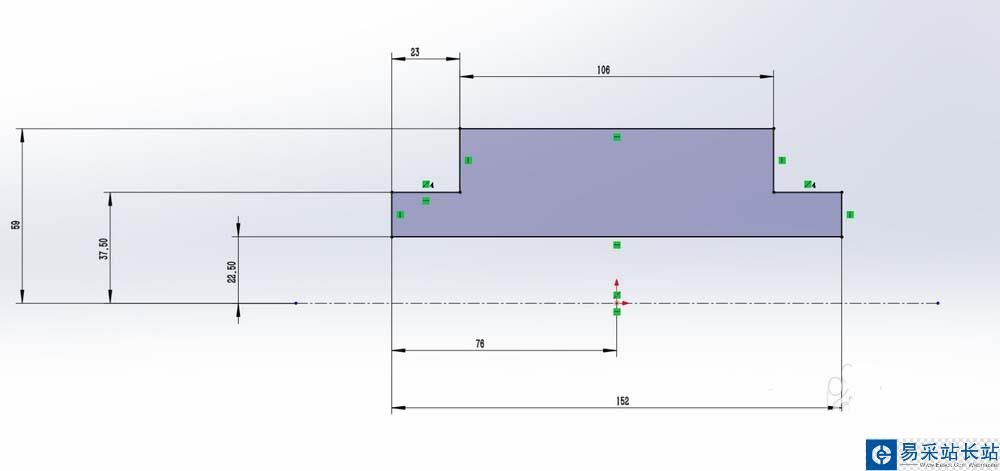

4、大概的图形已经出来，用智能尺寸来修改图形尺寸，把图形改成实际尺寸，如图；

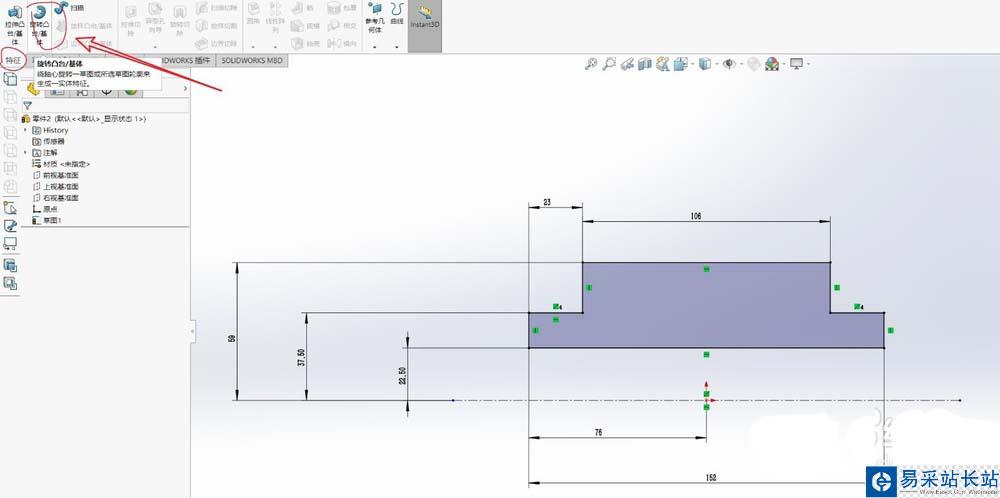

5、把多余的线段删除，选择【剪裁实体】 - 强劲剪裁；如图

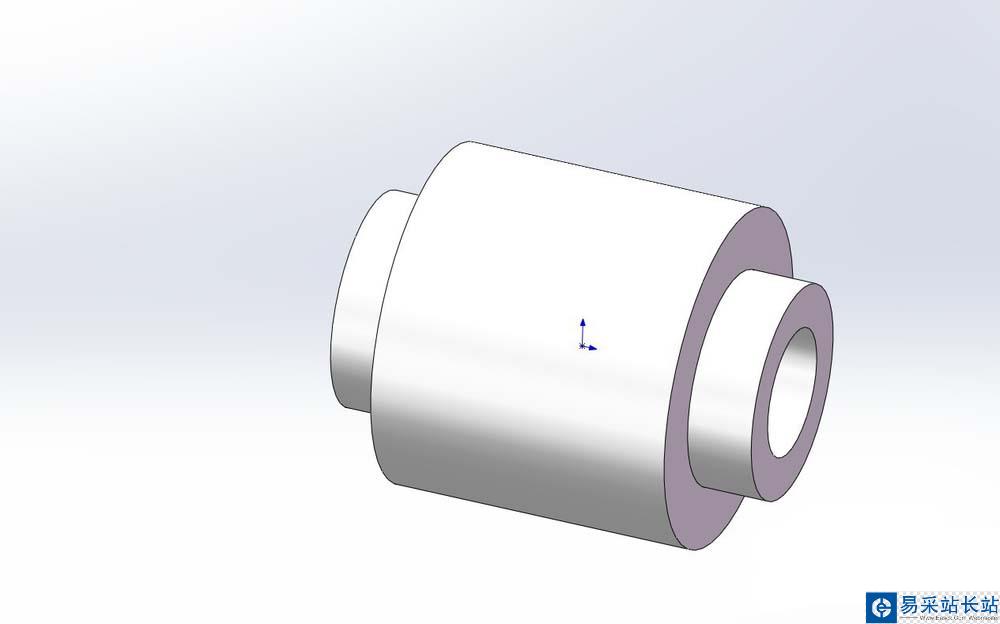

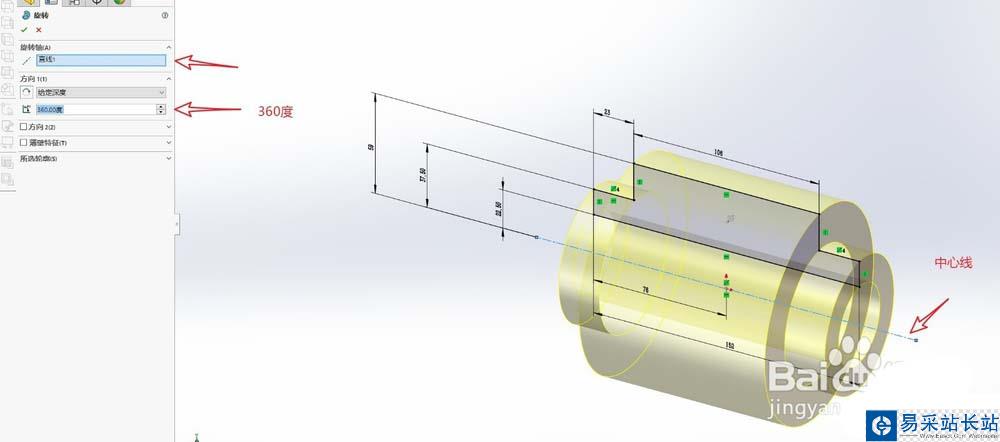

6、草图画好了，选择特征 - 旋转凸台，以中心线为旋转轴，角度为360度，点打勾，3d 图就画好了

以上就是SolidWorks建模轴承模型的教程，希望大家喜欢，请继续关注错新站长站。
