UG12.0怎么创建皮带轮模型?

2024-07-16 17:34:44
字体:
来源:转载
供稿:网友

UG12.0中想要创建皮带轮模型,主体可以通过旋转得到,该怎么创建呢?下面我们就来看看详细的教程。

软件名称:Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)软件大小:5.15GB更新时间:2017-11-01

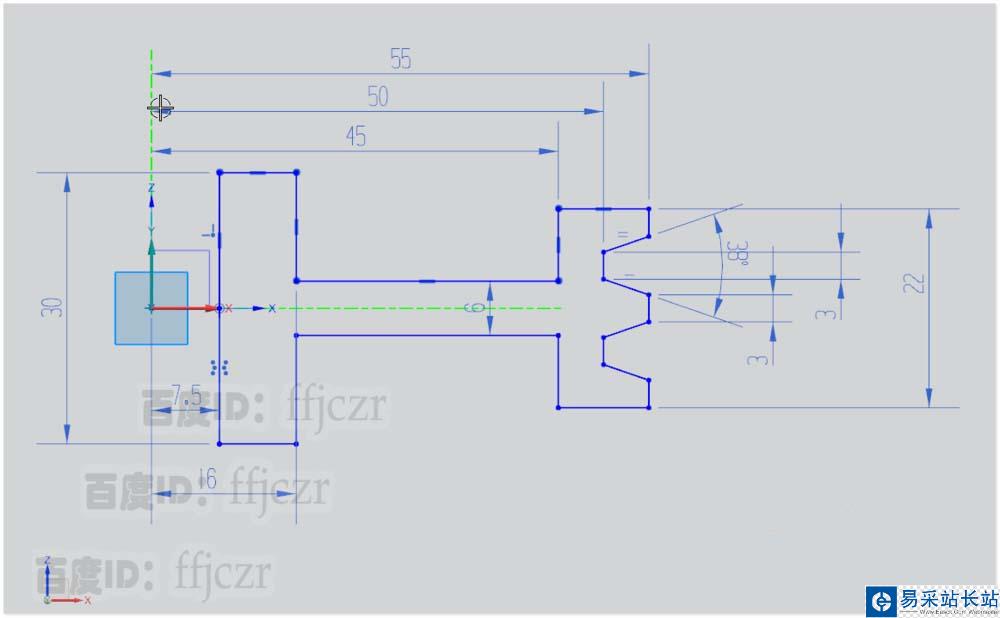

1、皮带轮的主体可以通过旋转命令得到,而旋转命令所用的截面线在上次的经验分享中已绘制完成。可以接着完成后续的工作。

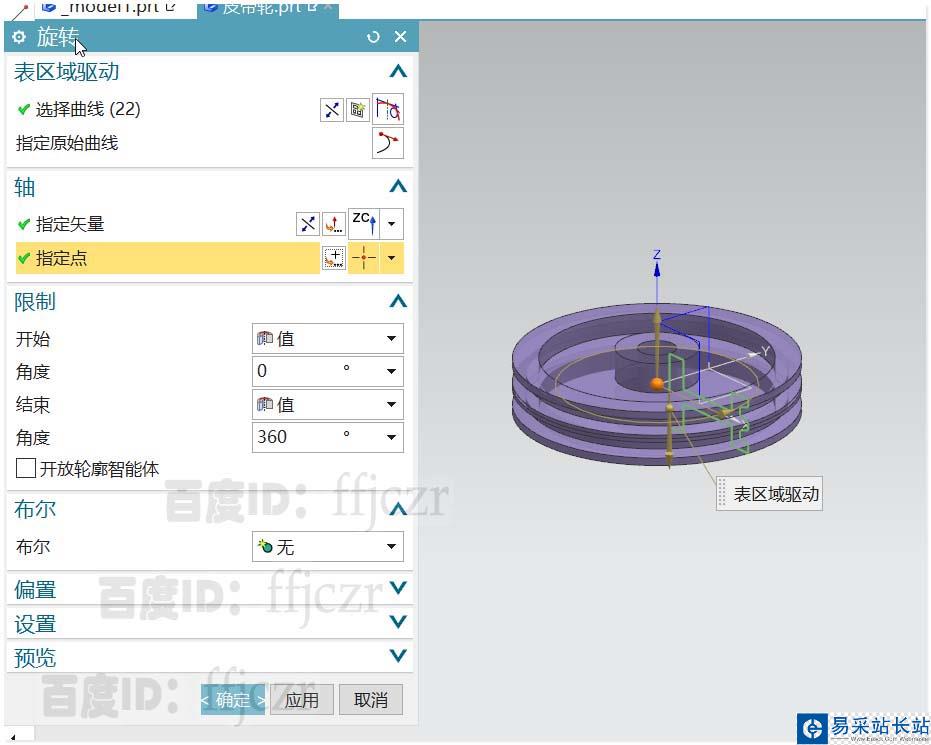

2、回到建模模式,在旋转对话框中指定矢量为Z正向,定点为坐标原点;开始角度为0结束角度为360,确定后得到皮带轮的主体模型。

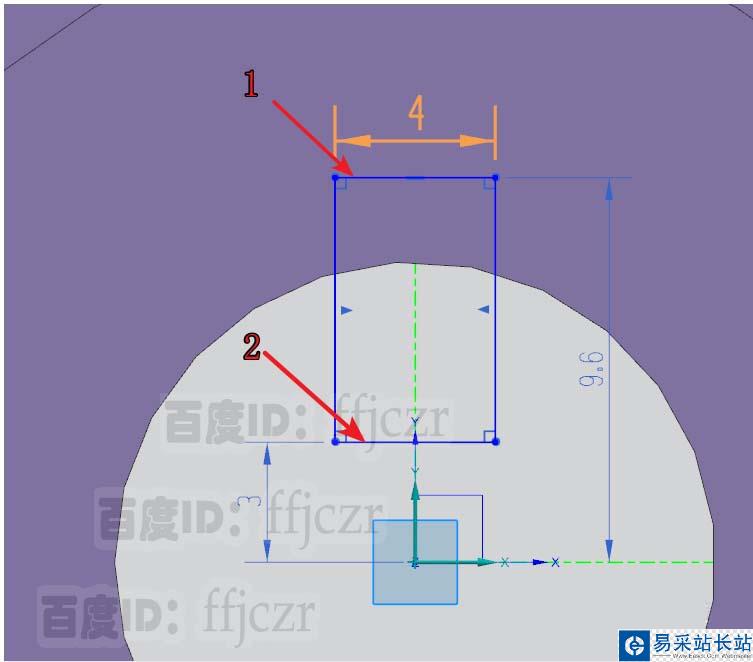

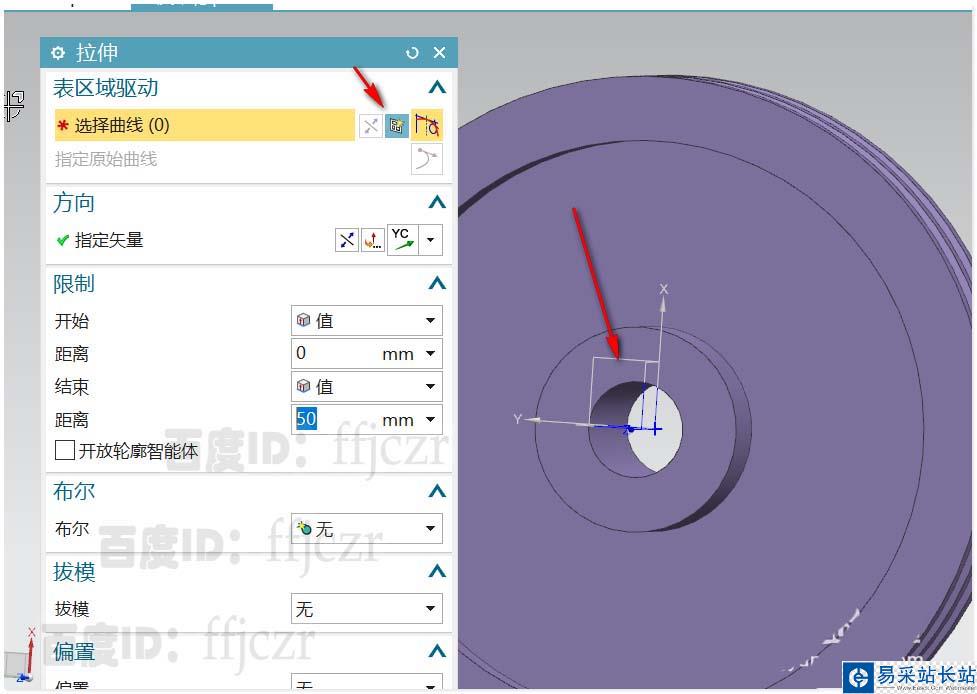

3、为皮带轮创建键槽。选用拉伸命令,以XY面为草绘平面。在草绘模式中,在Y轴上绘制一个与Y轴对称的矩形,矩形的长为4,矩形的长边1距离X轴9.6,长边2距离X轴3.

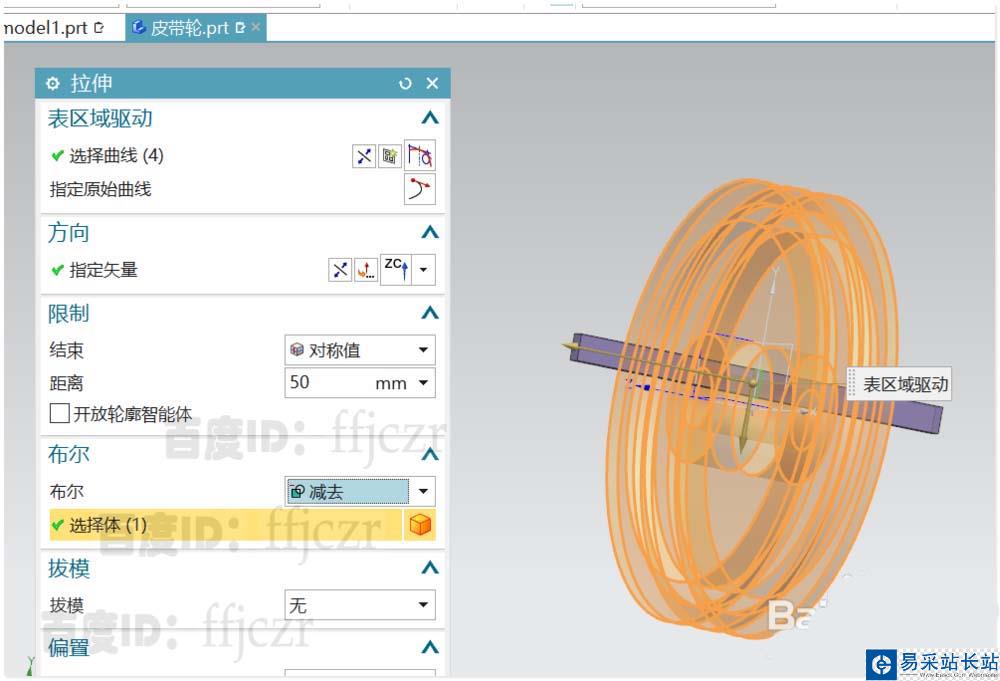

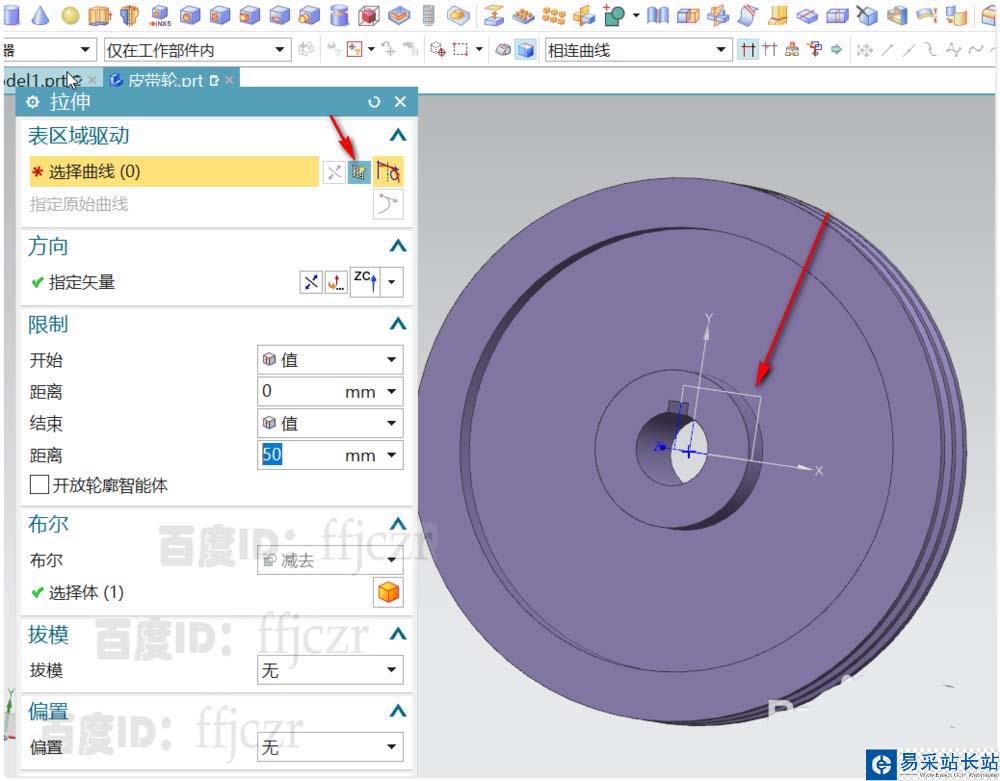

4、回到拉伸对话框,矢量方向为Z轴,拉伸方式为对称拉伸,值为50(只要长超出皮带轮的厚度即可)。布尔选项用减去。主体得到通孔的键槽。

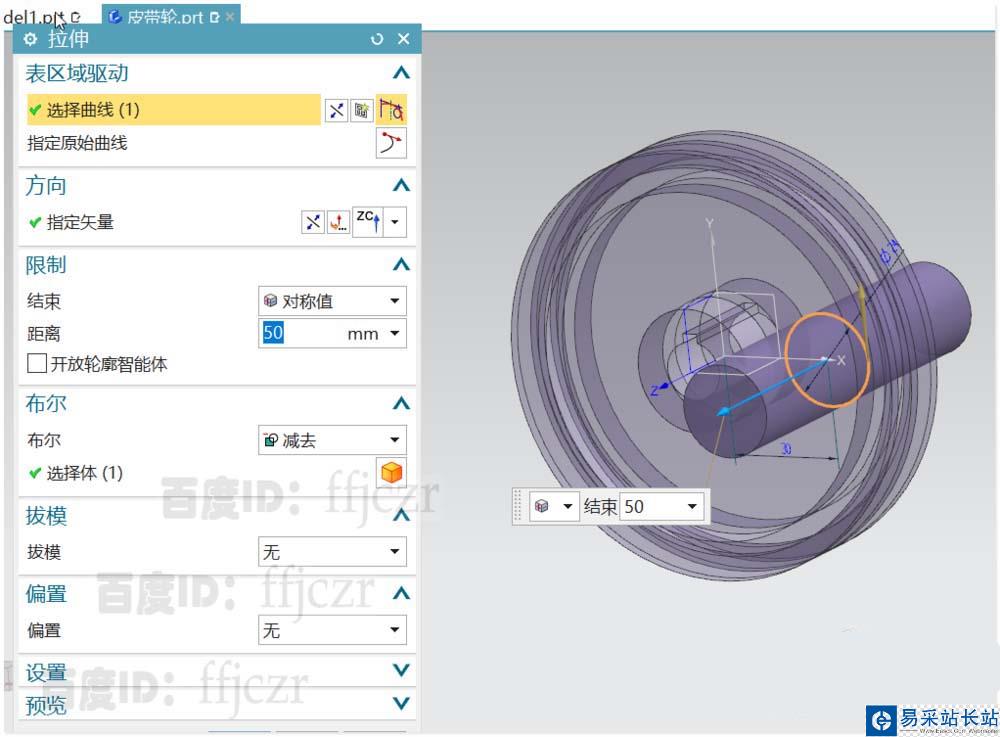

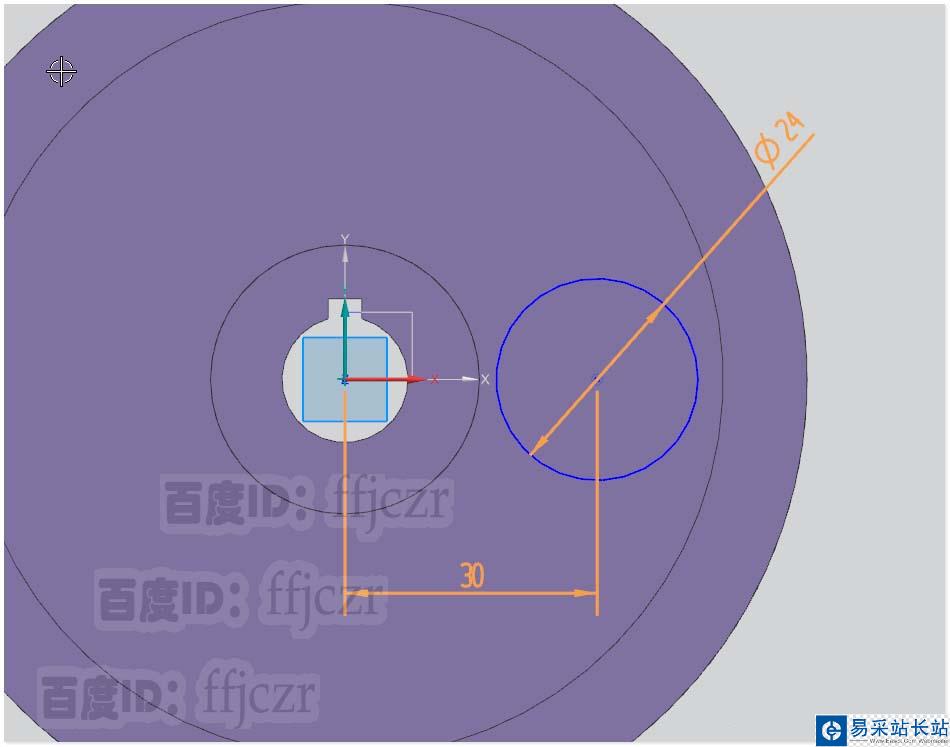

5、再次选用拉伸命令,以XY面为草绘平面;草绘中在X轴上绘一直径为24的圆,圆心距离Y轴30.

6、回到拉伸对话框,矢量方向为Z轴,拉伸方式为对称拉伸,值为50(只要长超出皮带轮的厚度即可)。布尔选项用减去。主体得到皮带轮中开孔的效果。

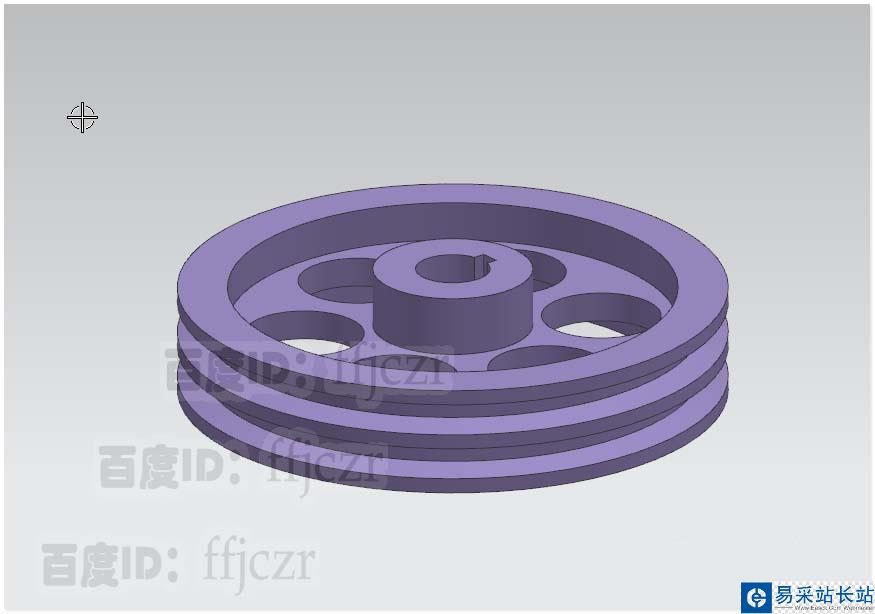

7、用阵列特征命令对上步创建的圆孔进行圆形阵列,数量为6跨角为360。得到皮带轮的实体模型。

以上就是UG12.0创建皮带轮模型的教程,希望大家喜欢,请继续关注错新站长站。
