UG12.0折弯钣金怎么添加加强筋?

UG12.0设计折弯的钣金的时候，如果没有加强筋其折弯部分很容易变形，想要添加加强筋，该怎么添加呢？下面我们就来看看详细的教程。

软件名称：Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)软件大小：5.15GB更新时间：2017-11-01

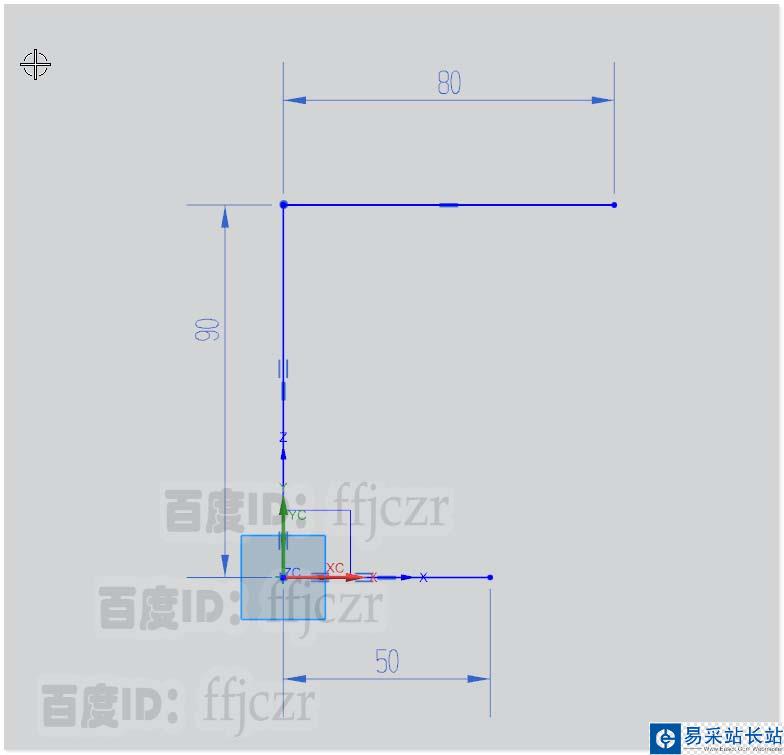

1、选用轮廓弯边命令，创建一个折弯件。XZ面为轮廓弯边的截面草绘图，用轮廓曲线绘出折弯件的截面线。在X轴上绘一条长50的直线，线在X轴上其左端点与坐标原点重合；从原点绘一条在Y轴上的直线，长90，从该直线的另一端点处绘一水平线，长为80，并与上一直线垂直；截面线绘制完成。

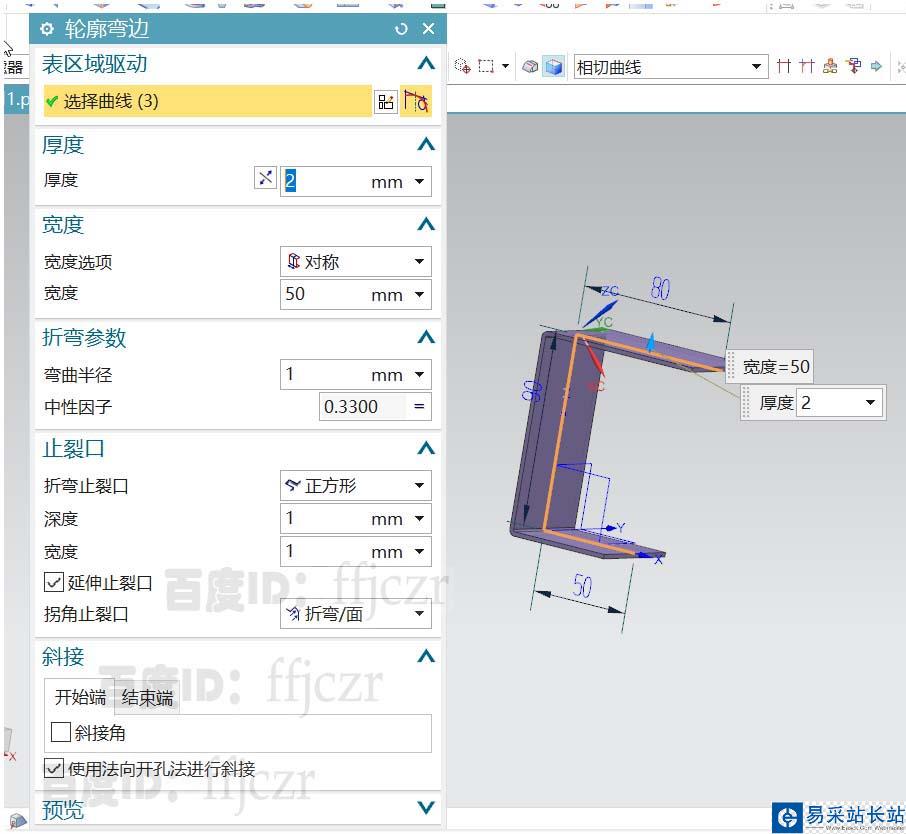

成草绘后，在轮廓弯边对话框中设置折件的厚度为2，宽度选项为对称，宽度为50；确定后得到一个折弯件。

2、完成草绘后，在轮廓弯边对话框中设置折件的厚度为2，宽度选项为对称，宽度为50；确定后得到一个折弯件。

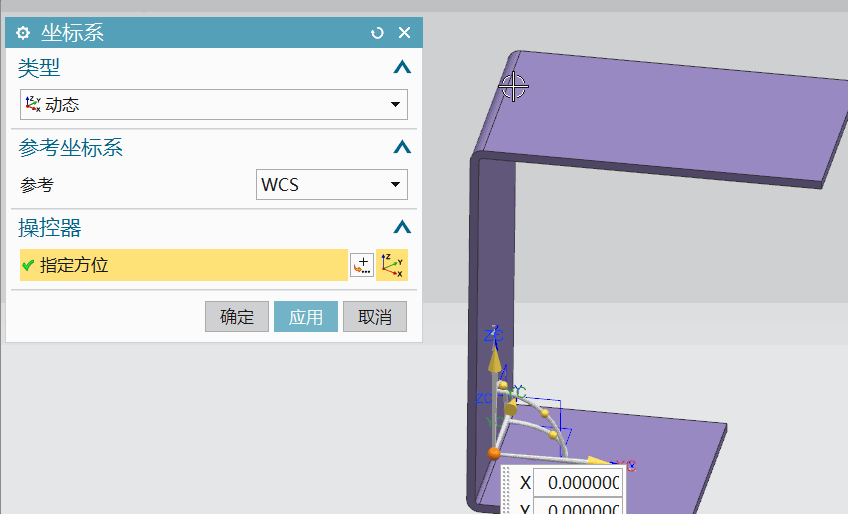

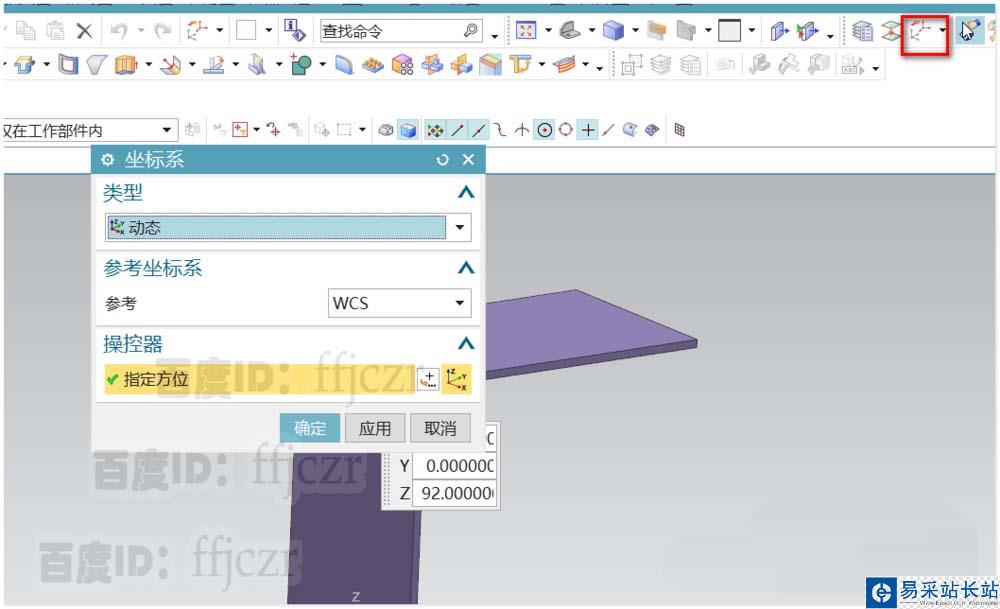

3、选用WCS定向，类型为动态。在折弯件的上直角边中点处新建一个45度倾斜的坐标。

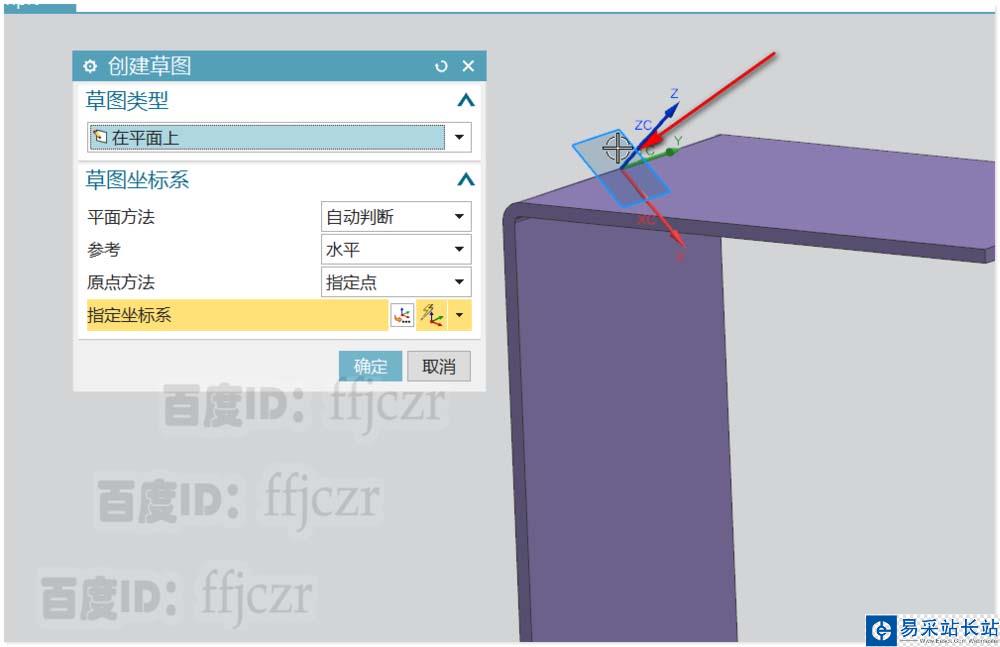

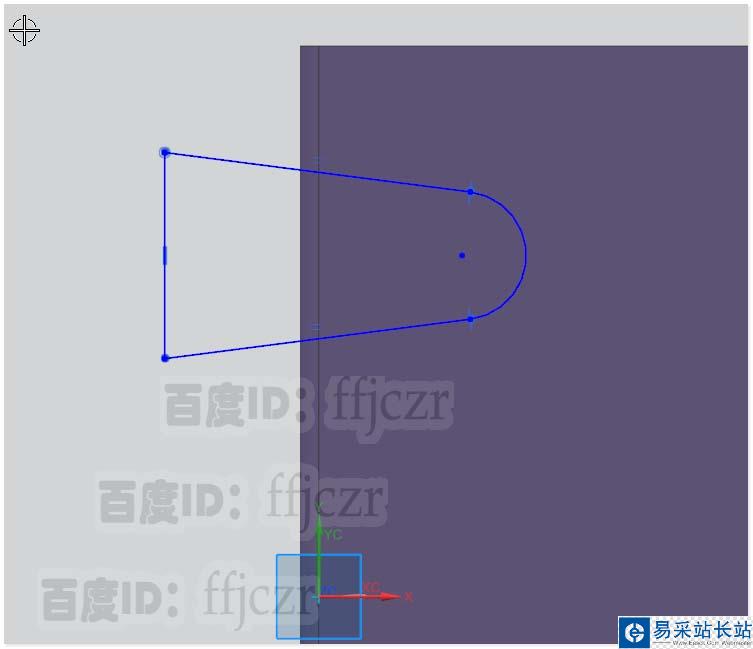

4、选用拉伸命令，草图平面为新建的坐标XY面；在草图中用轮廓线命令，在X轴正向绘出带圆弧的轮廓。

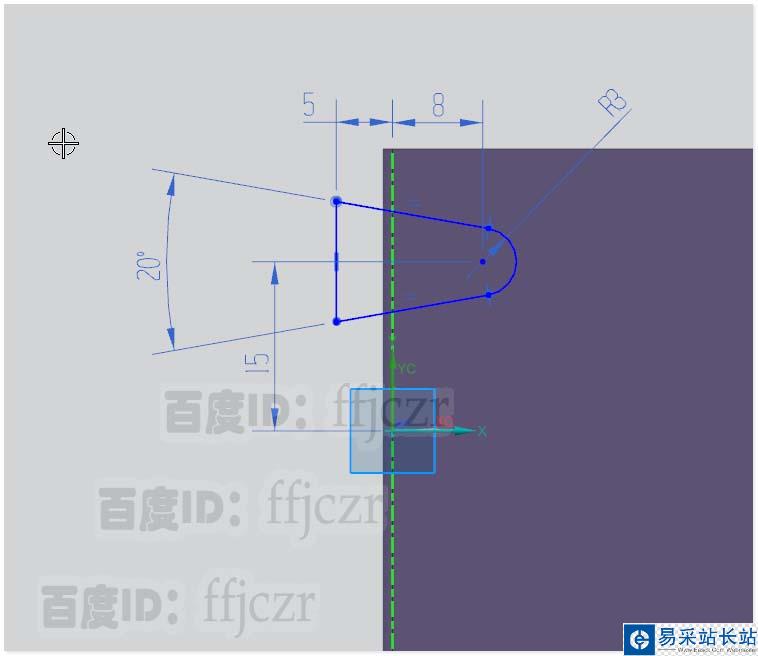

5、用标注对上步绘的轮廓进行约束定位，轮廓线圆弧的半径为3，两条相等长度的切线形成的角度为20度，圆心到X轴的距离为15，到Y轴的距离为8；与Y轴平行的竖线距离Y轴5cm. 草图完全约束，完成草绘。

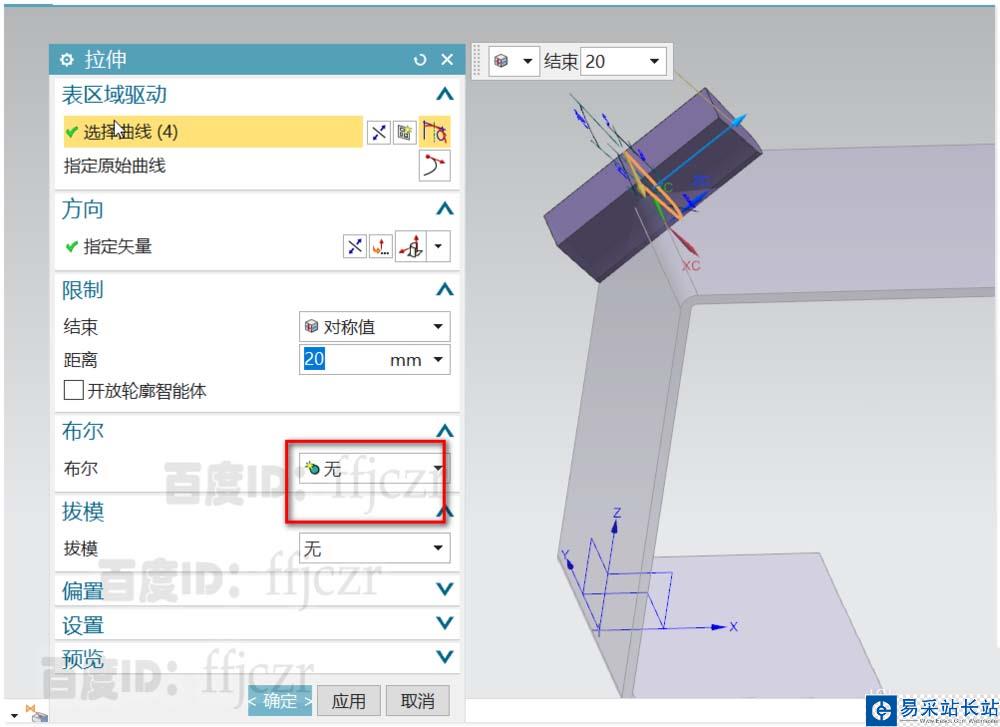

6、完成草绘后，回到拉伸对话框，类型为对称，值为20；不要选用布尔运算。得到冲压用的工具体。

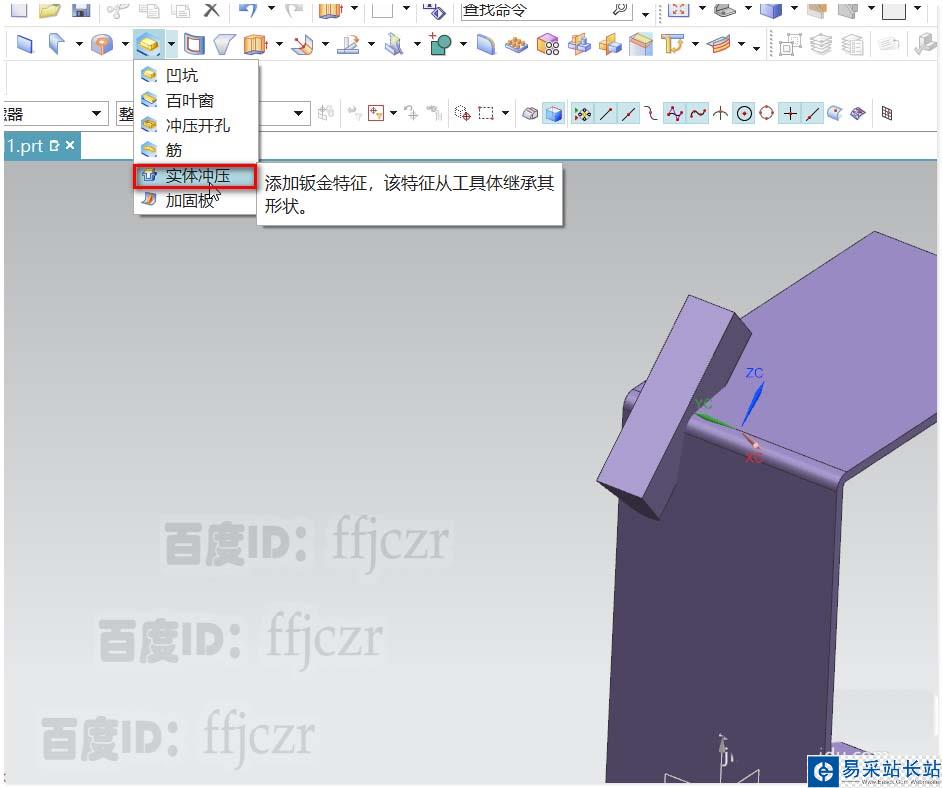

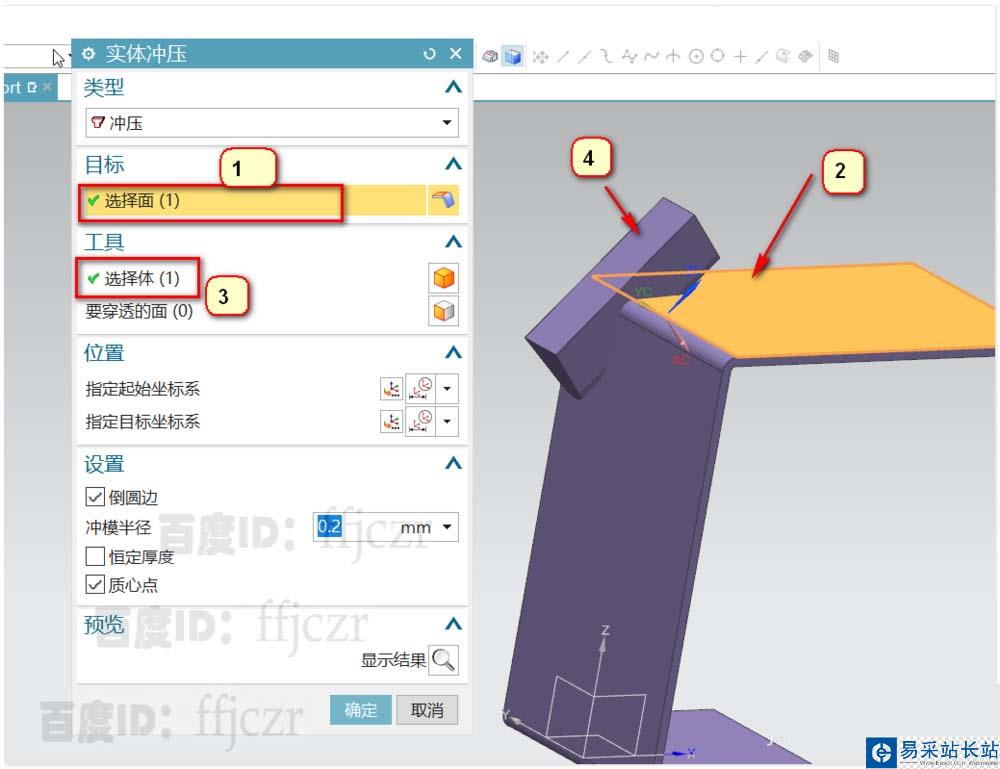

7、选用实体冲压，对话框中的目标面为折弯件上的外表面，工具体为上步创建的实体；冲压半径为0.2，确定后得到折件中的一个加强筋。

8、选用镜像特征命令，镜像特征为上步创建的加强筋；镜像平面为XZ；确定后得到另一边的加强筋。至此折弯件的加强筋创建完成。
