UG怎么制作平面副动画效果?

想要制作一个纸箱子在坡面移动的动画效果，需要使用UG平面副来实现，下面我们就来看看详细的教程。

软件名称：Siemens NX 11.0 64位 中文安装免费版(附破解文件)软件大小：6.74GB更新时间：2016-12-13

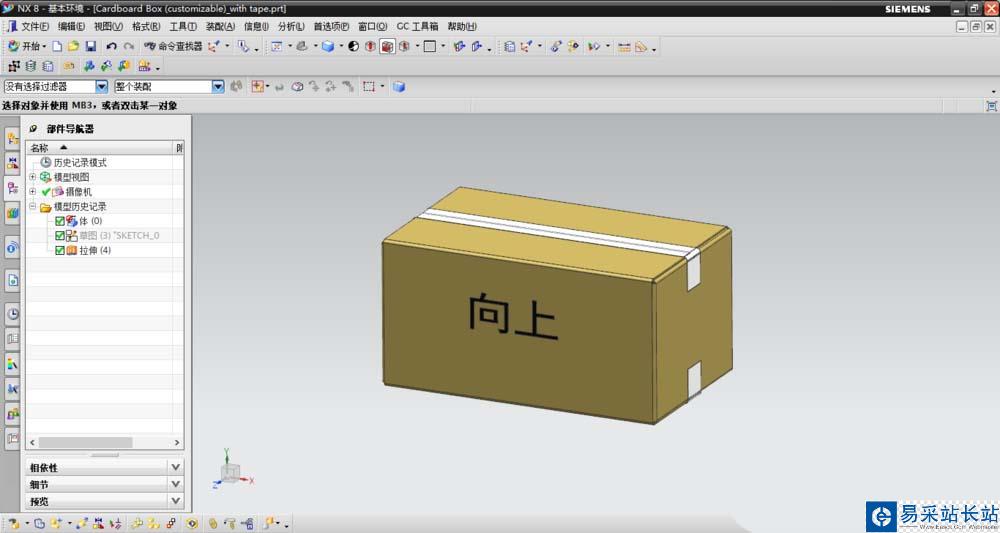

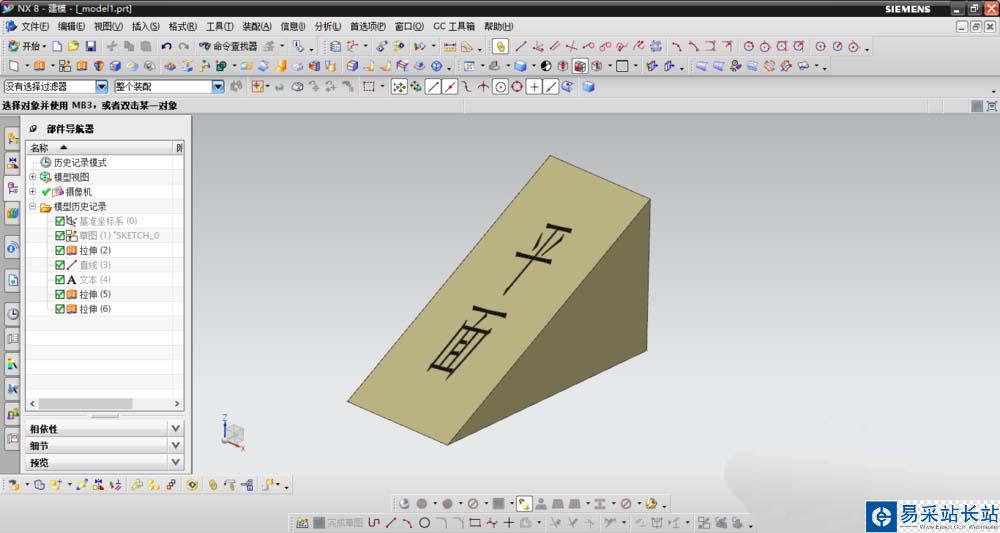

1、我在UG中建模了一个纸箱子模型和一个带有坡度的物体。装配在一起来进行仿真。

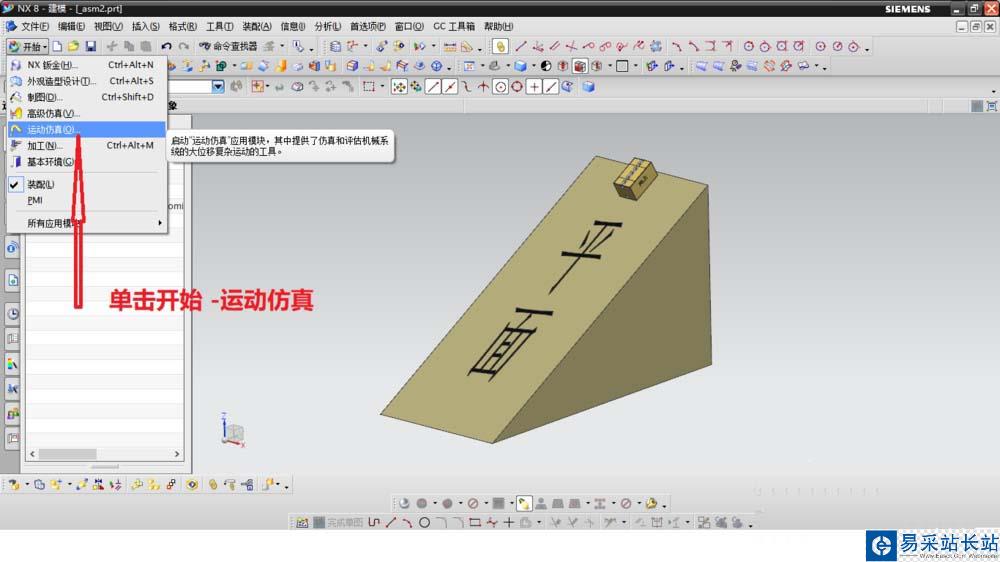

2、单击开始--运动仿真进入仿真界面

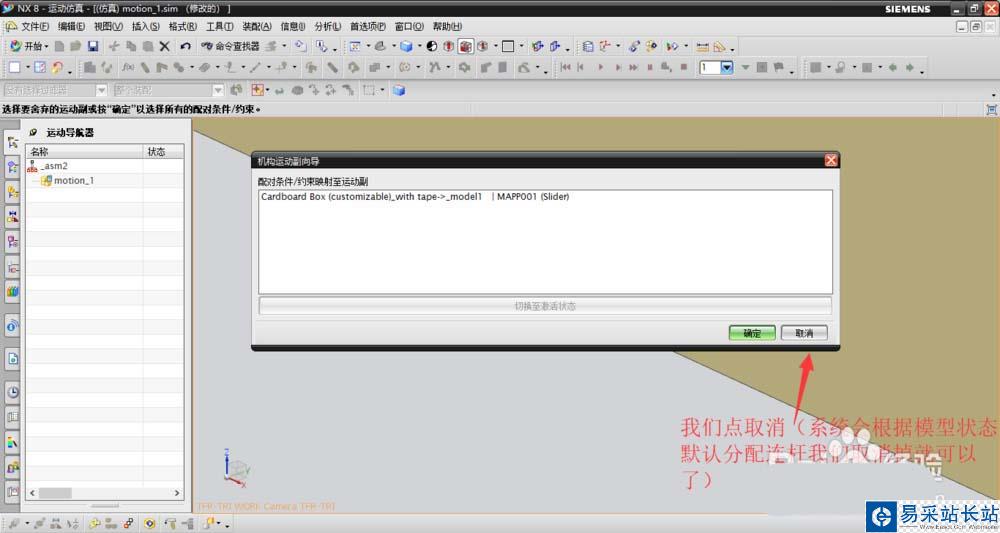

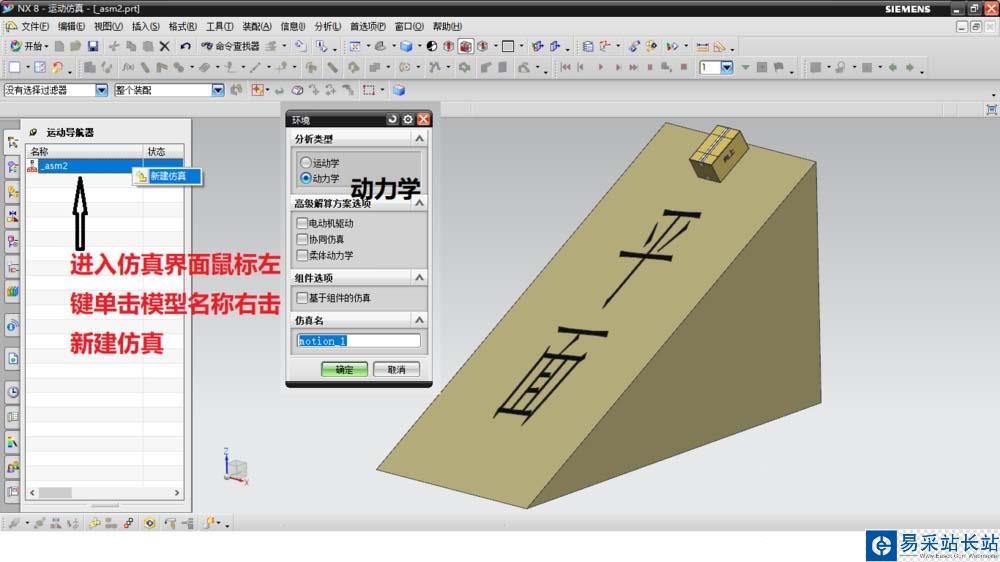

3、进入仿真界面--鼠标左键单击模型文件名称使之高亮显示后-右键单击新建仿真--动力学--确定（这里注意下，出现这个提示，我们选择取消，这个系统会根据模型的状态默认给你创建连杆，我们取消掉）

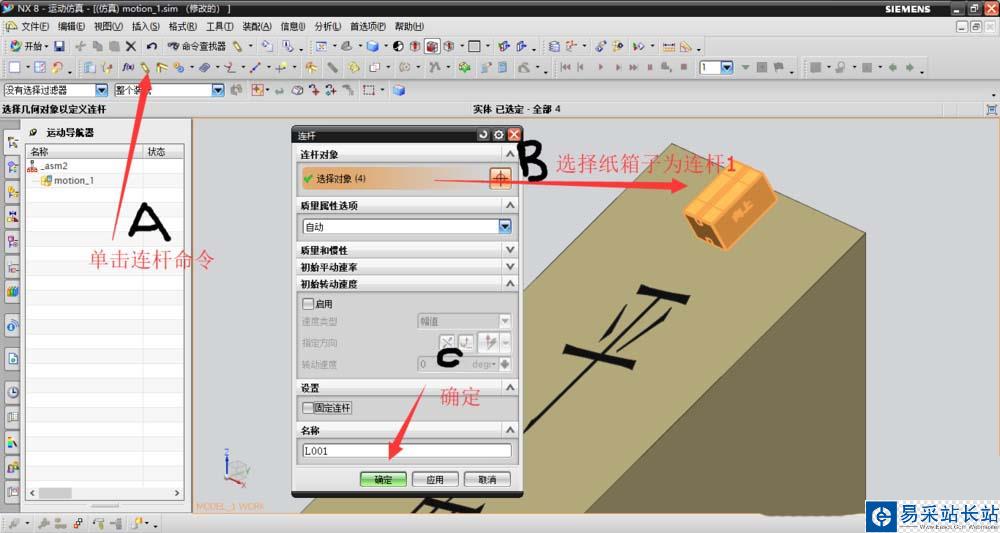

4、单击连杆命令---选择纸箱子为连杆1--单击确定

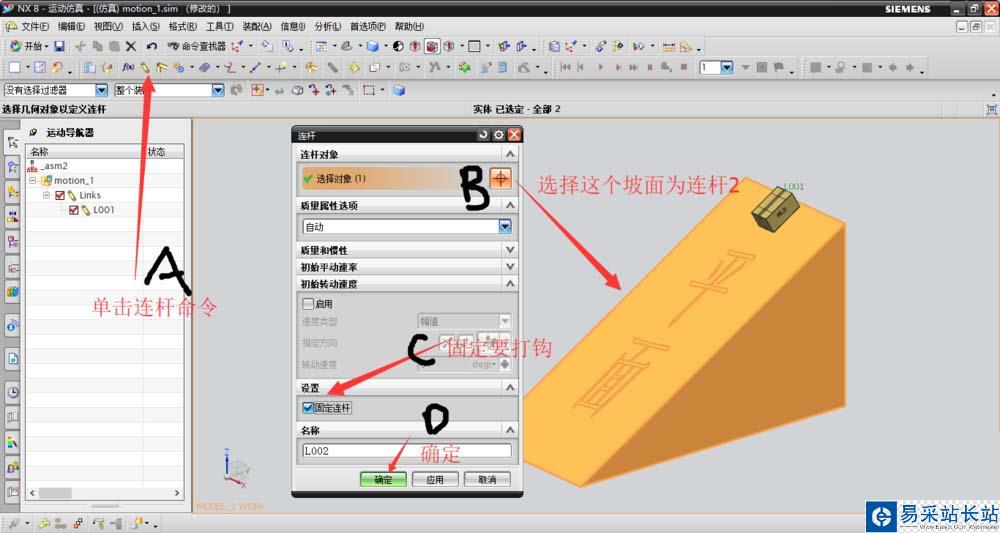

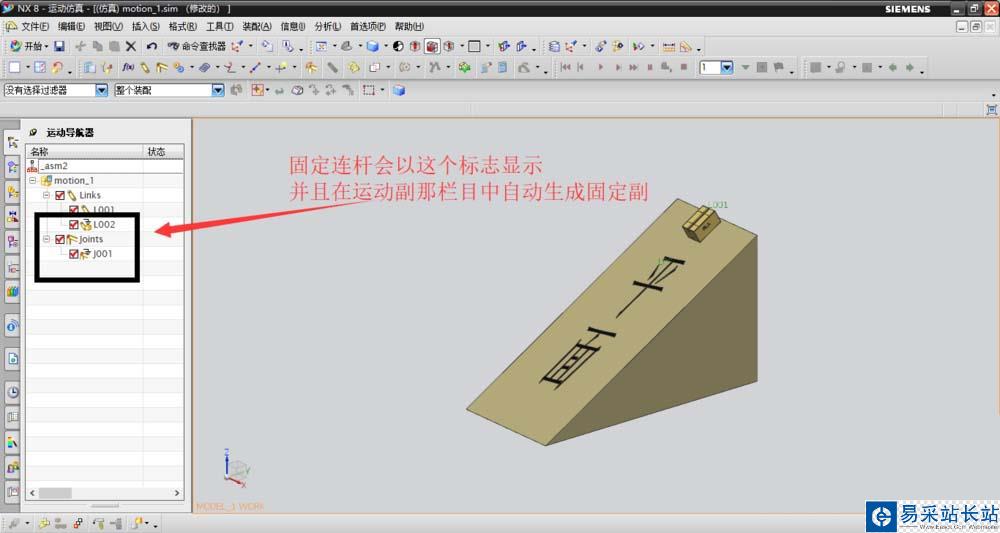

5、单击连杆命令--选择这个坡面为连杆2--在设置固定连杆打钩（因为纸箱子要在这个坡面滑下来，这个坡面是不动的所以选择固定连杆）--单击确定.我们可以在左侧特征树看到这个固定连杆--并且它在运动副栏目自动生成固定副

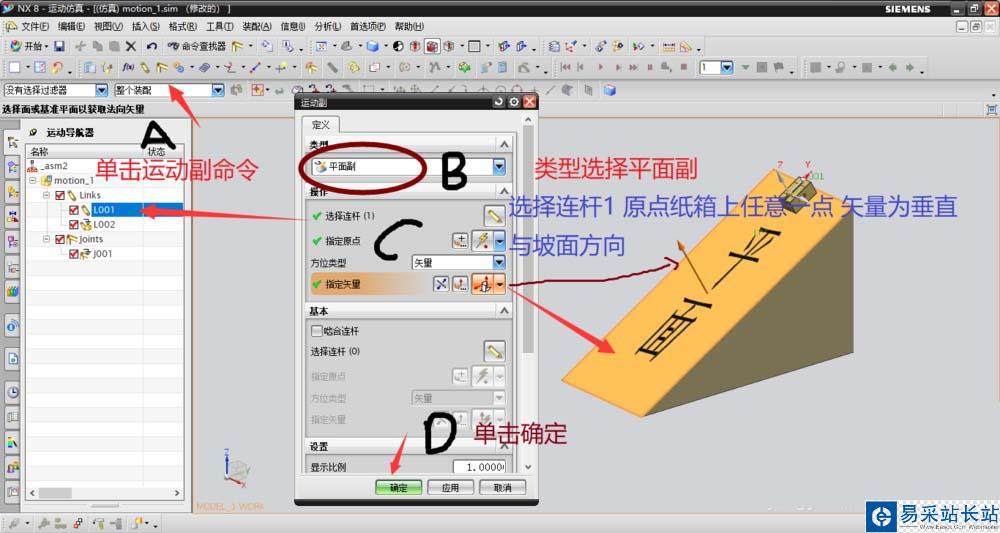

6、单击运动副命令--类型选择平面副--连杆为连杆1--原点为纸箱上任意一点--矢量为方向可以选择面/平面法相这个垂直与这个坡面就可以了---单击确定完成平面副创建

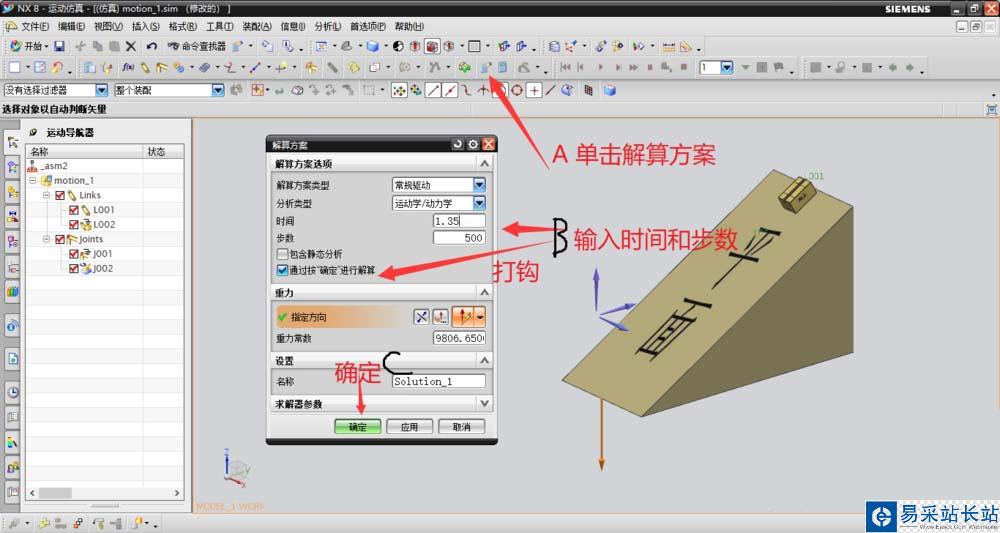

7、这个平面副用不到驱动，我们把连杆和运动副指派设置好，进行解算就可以了，单击解算方案--时间输入1.35 --步数为500--并在单击确定进行解算打上勾--单击确定进行求解，（待求解百分百）

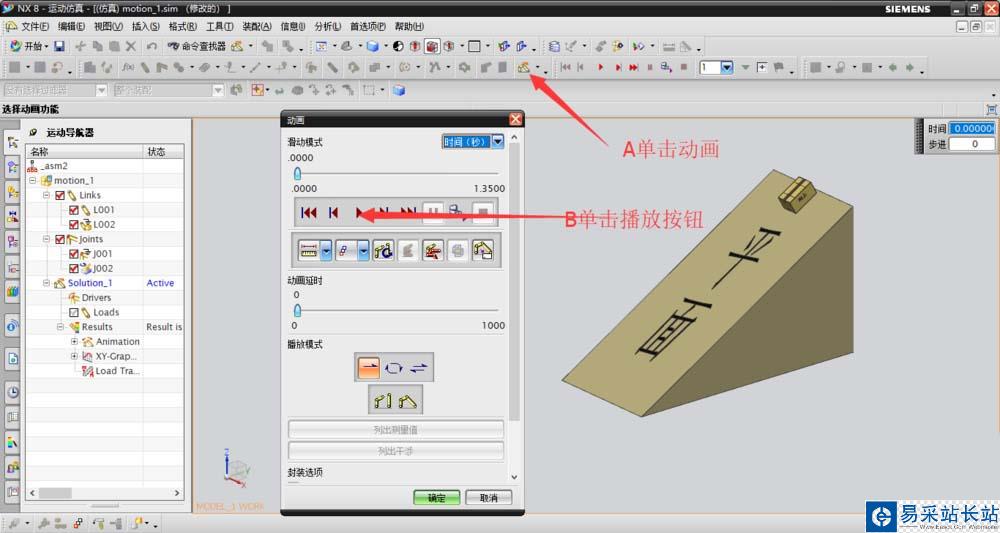

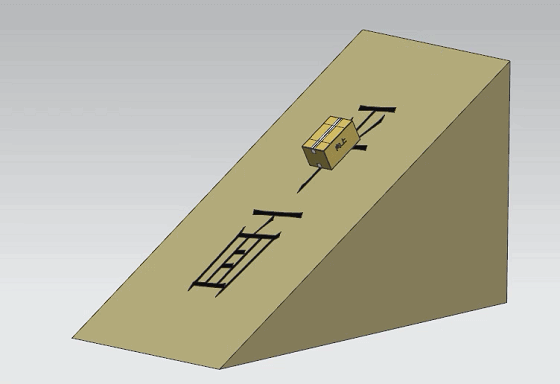

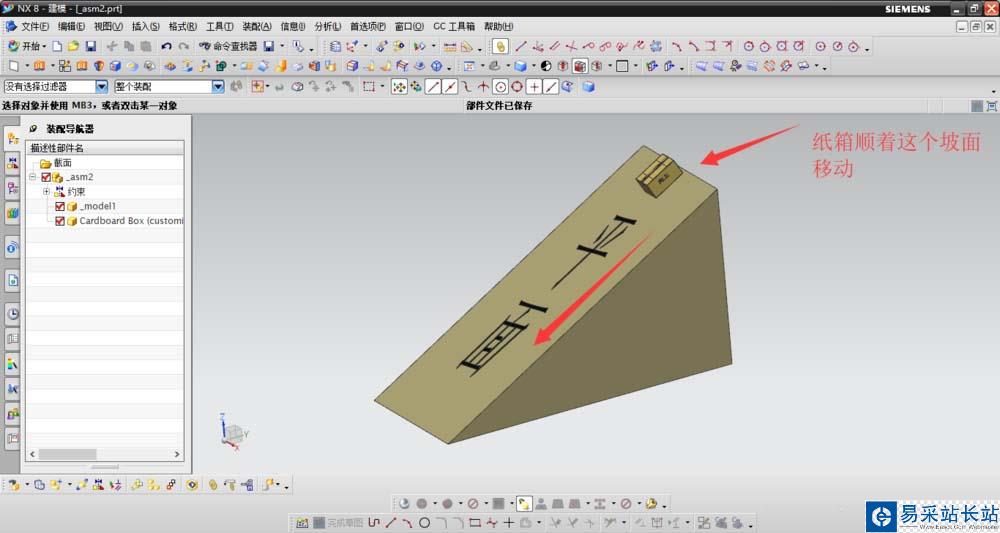

8、单击动画按钮--点播放--如下动态图所示。
