SolidWorks怎么画立体钻石模型?

SolidWorks中绘制立体模型很方便，想要绘制立体的钻石模型，该怎么绘制呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP3.0 64位 Premium 多语中文破解版(附破解文件)软件大小：12.2GB更新时间：2017-05-02

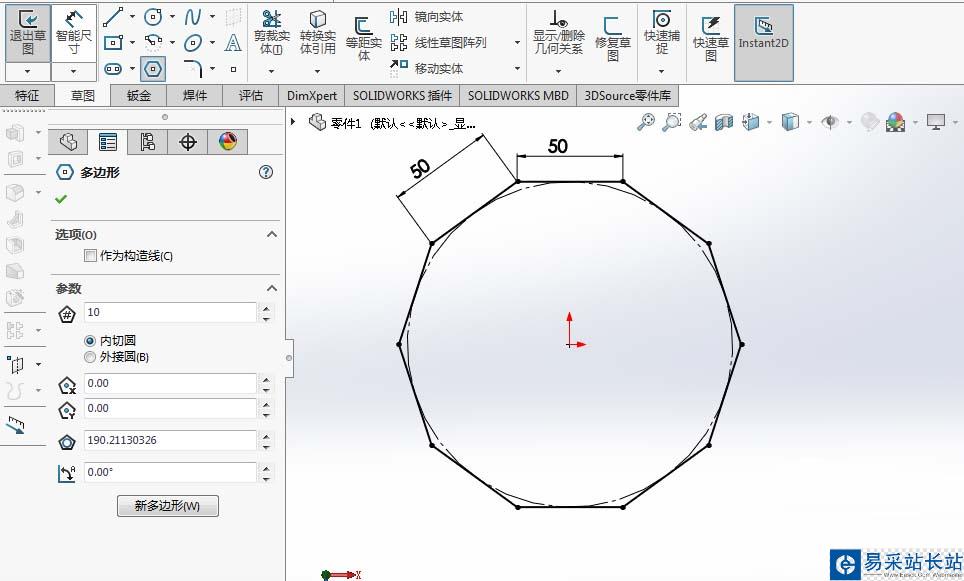

1、绘制草图，使用多边形命令，输入绘制十边形。

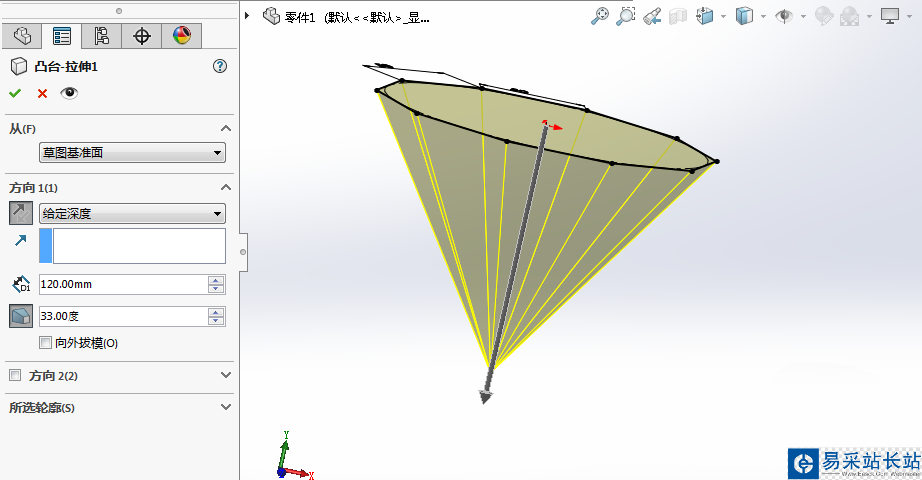

2、使用拉伸凸台和拔模命令，建立钻石下半部分的模型。

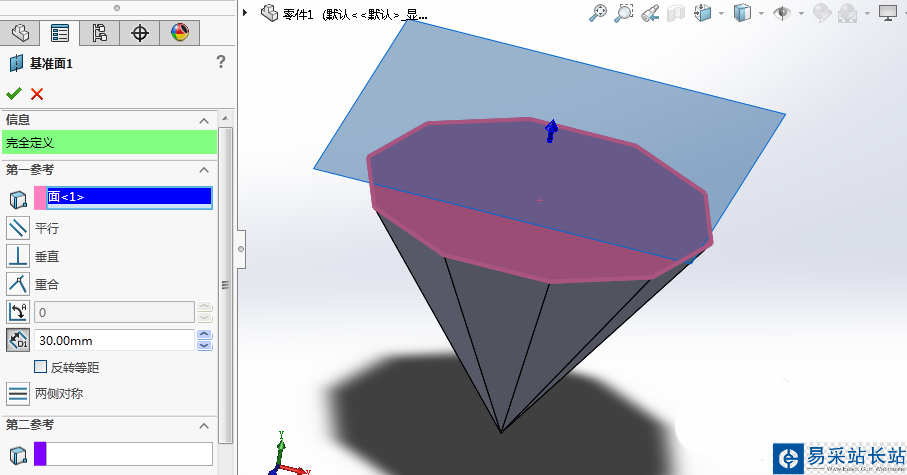

3、接下来我们在模型上端面的上方一定高度的位置建立新的基准面，用来建钻石的上半部分模型。

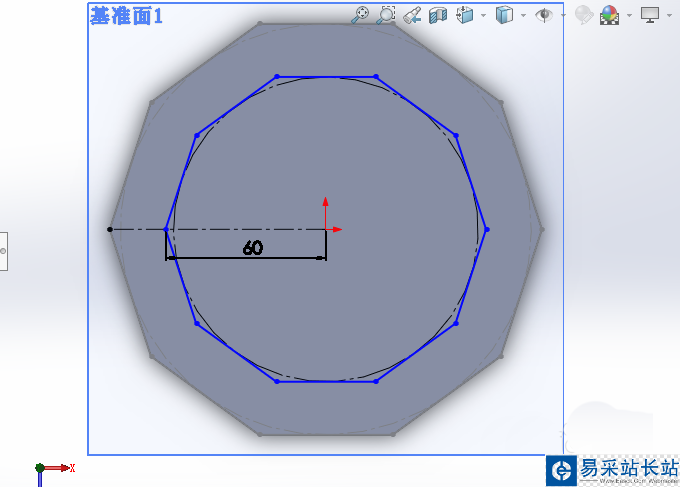

4、在建立好的这个新基准面上绘制草图如下。

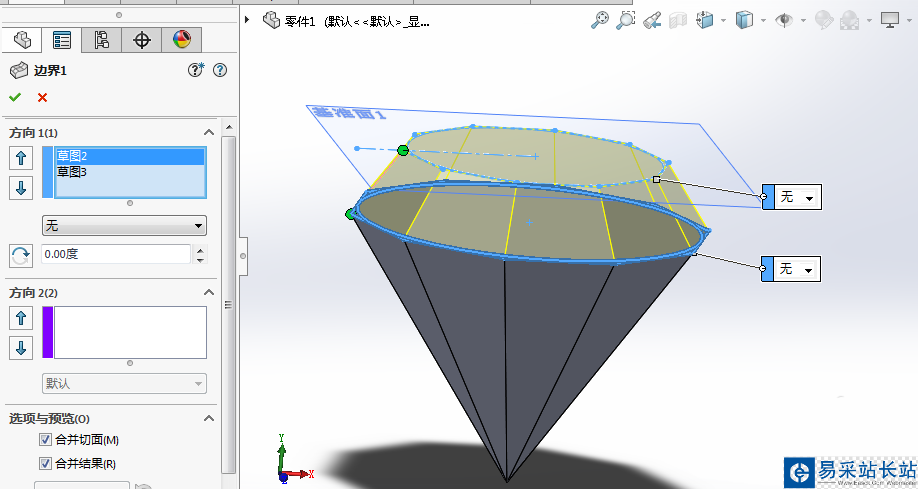

5、使用边界凸台命令，对钻石上半部分建模。

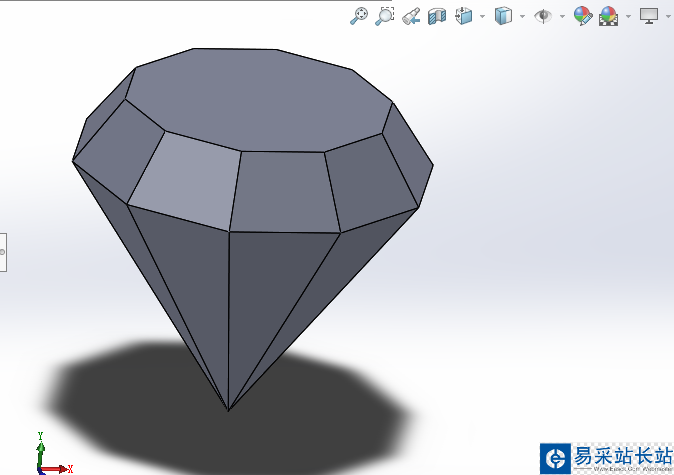

6、隐藏掉基准面，建模成功。钻石模型如下。

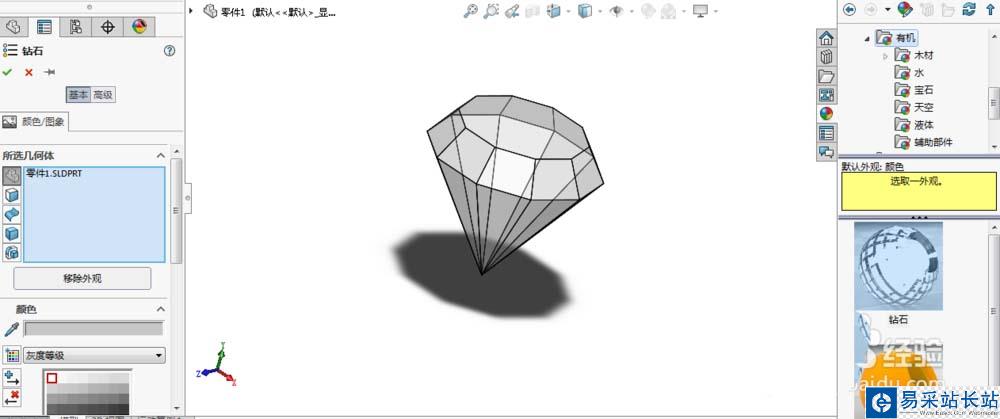

7、给钻石模型上色，结果如下。

以上就是SolidWorks中绘制立体钻石模型的教程，希望大家喜欢，请继续关注错新站长站。
