solidworks2017画U型空心管脚?

solidworks2017中想要画U型空心管脚零件，该怎么建模这个零件模型恩？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP2.0 Premium 中文特别版(附破解文件+破解教程) 64位 软件大小：7.68GB更新时间：2017-07-15

1、打开solidworks2017，并建立一个新的零件。

2、选定前视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图1，并设定相关尺寸。

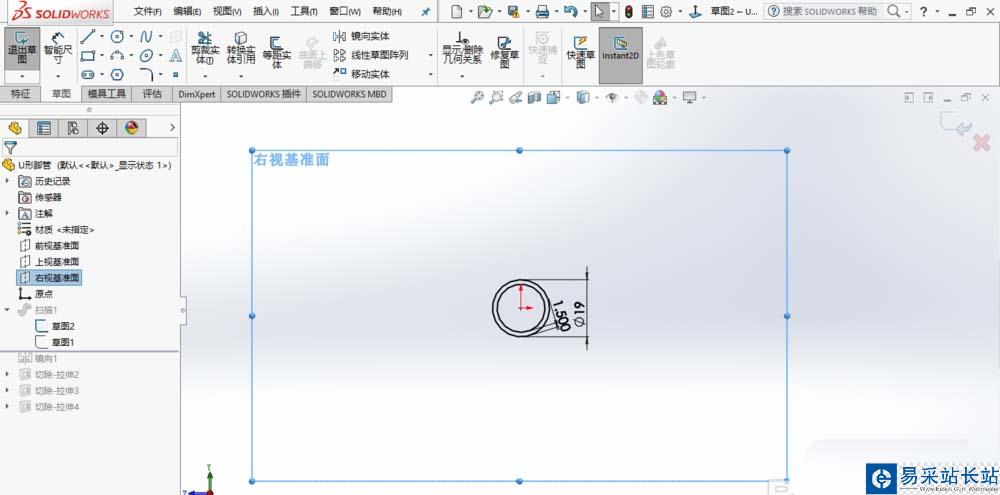

3、选定右视基准面，正视所选基准面，利用圆命令进行绘草图2，并设定相关尺寸。

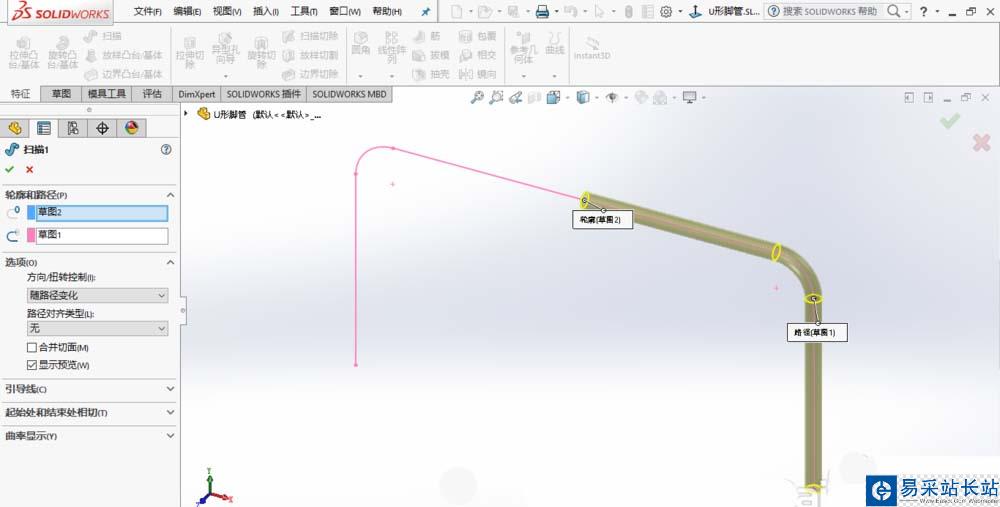

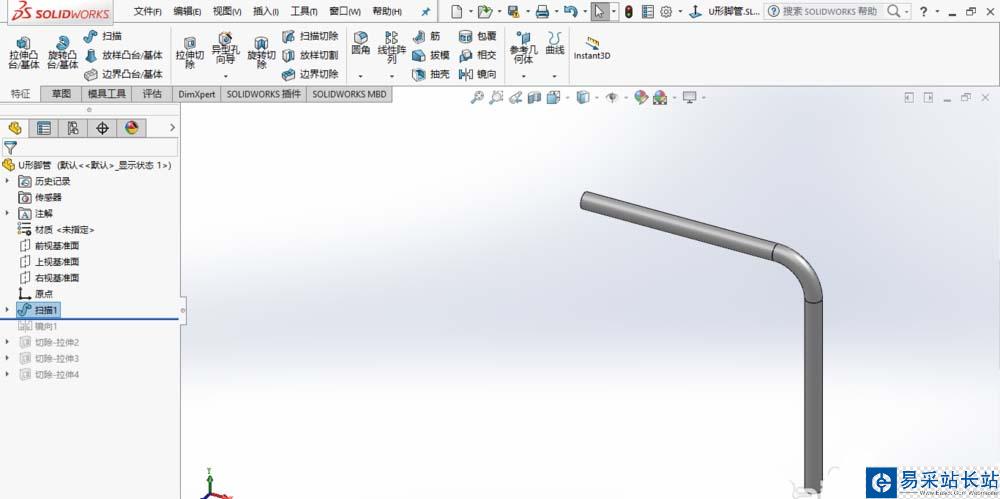

4、采用扫描特征命令，选择好草图轮廓和路径，点击确定。

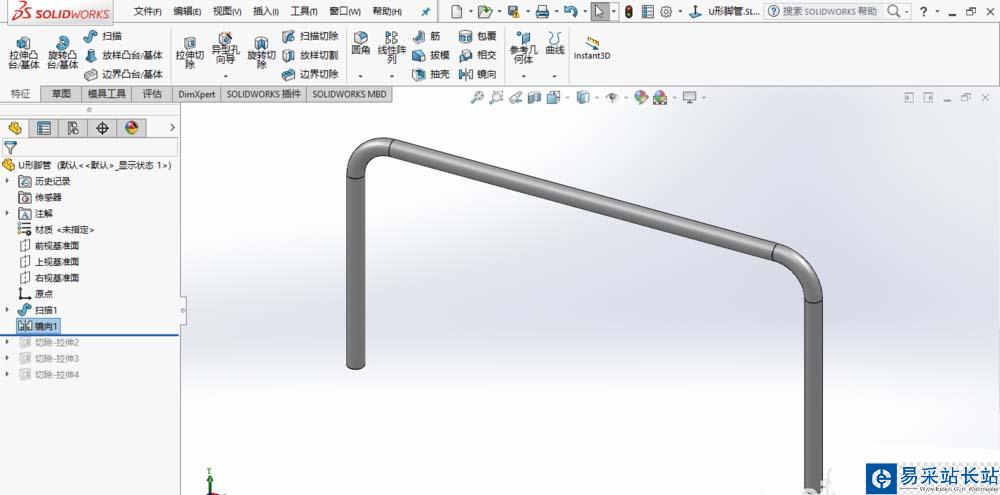

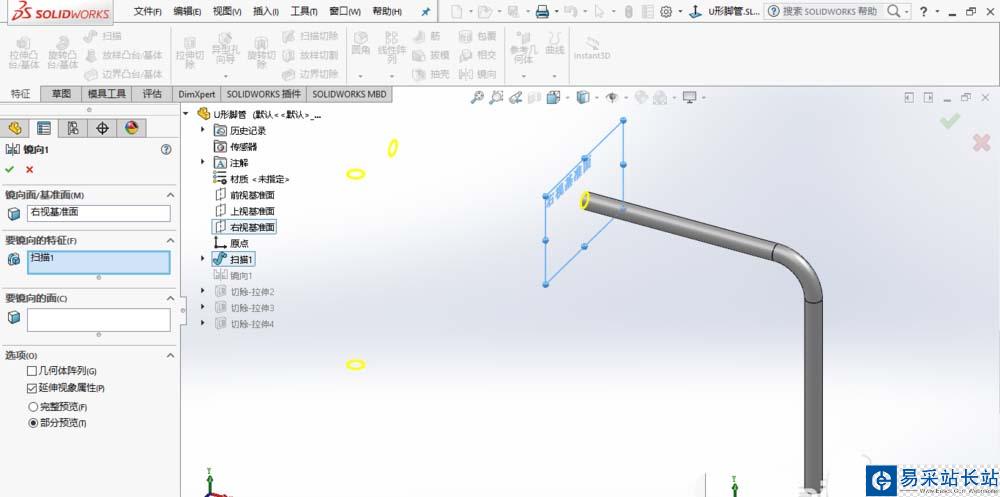

5、采用镜像特征命令，选择右视基准面为基准面，扫描特征1为镜像特征，点击确定。

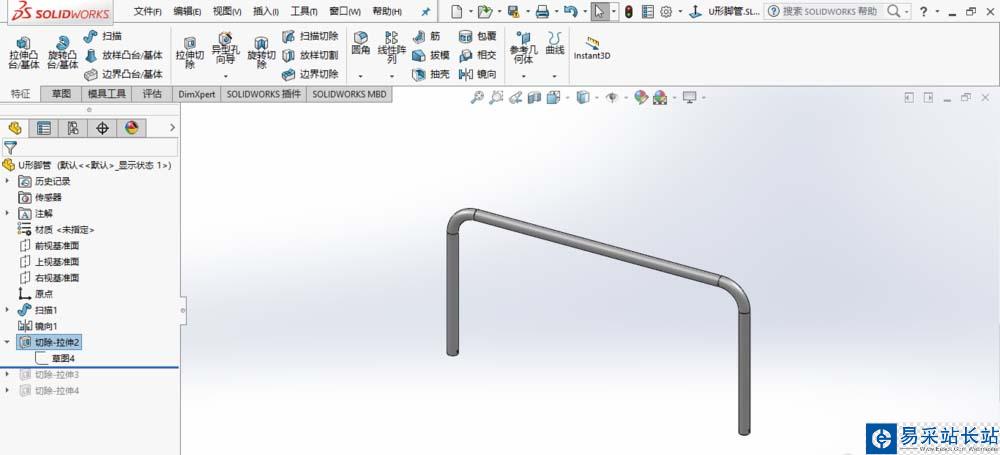

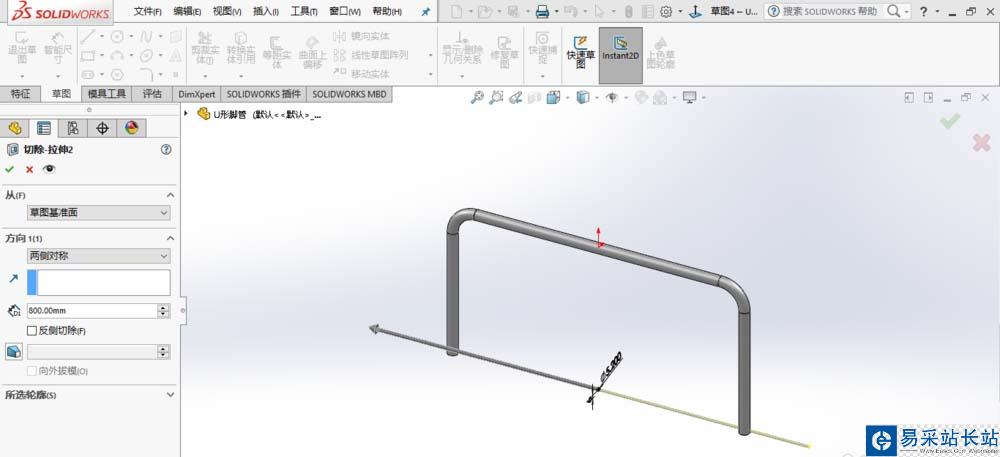

6、选定右视基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

上一页12 下一页 阅读全文
