solidworks2017怎么建模花型旋钮开关?

今天我们就来看看使用solidworks2017画旋钮开关的过程，很简单，请看下文详细介绍。

软件名称：SolidWorks 2017 SP3.0 64位 Premium 多语中文特别版(附破解文件)软件大小：12.2GB更新时间：2017-05-02

1、打开solid works2017，并建立一个新的零件。

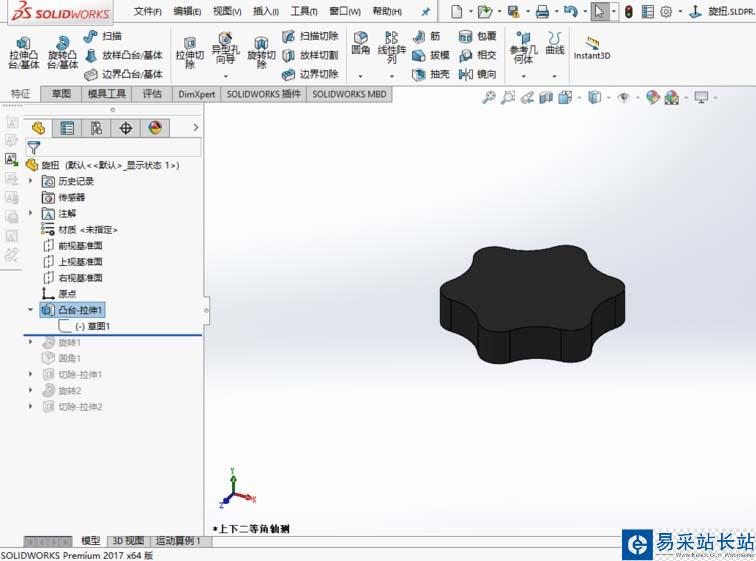

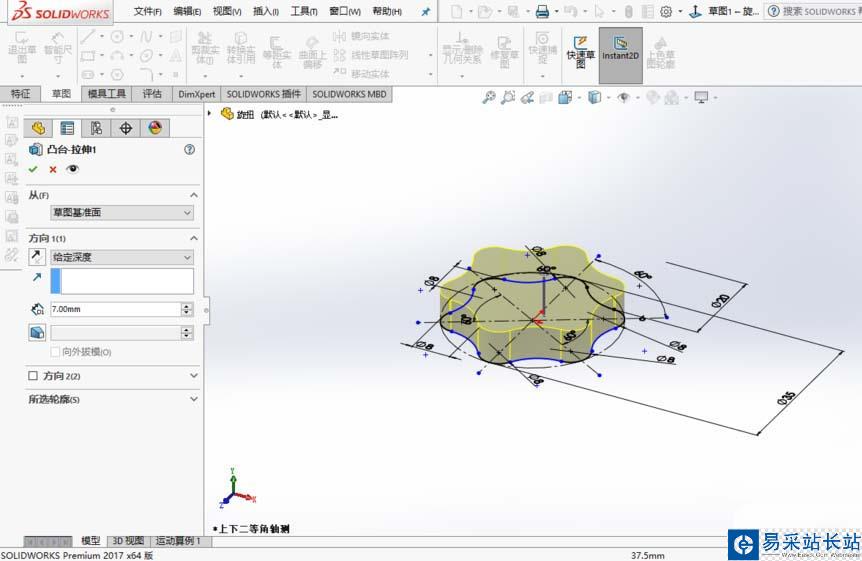

2、选定上视基准面，正视所选基准面，利用直线命令、圆弧命令、圆命令进行绘草图，并设定相关尺寸。采用拉伸凸台特征命令，点击确定。

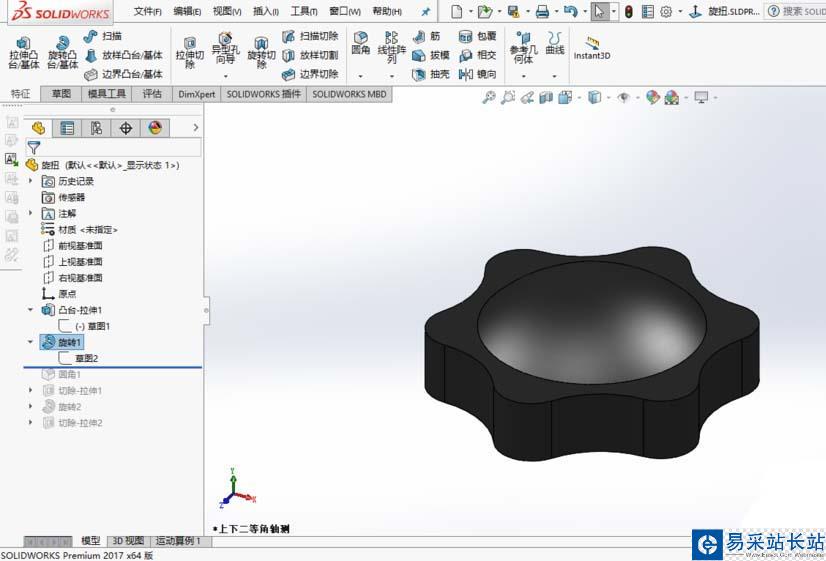

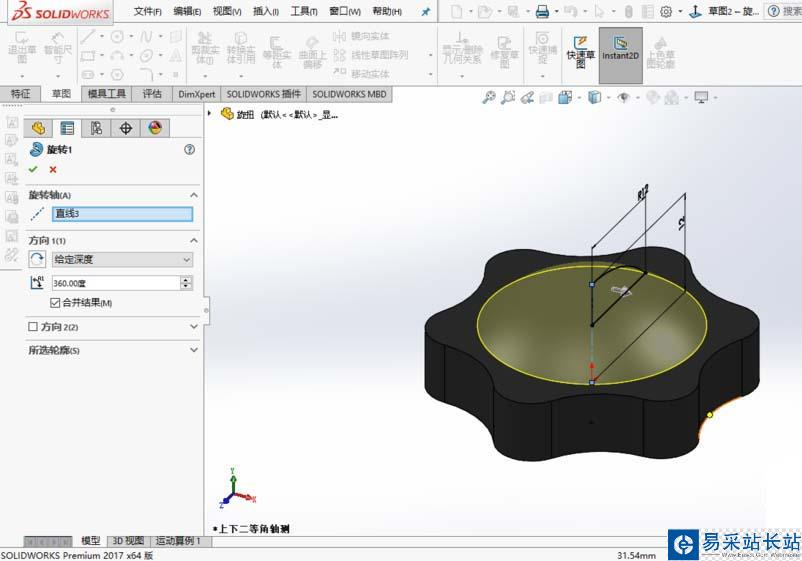

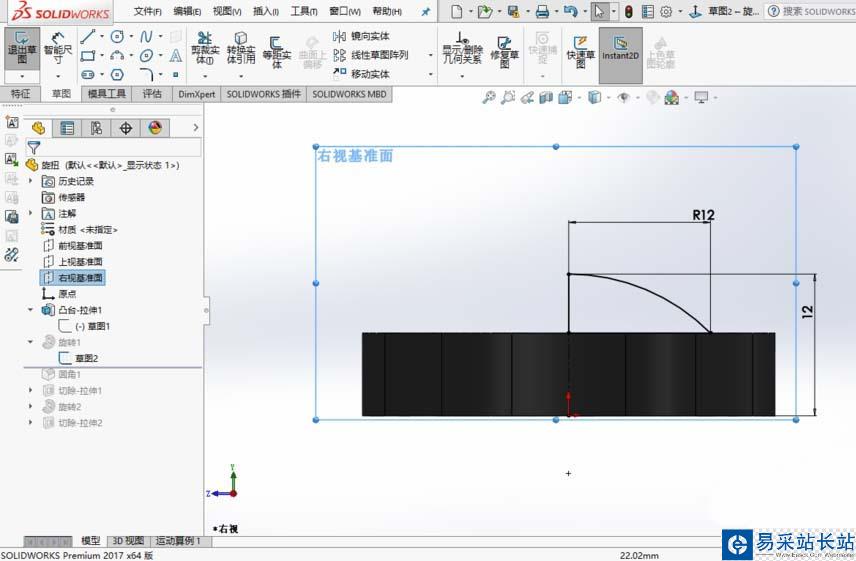

3、选定右视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图，并设定相关尺寸。采用旋转凸台特征命令，点击确定。

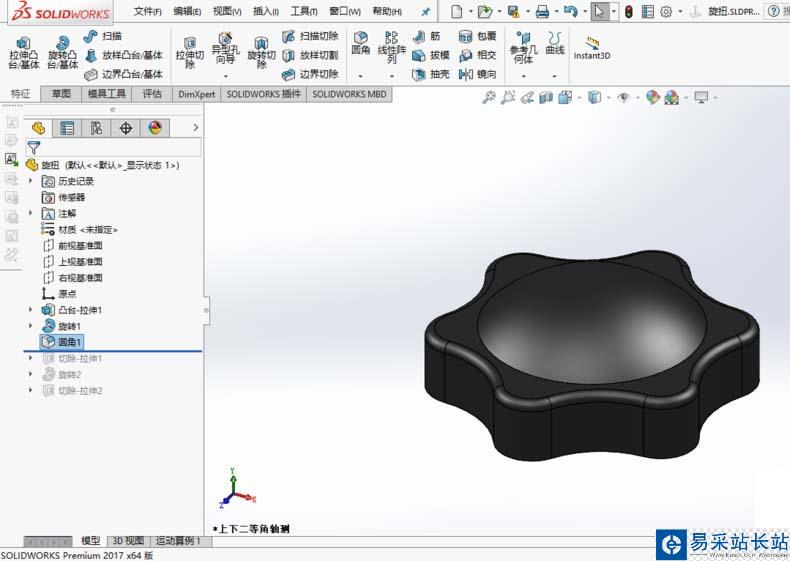

4、采用圆角特征命令，点击确定。

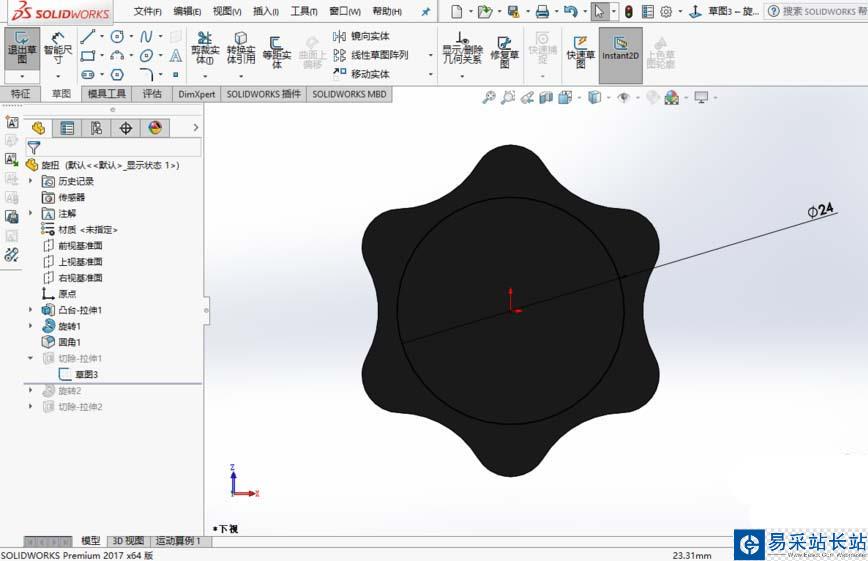

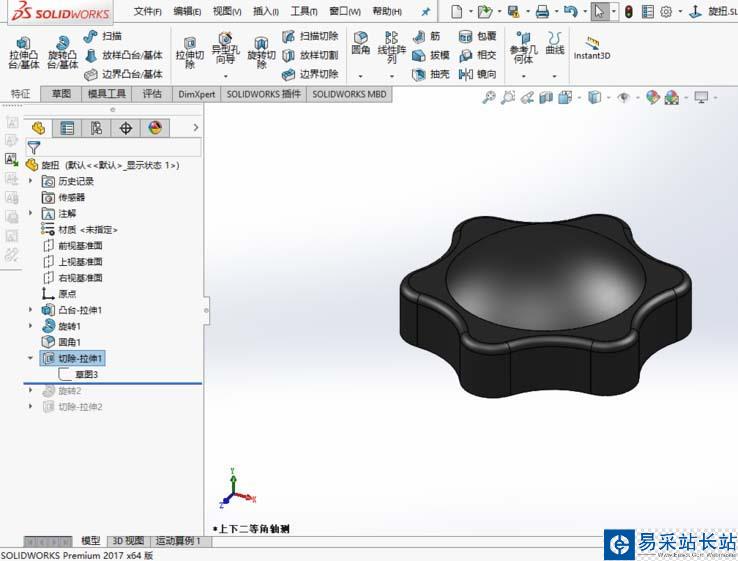

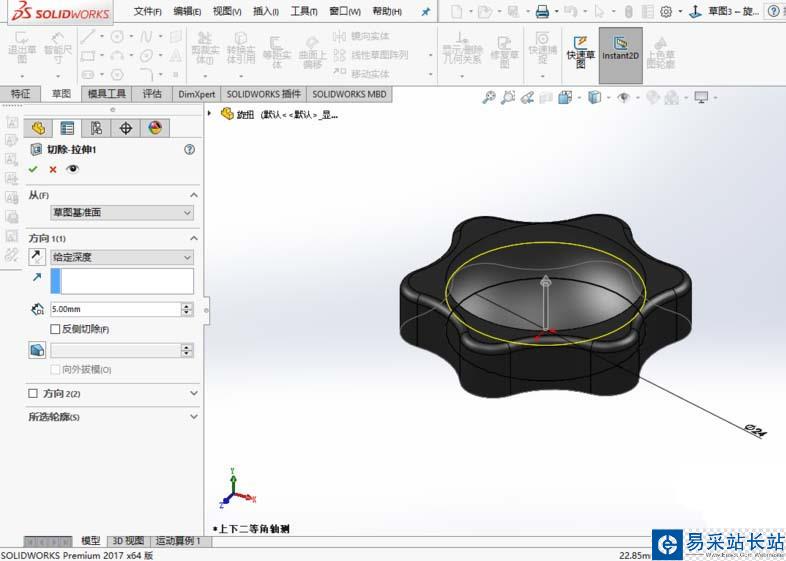

5、选定模型下底面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。
