solidworks螺纹孔的装饰螺纹线无法显示怎么办?

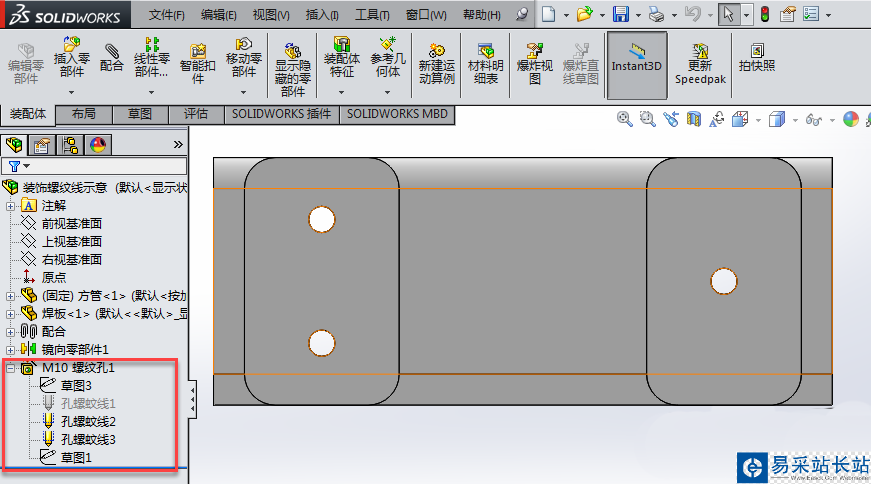

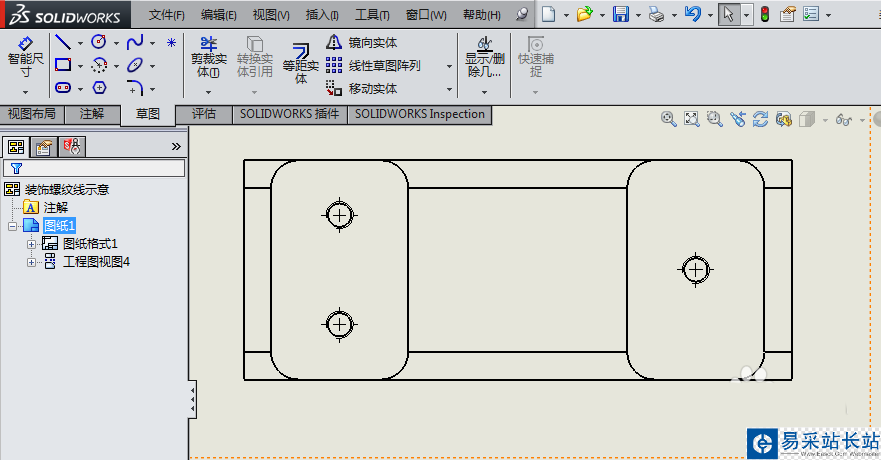

在出solidWorks装配体的工程图过程中，常常会出现螺纹孔的装饰螺纹线无法显示的情况，特别是当此螺纹孔特征是在装配体中生成的时候（如下图所示），该怎么解决这个问题呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP1.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：13.98GB更新时间：2018-01-11

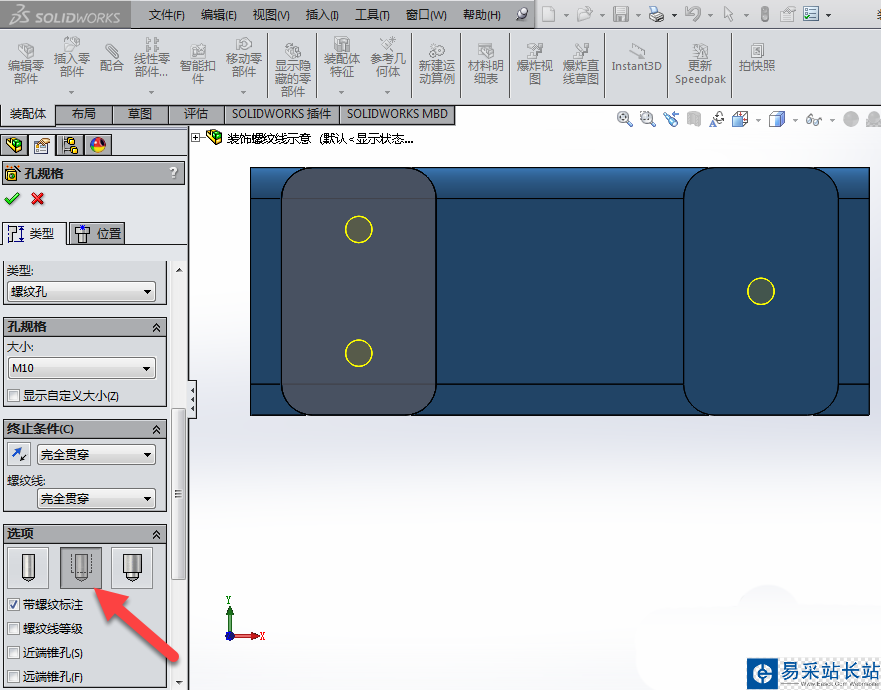

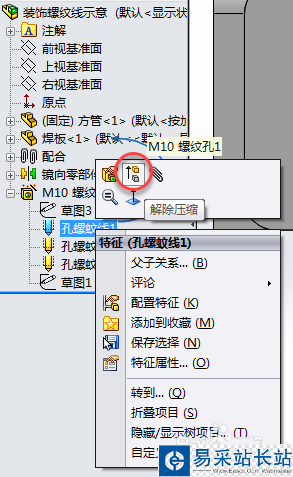

1、出现这个问题时，首先应该打开装配体对应的螺纹孔特征，确保孔规格里选项一栏的“装饰螺纹线”被选中，另外还要确认特征下面的装饰螺纹线特征没有被压缩，如果被压缩了的话需要点击右键将其解除压缩。

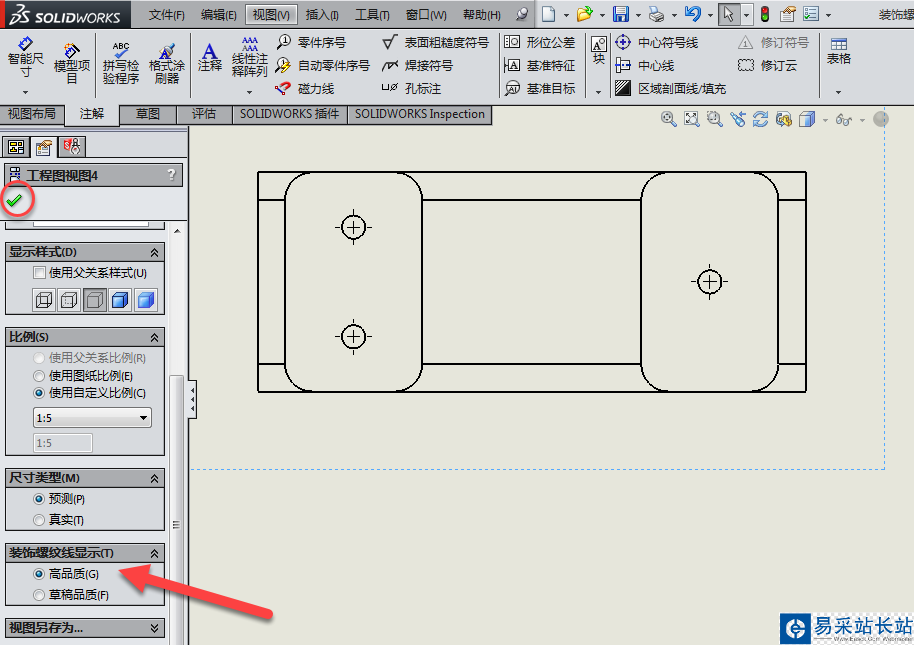

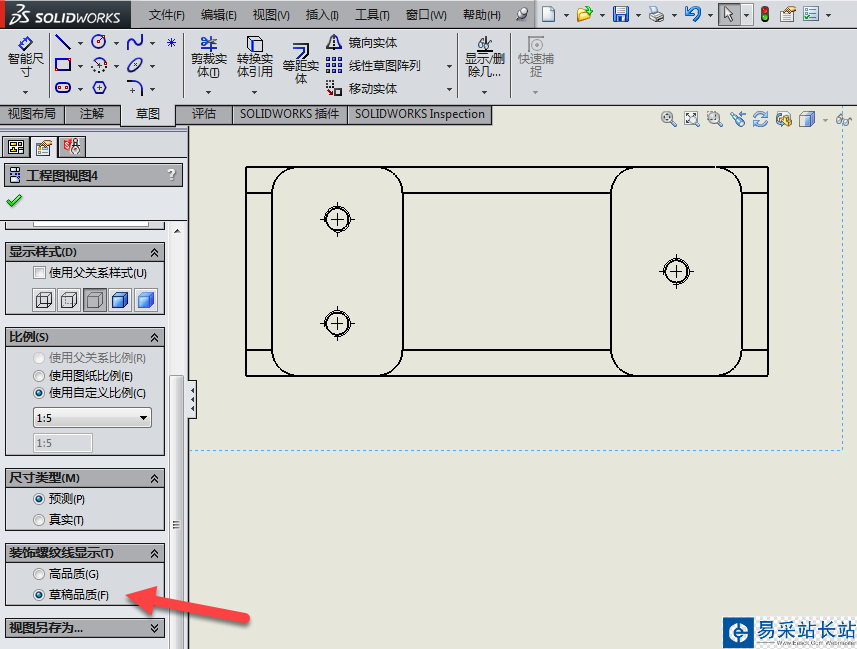

2、切换到工程图界面，点击需要显示装饰螺纹线的视图，在左侧的选项卡“装饰螺纹线显示”这一栏中选择“高品质（G）”,打钩确定后装饰螺纹线有时会出现，问题就解决了，如果没有出现的话需要进行下一步操作。

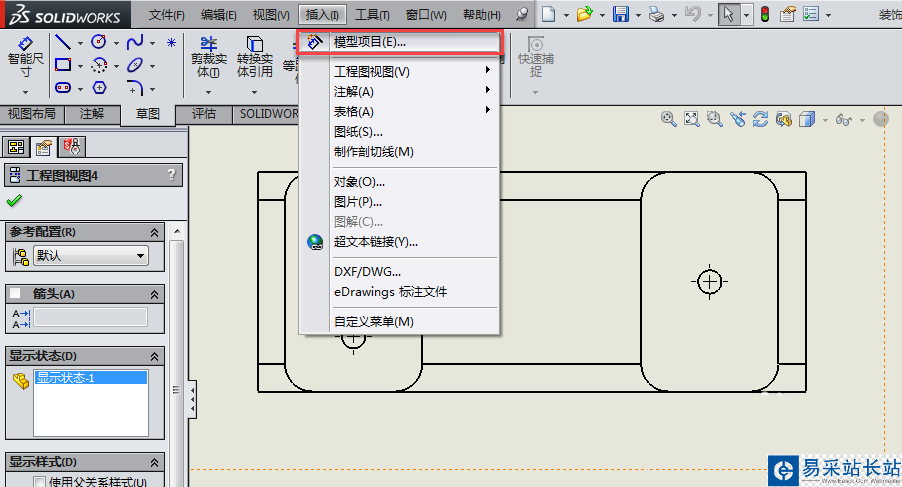

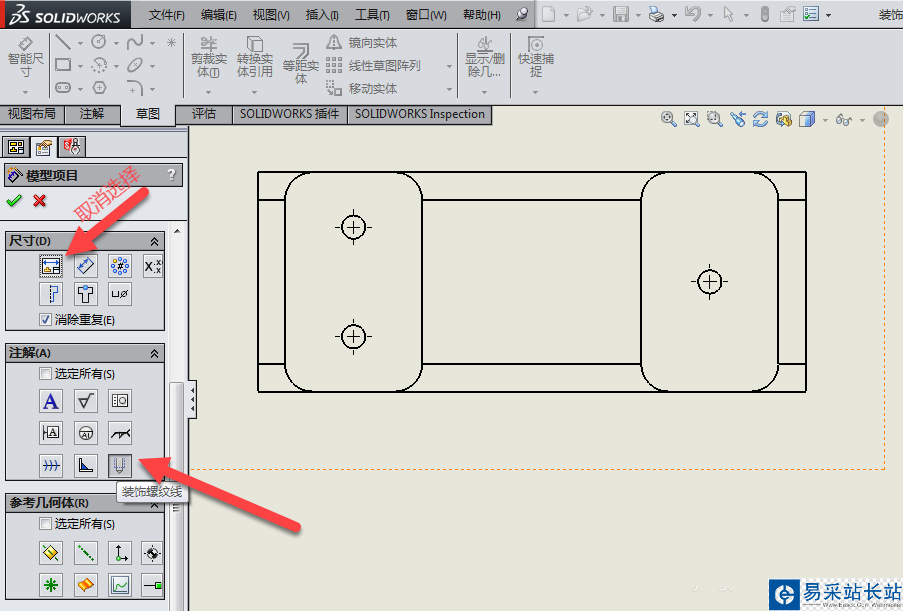

3、点击选择要插入装饰螺纹线的视图，然后在菜单栏中依次点击“插入—>模型项目”，在左侧的选项卡里“注解（A）”这一栏中将装饰螺纹线选上，最后打钩确认即可。（插入模型项目时，soliworks默认选择了“为工程图标注”，可以将其取消选择，以免插入一堆无关的尺寸）

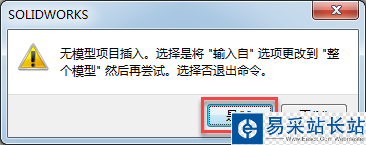

4、中途弹出“无模型项目插入…”，点击“是”这个选项后，视图中装饰螺纹线就出现了

5、如果经过以上步骤后装饰螺纹线仍然未出现，可以将“装饰螺纹线显示”改为“草稿品质”后再按以上步骤，依次点击“插入—>模型项目”插入一次。还是没有出现的话就再改为“高品质”后插入模型项目中的装饰螺纹线，如此反复操作，直至装饰螺纹线出现为止。

6、如果在“草稿品质”与“高品质”反复切换并插入模型项目4到5次后，装饰螺纹线仍未出现的话，可能是软件本身的显示问题导致的；可以试试保存好工程图文件后，关闭重启solidworks再将该文件打开，看看装饰螺纹线有没有出现。
