creo4.0工程图怎么创建族表?

creo4.0中想要创建族表，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：PTC CREO 4.0 M030 官方中文特别版(附破解文件+许可证+安装教程) 64位软件大小：5.86GB更新时间：2017-09-26

1、打开creo4.0，打开如下图模型文件。

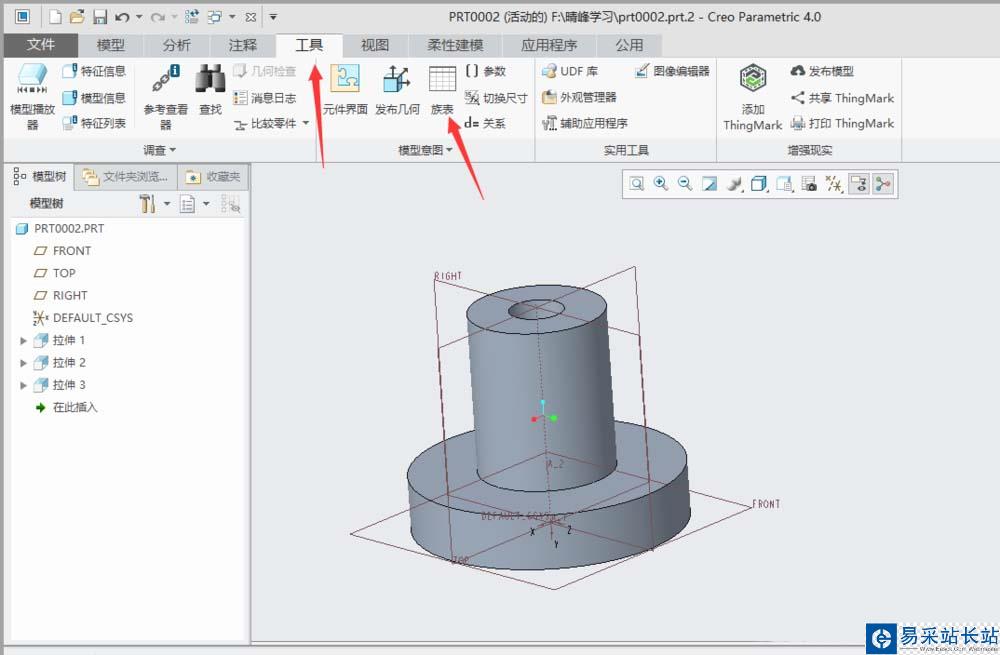

2、切换到“工具”功能选项。单击模型意图区域中的“族表”。

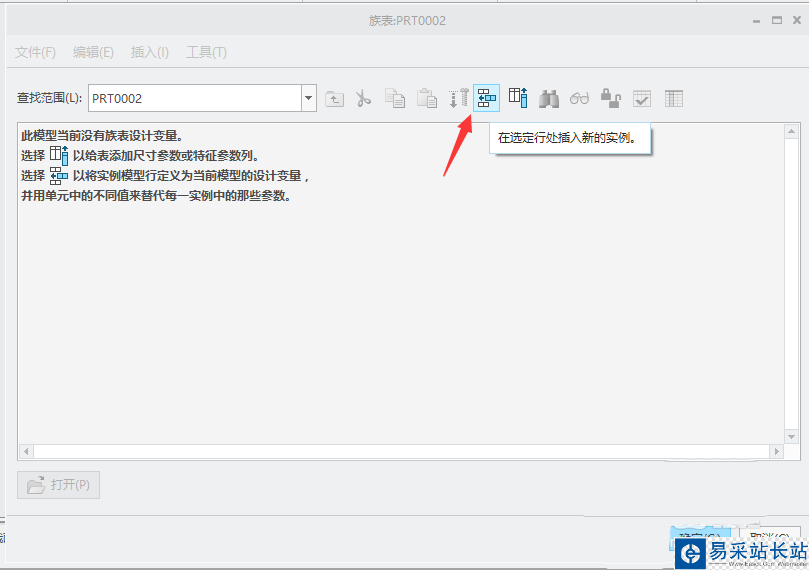

3、弹出“族表：PRT0002”对话框。（PRT0002是文件名称），单击“插入新的实例”命令。

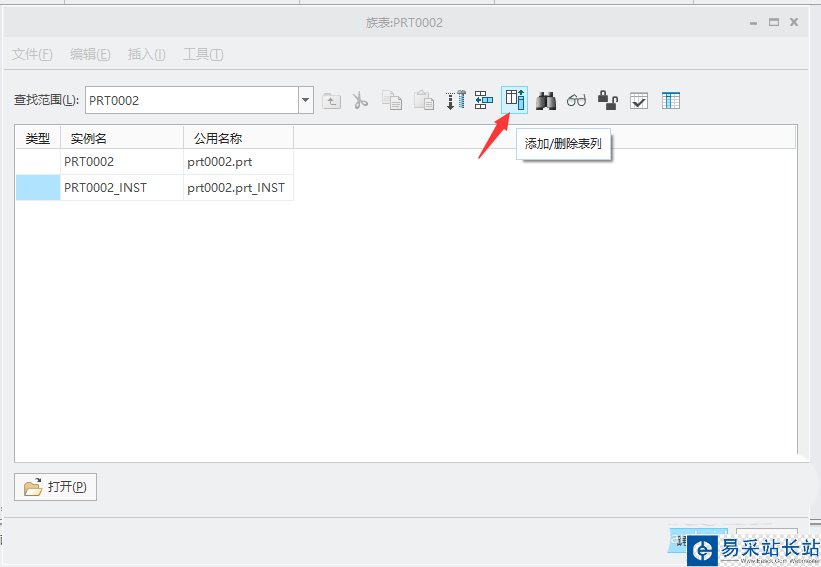

4、单击“添加/删除表列'命令。

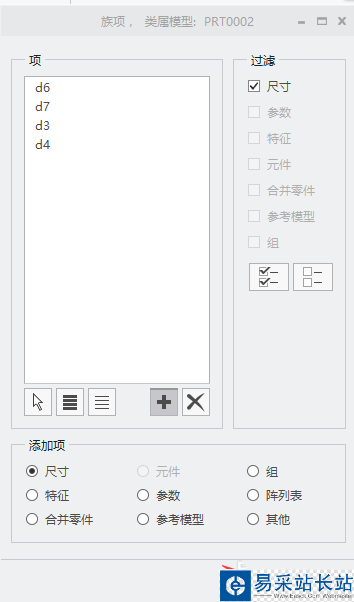

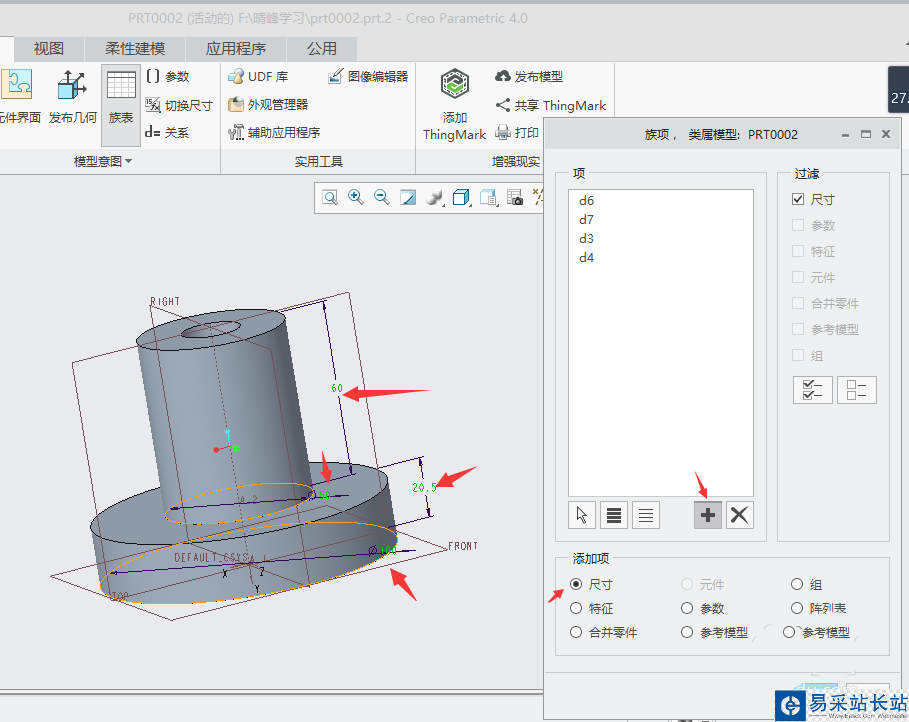

5、弹出”族项，类型模型：PRT0002“对话框。在”添加项“选中尺寸，单击”添加“符号。单击模型中的特征，会出现尺寸。单击尺寸把尺寸添加到”族项，类型模型：PRT0002“对话框中的”项“

6、单击”族项，类型模型：PRT0002“对话框中的”确定“。

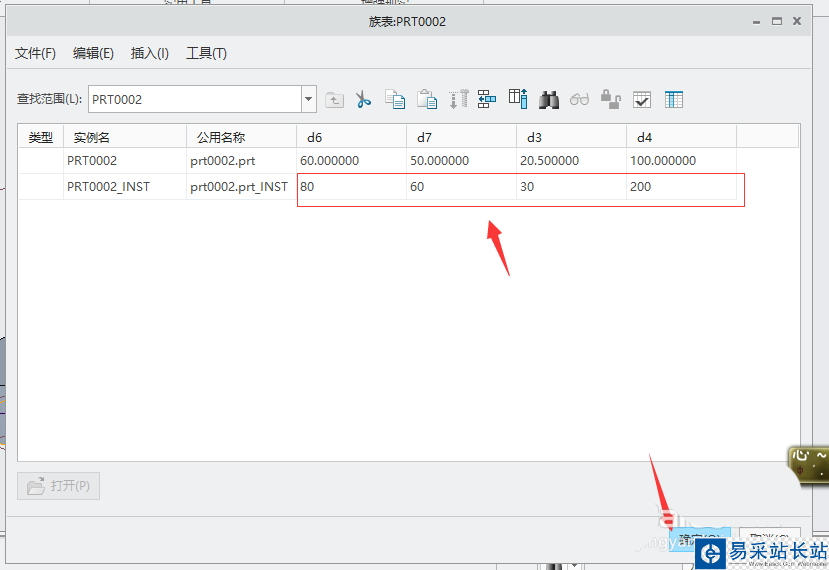

7、回到“族表：PRT0002”对话框，输入实例PRT0002_INST的尺寸（比如：d6 尺寸为 80 ， d7 尺寸为60，d3 尺寸为30，d4 尺寸为200.），单击“族表：PRT0002”对话框中的”确定“。

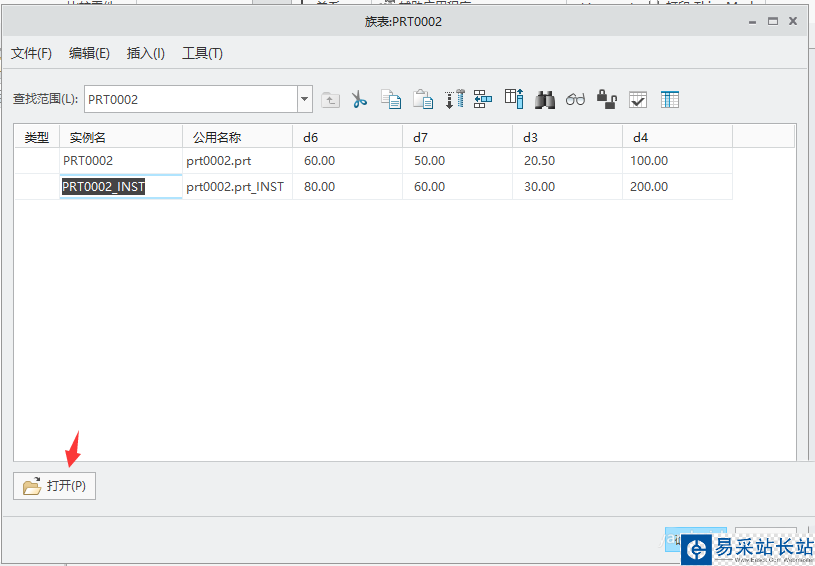

8、这样就创建了族表，选中族表中的实例，然后单击族表对话框中的”打开“就能打开实例。

以上就是creo4.0创建族表的教程，希望大家喜欢，请继续关注错新站长站。
