creo4.0工程图尺寸公差怎么标注?

creo4.0工程图想要创建尺寸公差，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：PTC CREO 4.0 M030 官方中文特别版(附破解文件+许可证+安装教程) 64位软件大小：5.86GB更新时间：2017-09-26

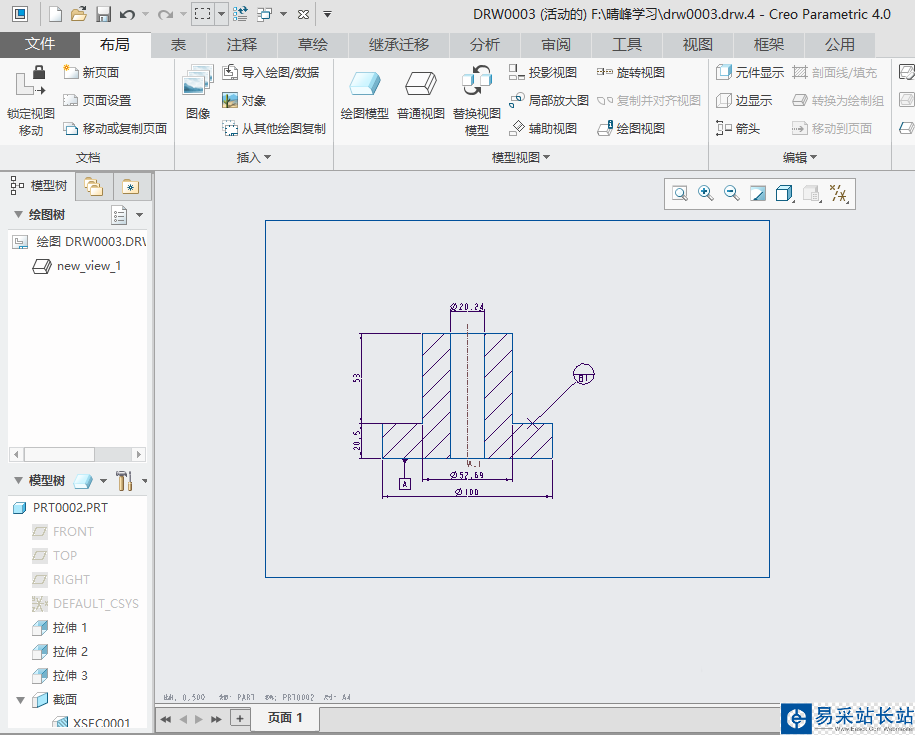

1、打开creo4.0软件，打开一个工程图文件。如下图

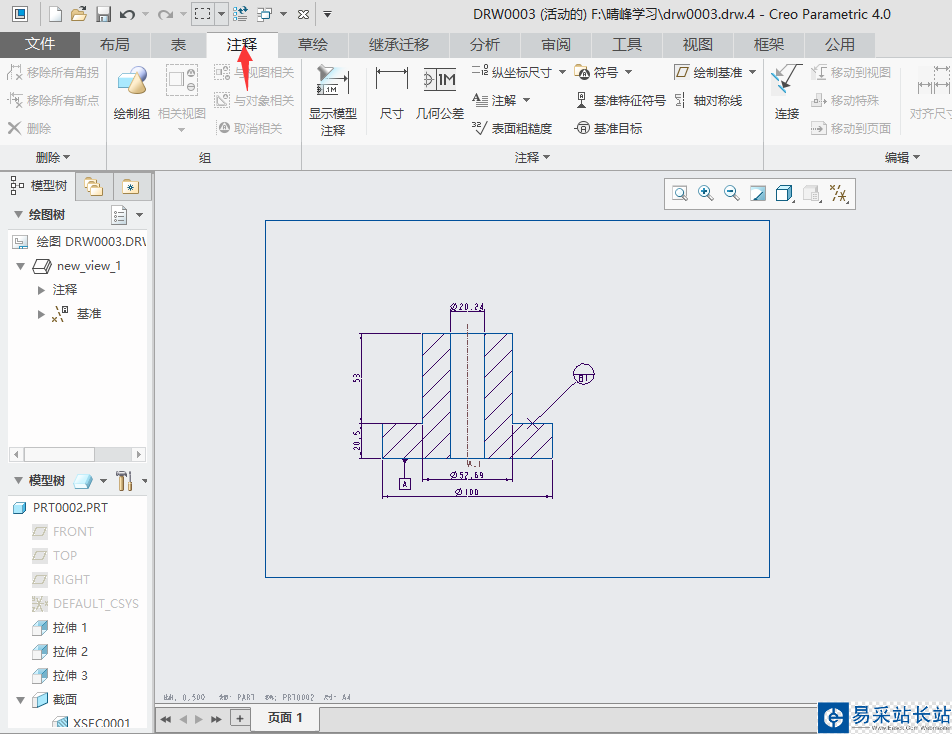

2、切换到“注释”功能选项。

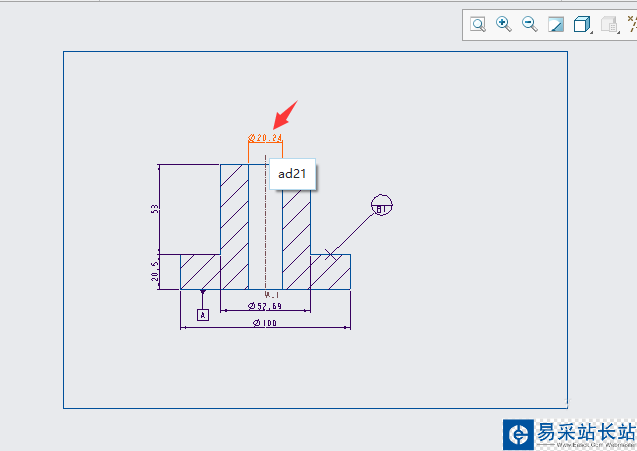

3、双击Φ20.24尺寸。

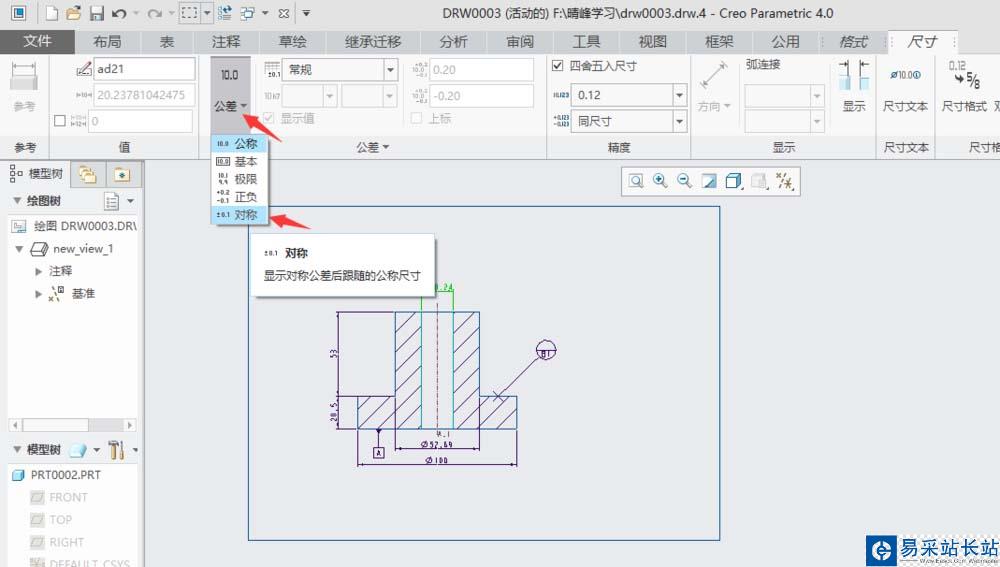

4、在弹出的尺寸控制板中，单击“公差”，在弹出的方式选择“对称”。

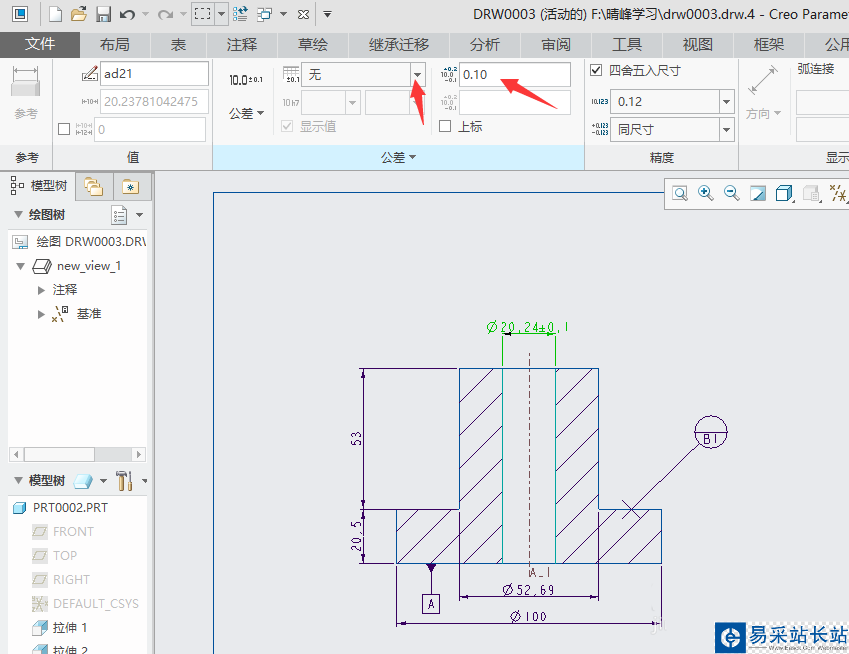

5、单击“公差标”右边的下拉按钮，选择“无”，在公差值栏输入（0.1）。

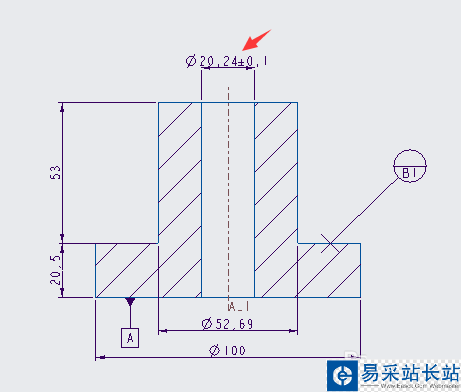

6、完尺寸公差的创建。

以上就是creo4.0工程图尺寸公差的标注方法，希望大家喜欢，请继续关注错新站长站。
