creo4.0侧面不同角度怎么拔模?

creo拔模一般是拔模角度相同的，能不能拔模不同角度的呢？今天我们就来看看不同绝度拔模的方法。

软件名称：PTC CREO 4.0 M030 官方中文特别版(附破解文件+许可证+安装教程) 64位软件大小：5.86GB更新时间：2017-09-26

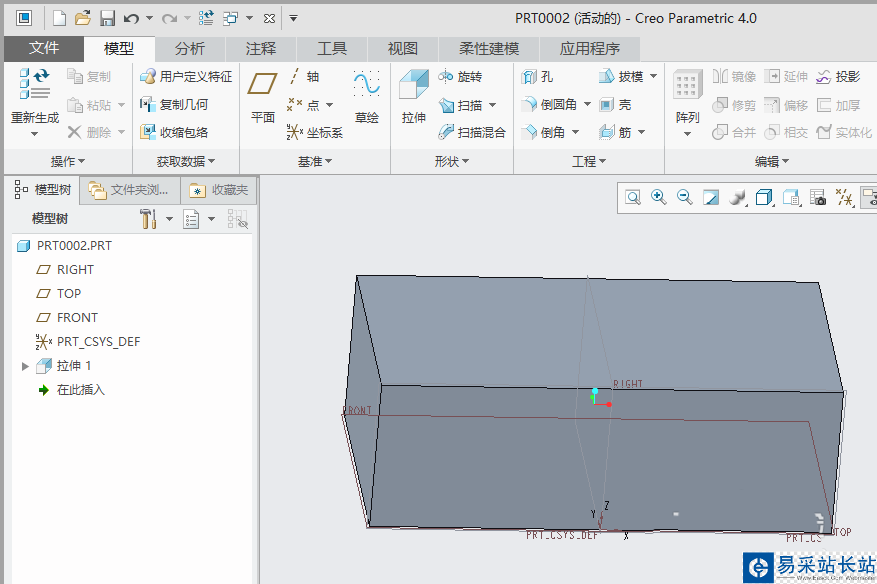

1、打卡creo4.0软件，为了好举例我们拉伸一个长方体（如下图）。

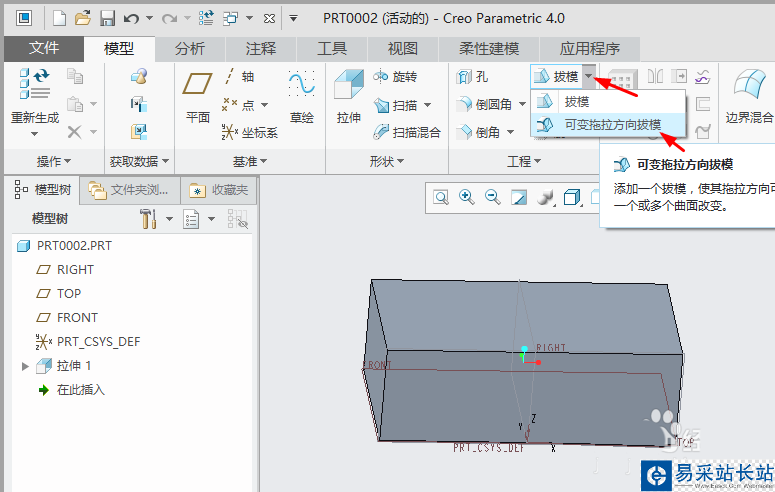

2、单击“模型”功能卡“工程”区域中的拔模下拉按钮，选择“可变拖拉方向拔模”。

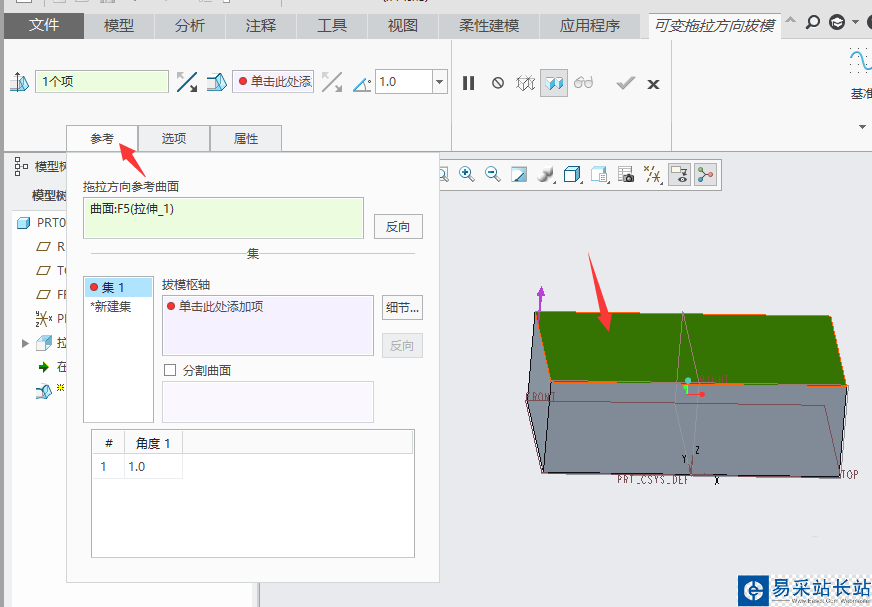

3、单击“可变拖拉方向拔模”控制板中的“参考”，单击长方体上表面为拖拉方向参考曲面。

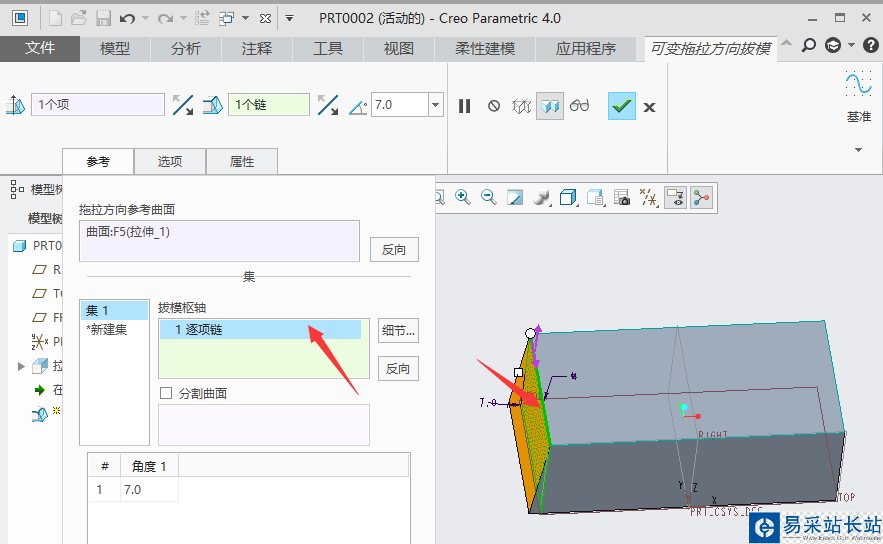

4、单击“拔模枢轴“栏的方框,选择长方体上表面左侧边。

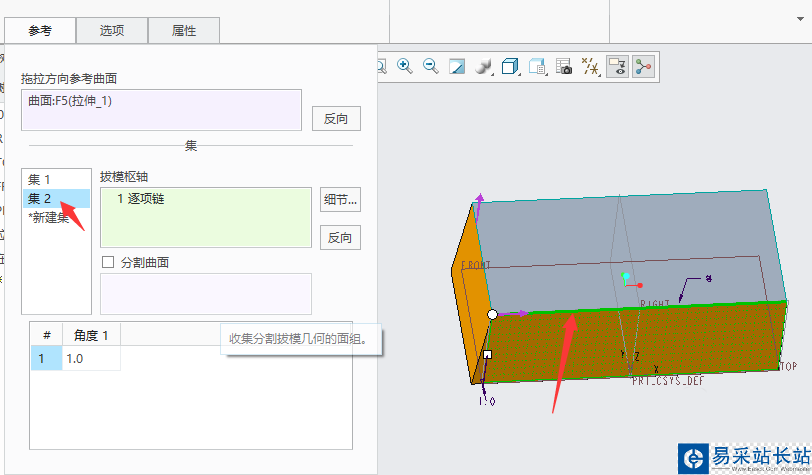

5、单击“新建集”创建集2，单击长方体上表面下边。

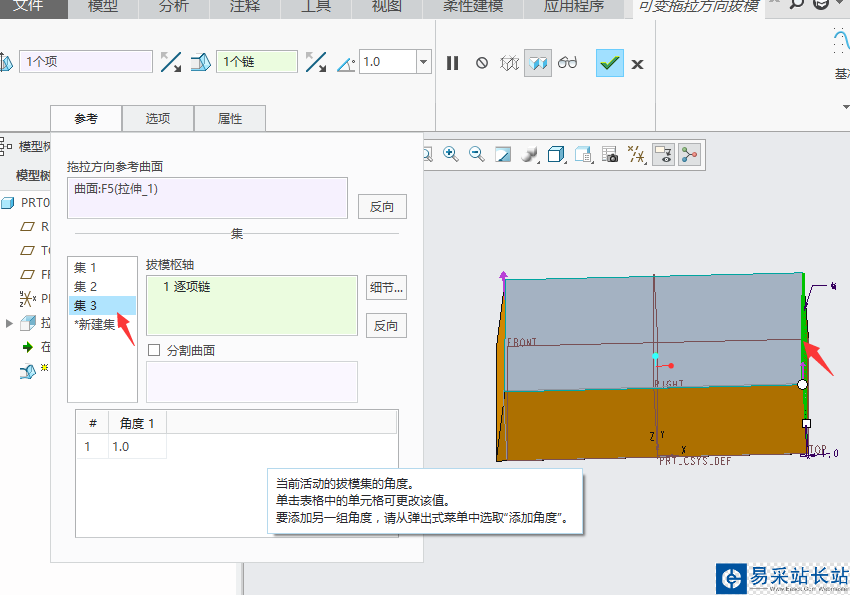

6、单击“新建集”创建集3，单击长方体上表面右边。

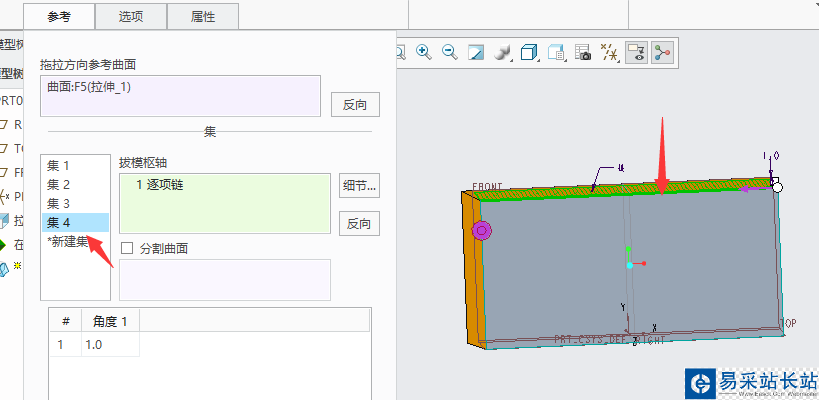

7、单击“新建集”创建集4，单击长方体上表面上边。

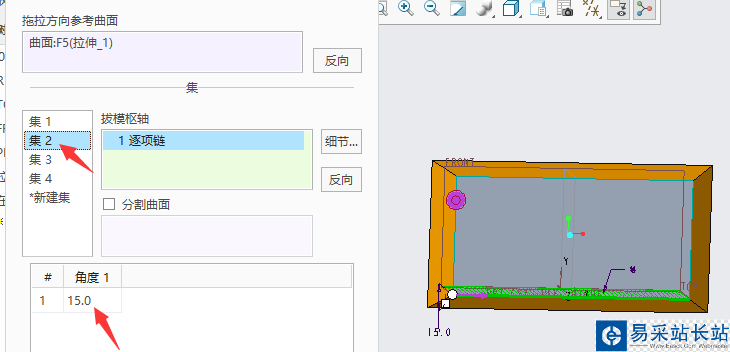

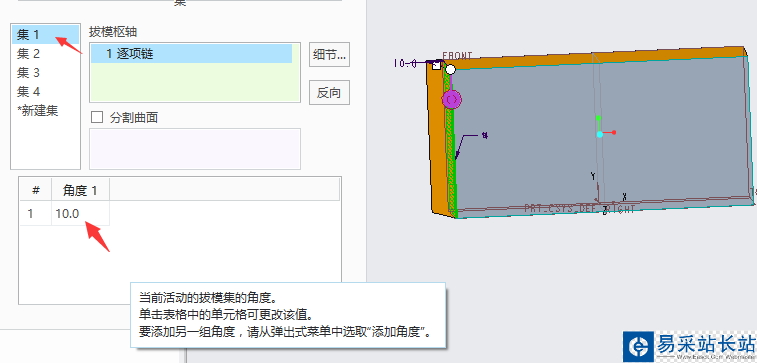

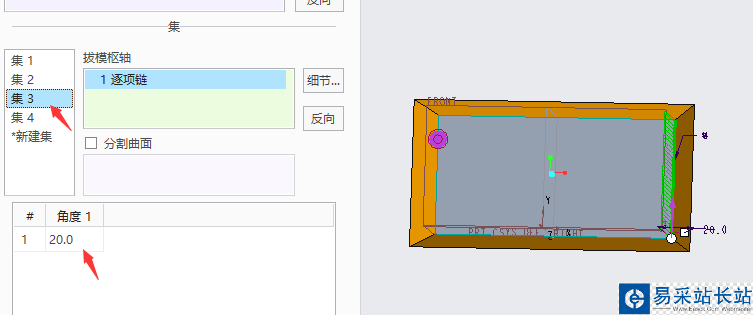

8、修改拔模角度，不如（集1:10度，集2:15度，集3：20度，集4:5度）。

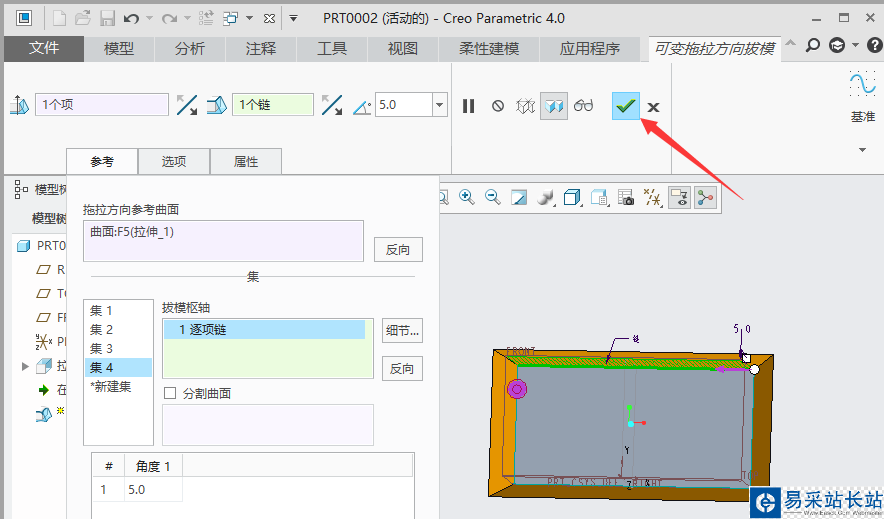

9、单击“可变拖拉方向拔模”控制板中的“确定”按钮。

以上就是creo拔模的教程，希望大家喜欢，请继续关注错新站长站。
