SolidWorks怎么创建模具?

SolidWorks中建模模具很简单，本今天我们就来介绍型腔的制作，流道及其它部分不做介绍，请看下文详细介绍。

软件名称：SolidWorks 2017 SP2.0 Premium 中文特别版(附破解文件+破解教程) 64位 软件大小：7.68GB更新时间：2017-07-15

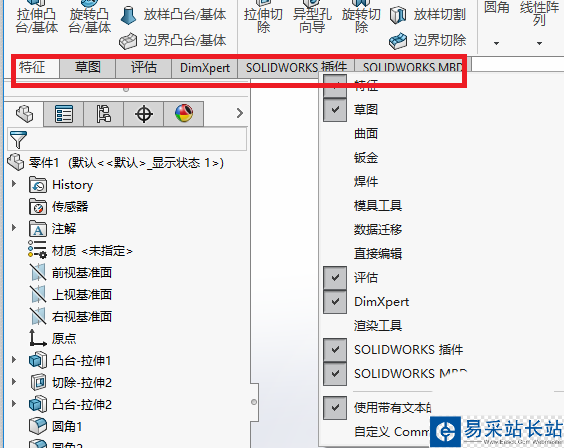

1、打开SolidWorks模具工具，SolidWorks默认是没有打卡模具工具的，所以需要将模具工具打开。具体方法是:将鼠标放在图中红框内，单击右键，单击模具工具。

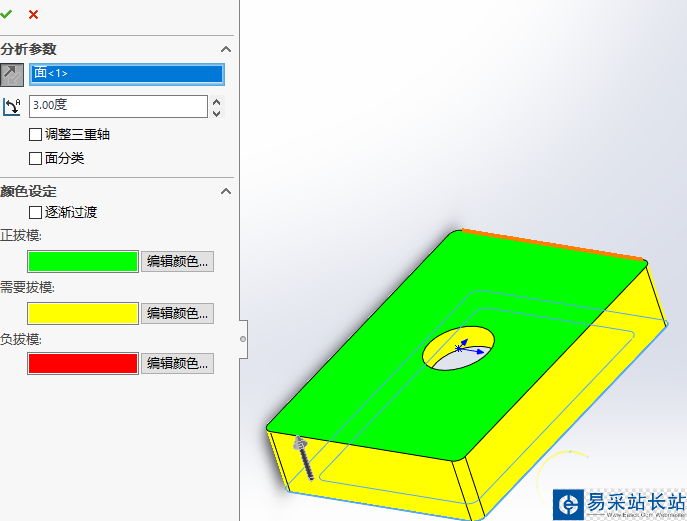

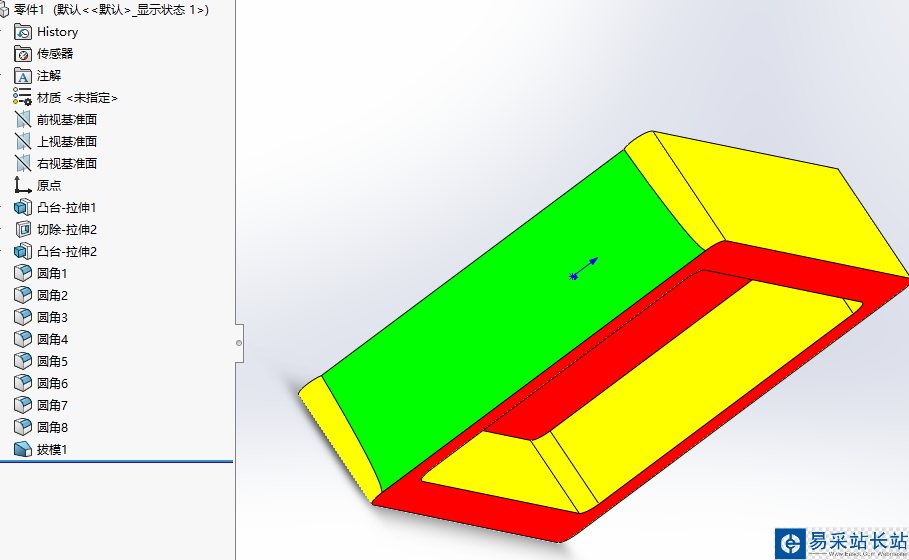

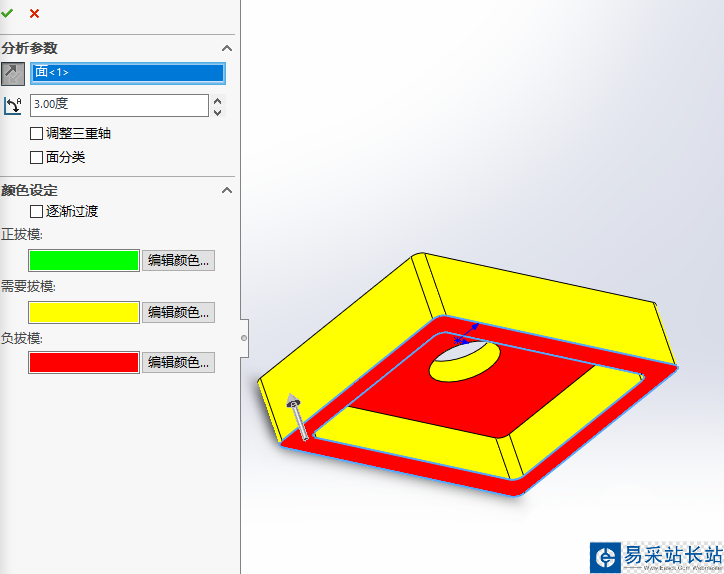

2、分析拔模：点选模具工具中的拔模分析，分析参数中第一栏选择底面（图中的红框），通过点击灰色箭头可以改变拔模方向。可以看出模型上有红、黄、绿三种颜色。拔模分析得到了红绿黄三色，红色为负拔模，将来与型芯接触；绿色为正拔模，将来与型腔接触；黄色则是需要添加拔模的面。我们希望外表面与型腔接触而内表面与型芯接触，所以需要添加拔模使外表面变为绿色而内表面变成红色。

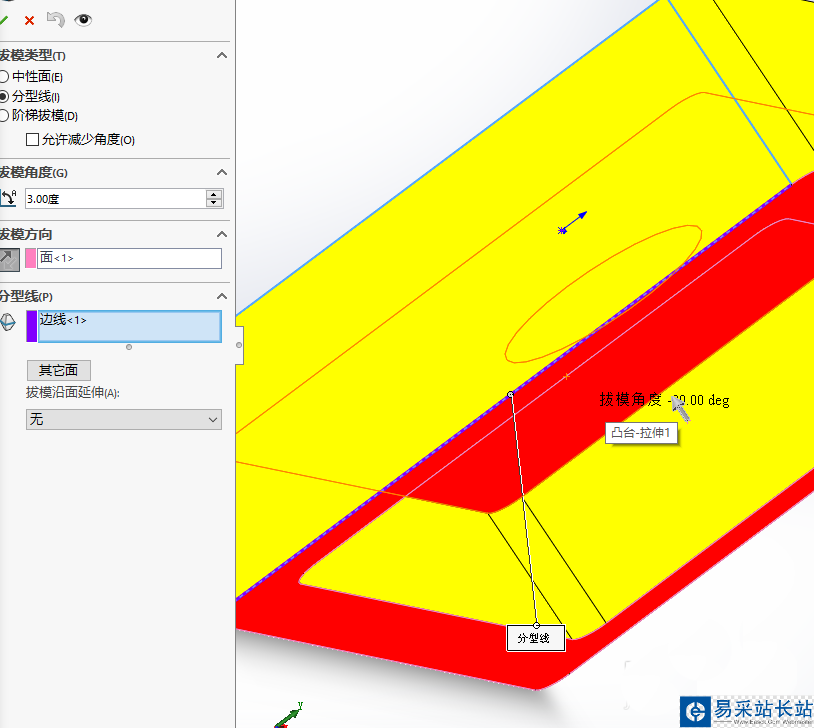

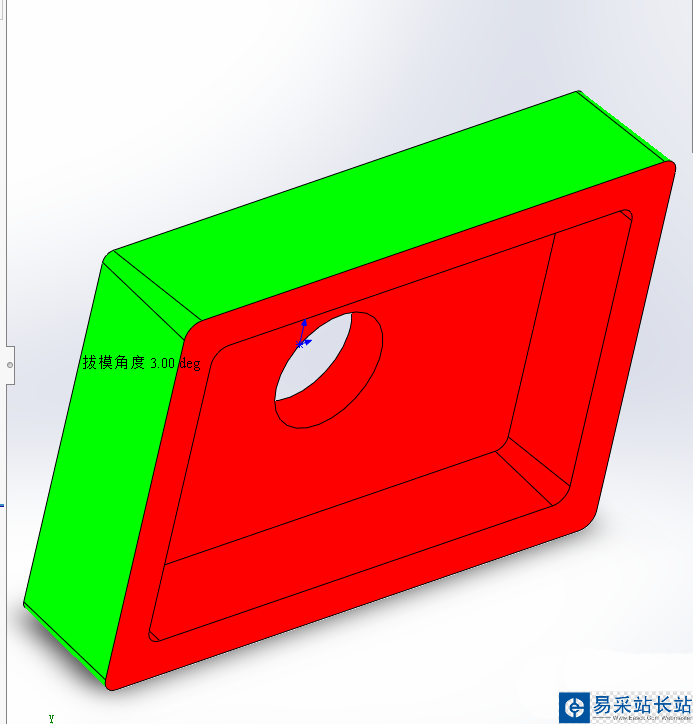

3、拔模：以其中一个面为例。先点击工具“拔模”，拔模角度设置为和拔模分析相同的数值。拔模方向选择方法图中红框面，并点击灰色箭头使方向与拔模分析时用的方向一致。然后再选择一条分型线。然后点√，然后可以看到该面已经变成绿色。然后用同样的方法将所有黄色的面都变成绿色或者红色。注意内表面的拔模方向与外表面相反，完全添加拔模后模型只有红色和绿色。

4、比例缩放：热的塑料熔液充模冷却后体积会缩小，所以需要模具型腔做得比实际零件稍微大一点，不同的材料具有不同的热收缩率，可以查相关资料得知，这里使用5%收缩率的聚碳酸酯为例。选择模具工具下的比例缩放。输入数值1.005然后点√

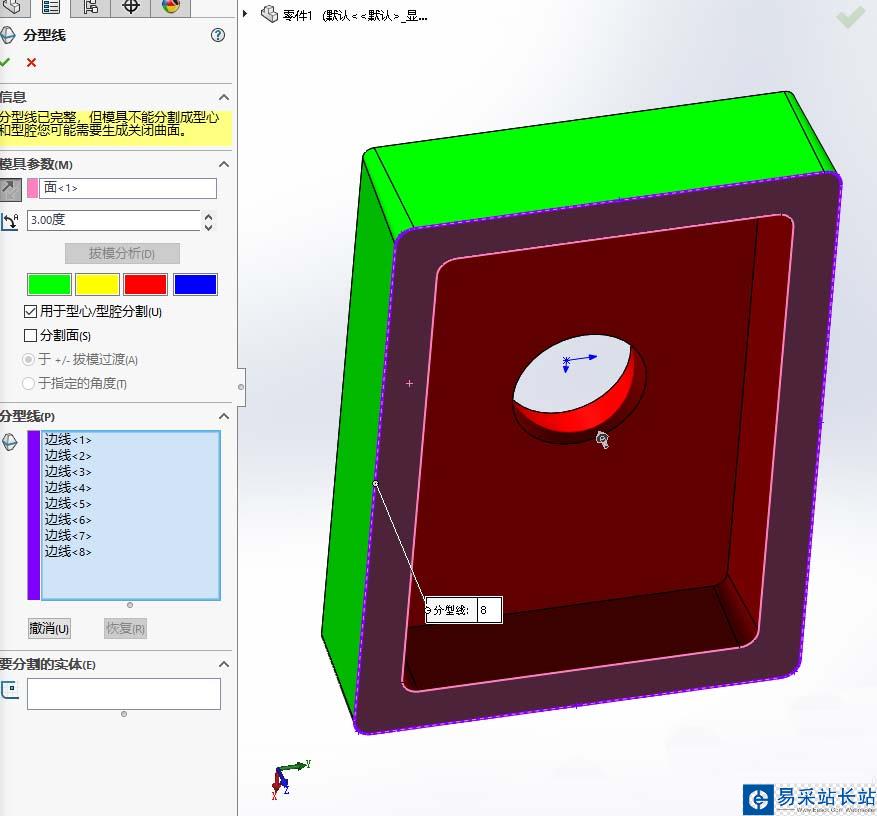

5、添加分型线：点击模具工具下的分型线工具，然后点选图中粉色的面（点中后才会变成粉色），灰色箭头方向要和拔模拔模分析方向一致，角度要保持和拔模角度一直。然后单击”拔模分析“，然后系统会自动选好分型线。然后点√

6、关闭曲面：在上一步中，软件提醒我们“分型线已完整，但模具不能分割成型心和型腔您可能需要生成关闭曲面”这是因为中间有一个孔，这样的话型心和型腔会连在一起，就没办法分割成型心和型腔。所以需要一个没有厚度的面来将孔里的型心和型腔隔开。
