UG怎么绘制机械零件的草图? ug零件草图的绘制方法

UG怎么画机械配件的草图？ug中想要设计一个机械零件的草图，该怎么绘制呢？下面我们就来看看UG机械配件的设计方法，需要的朋友可以参考下

软件名称：UG NX8.5正式版 64位 免费特别版(破解文件和许可证+安装教程)软件大小：2.4GB更新时间：2019-01-21

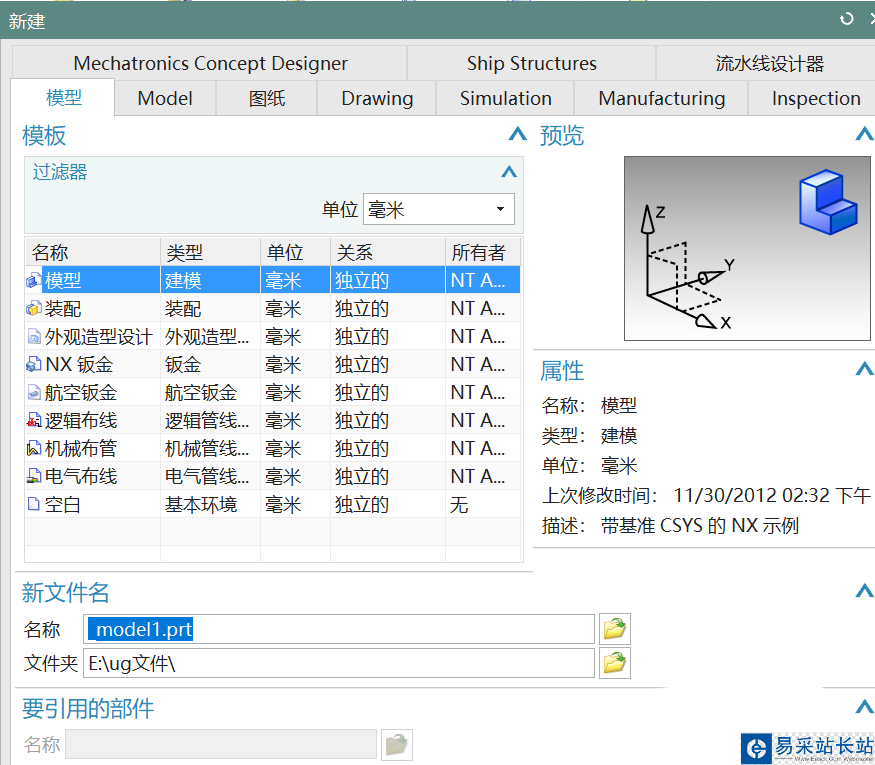

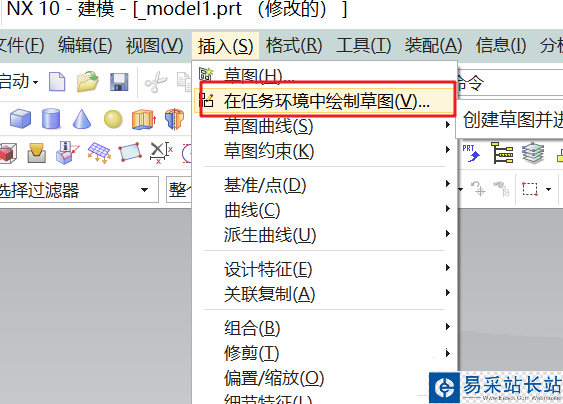

1、新建建模文件，选用在任务环境中绘制草图（随意面）。

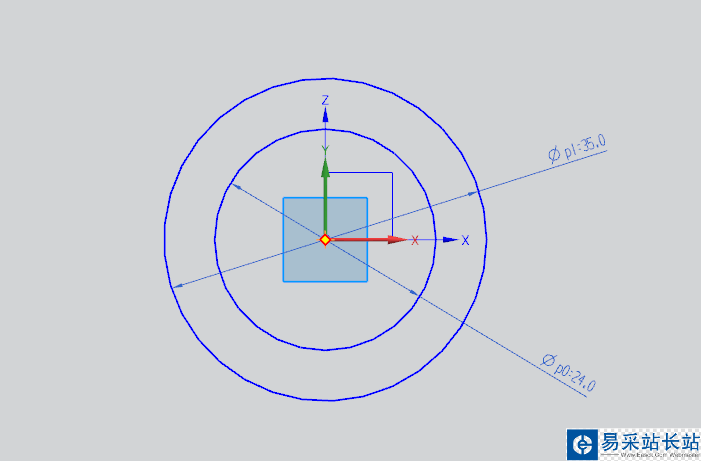

2、以坐标原点为圆心，绘出二个同心圆并修改好直径参数：35、24.

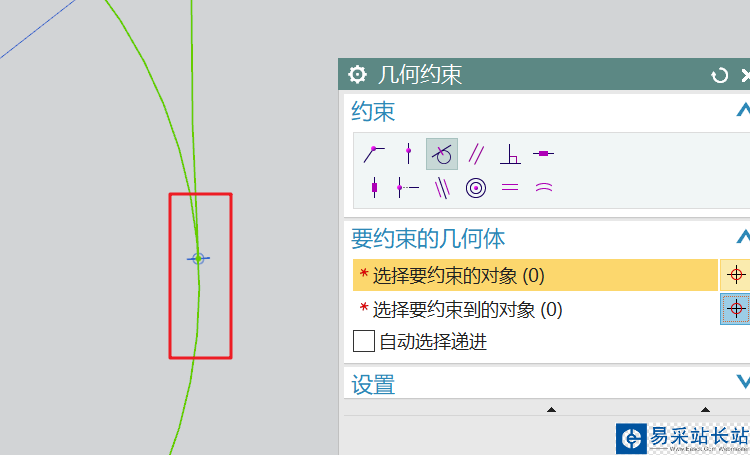

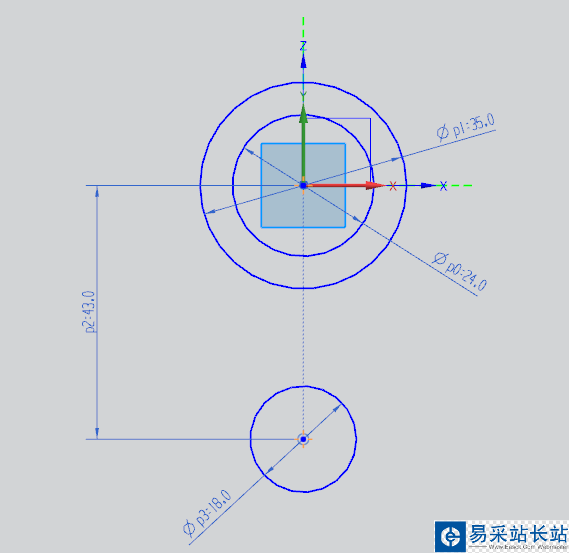

3、在Y的负轴上绘一直径为18的圆，距离原点：43.如果所绘的圆没在Y轴上，可用点在线上进行约束。

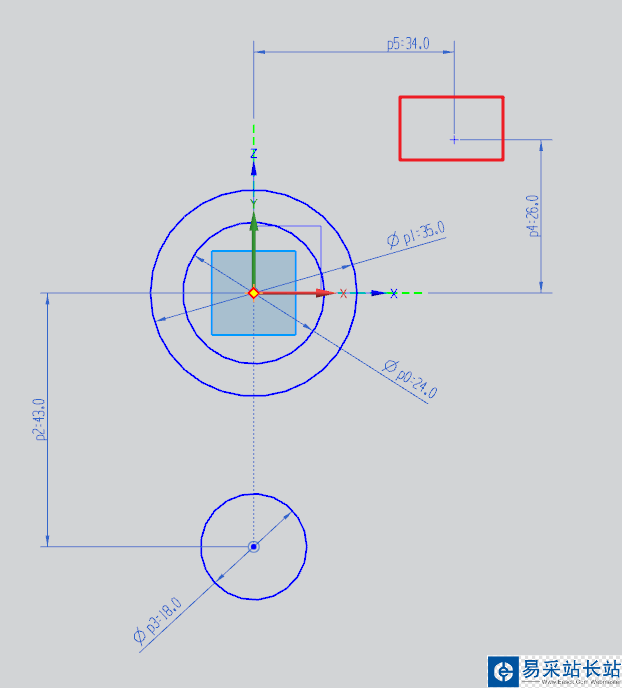

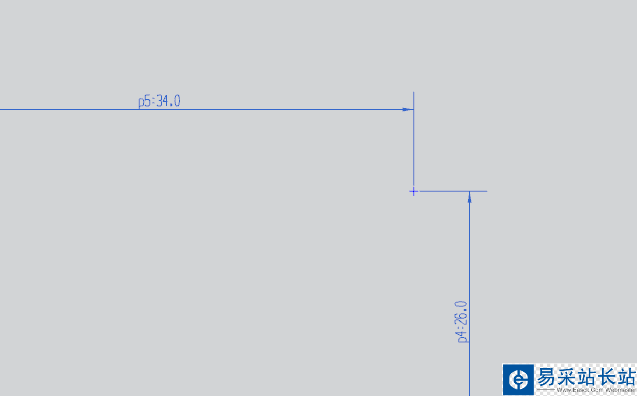

4、在右上方定一个参考点坐标（34，26）.

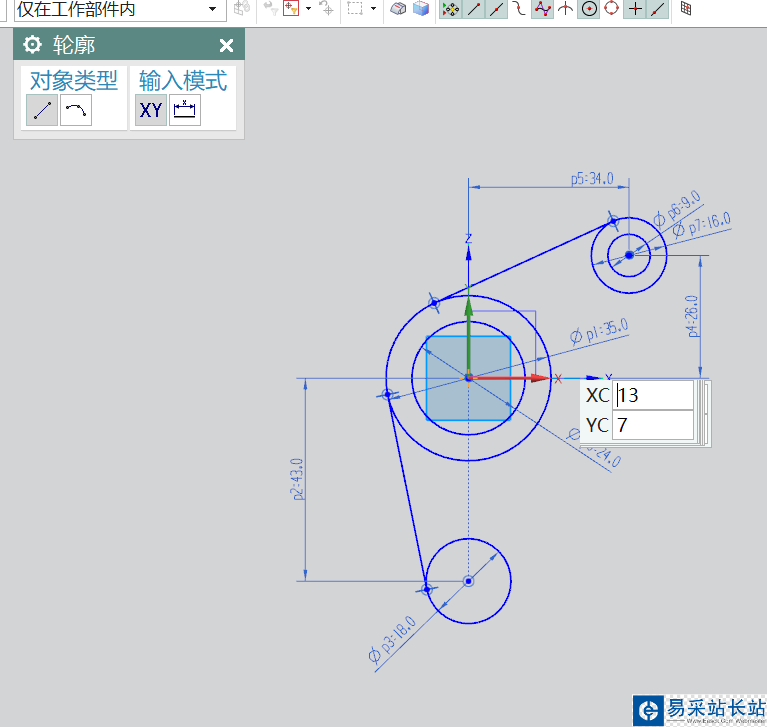

5、参考点为圆心绘二同心圆，直径分别为：9、16；用直线在左侧将三个圆进行相切连接。

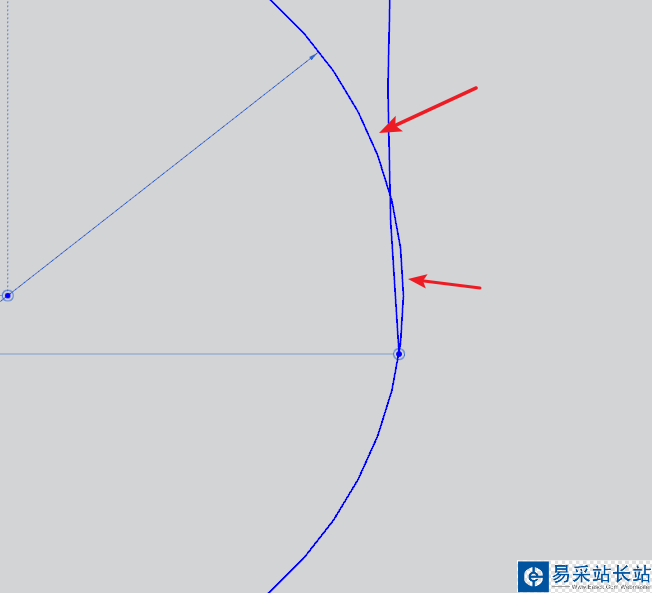

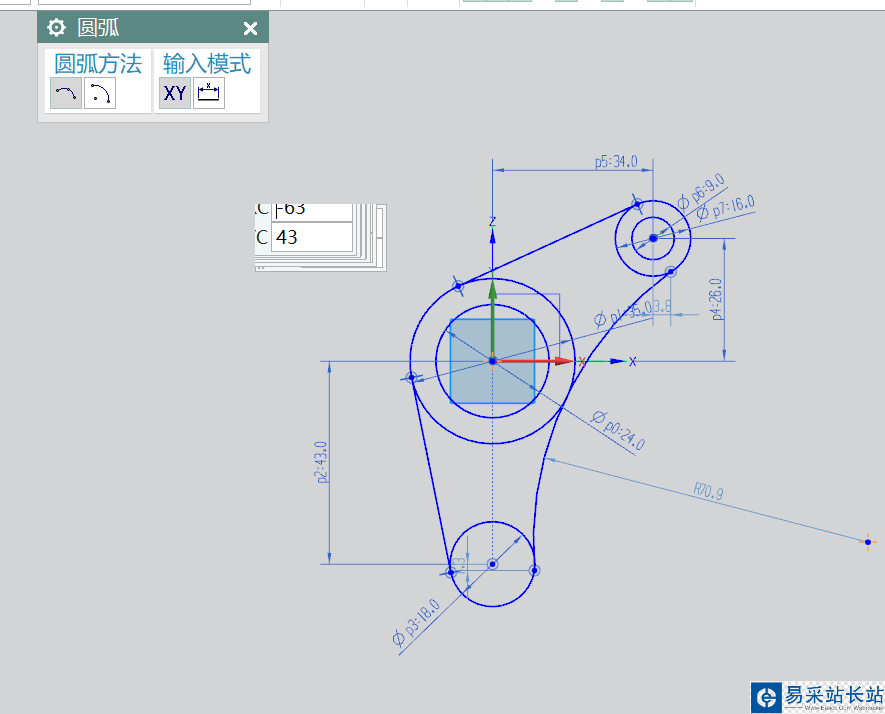

6、选用三点圆弧，在右侧将三个圆进行相切相连。如果三个点与圆不是相切关系，可以通过约束得到。

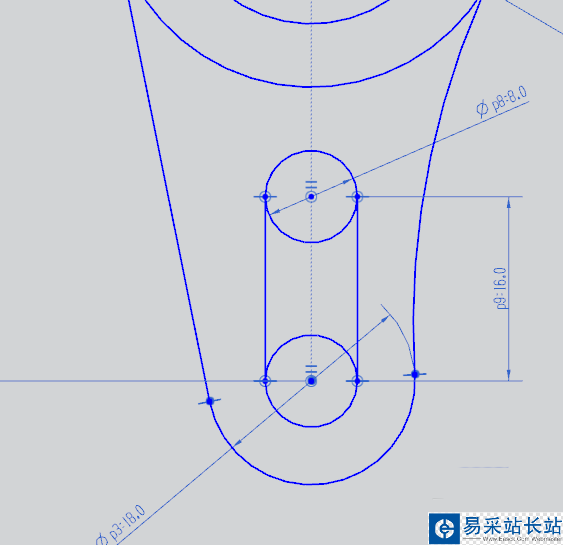

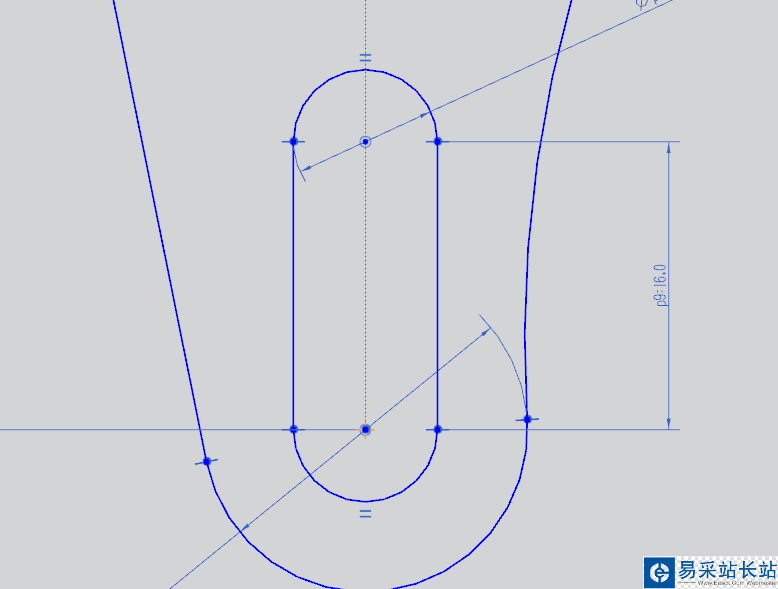

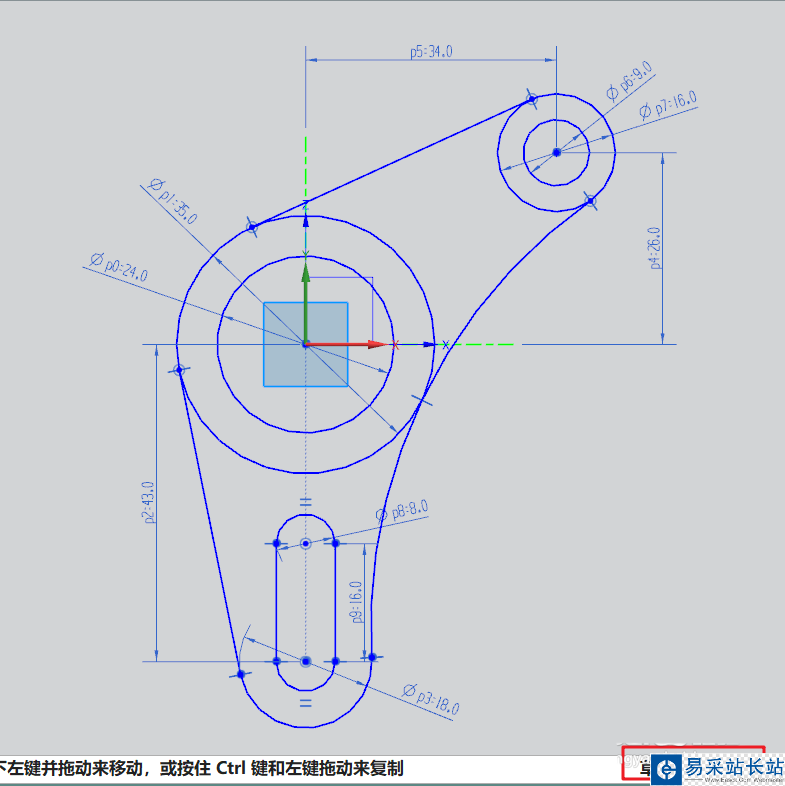

7、用修剪曲线，对Y轴下的圆进行修剪；在Y轴负方向上绘两等径的小圆，定位好后用直线从两侧相连，再用修剪曲线将多余的线修剪掉。草图完全约束，完成草图的绘制。

以上就是ug绘制零件草图的教程，希望大家喜欢，请继续关注错新站长站。
