UG怎么建模燕尾槽? UG燕尾槽零件的设计方法

在设计零件的时候，特别是滑动结构很常用到燕尾槽，该怎么画燕尾槽呢？下面我们就来看看详细的教程。

软件名称：Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)软件大小：5.15GB更新时间：2017-11-01

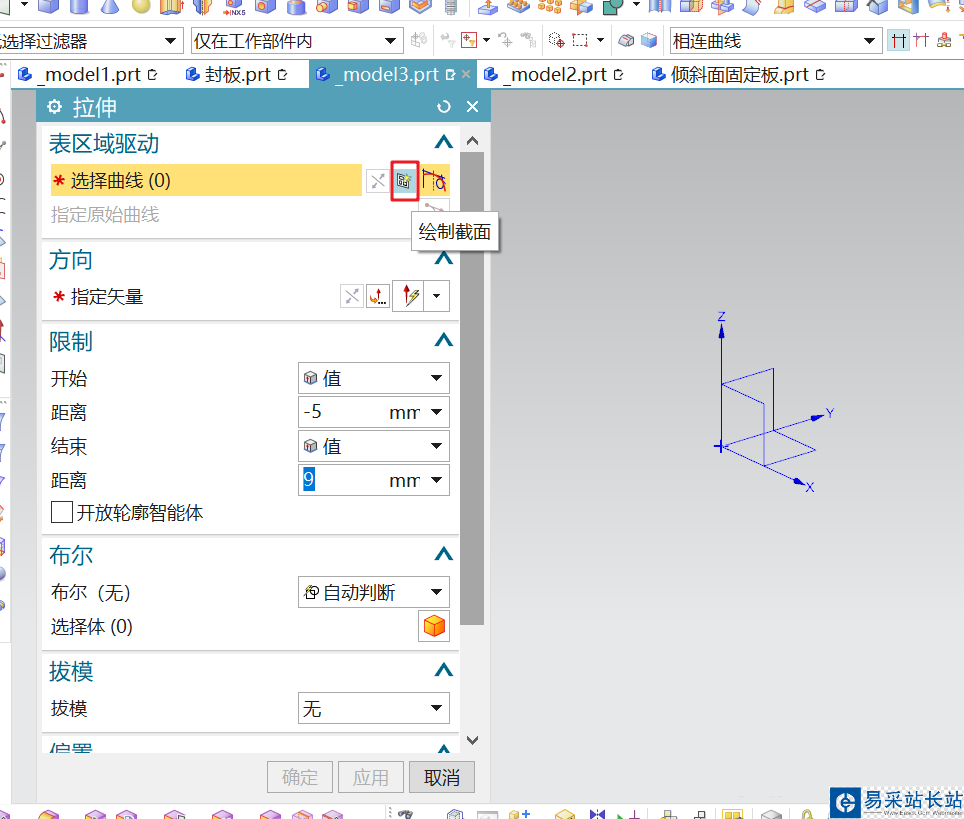

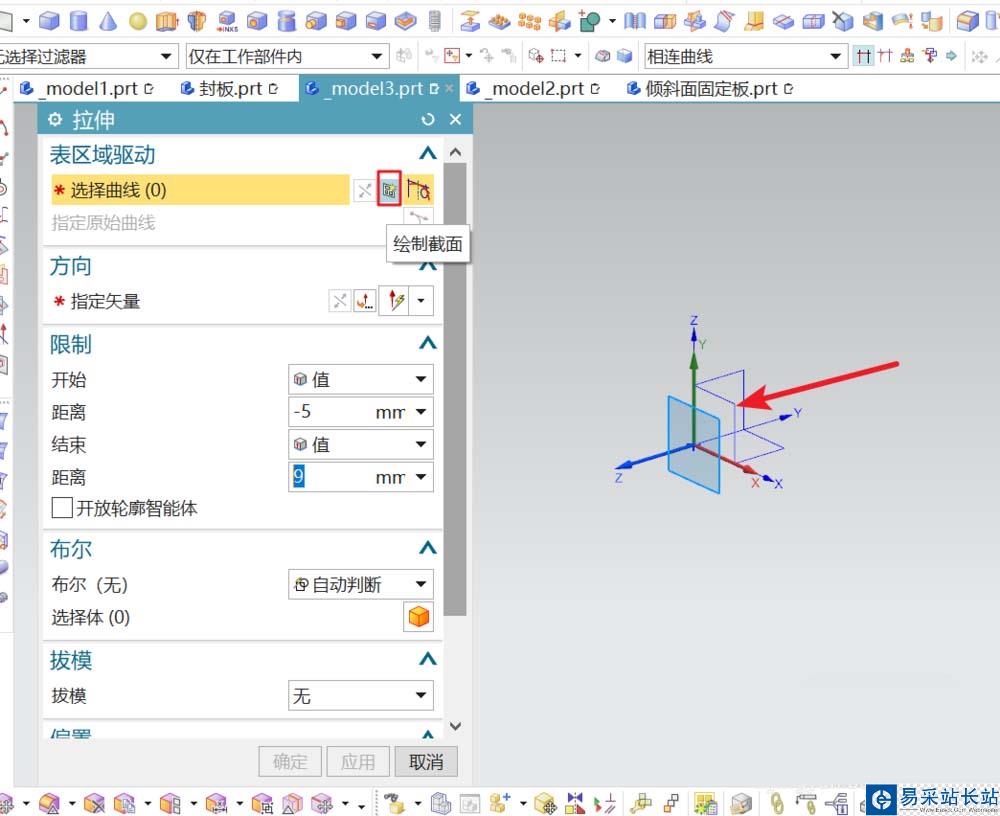

1、新建建模文件，该零件的主体可直接通过拉伸得到；选用拉伸，以XZ面为草图平面进行截面线的绘制。

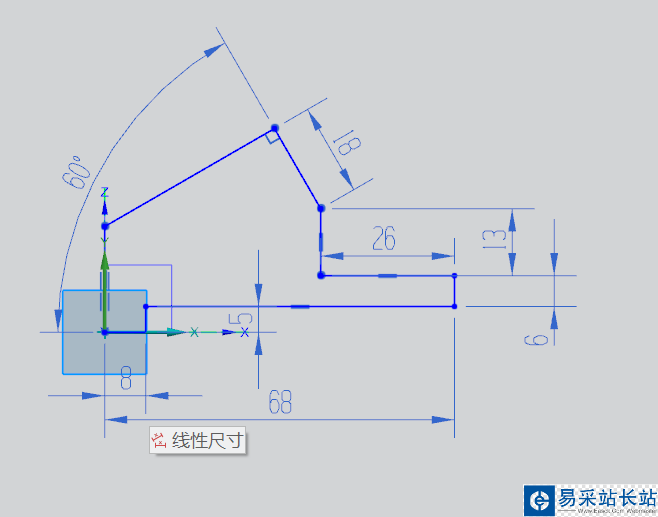

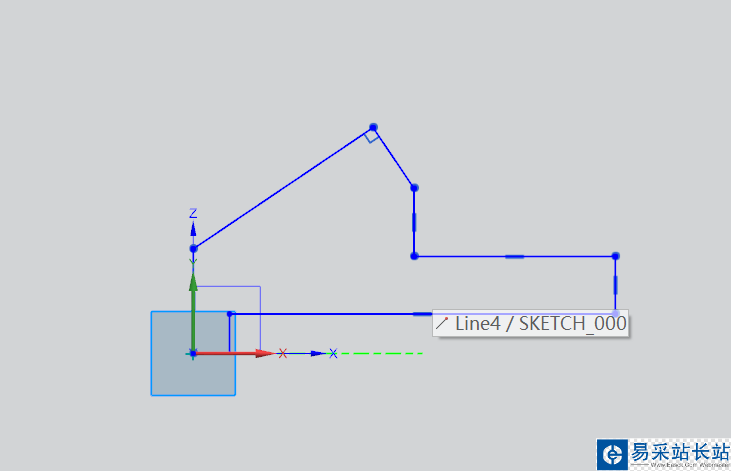

2、先用轮廓线，绘出大概轮廓；再用标注及约束来确定截面线。如图所示。

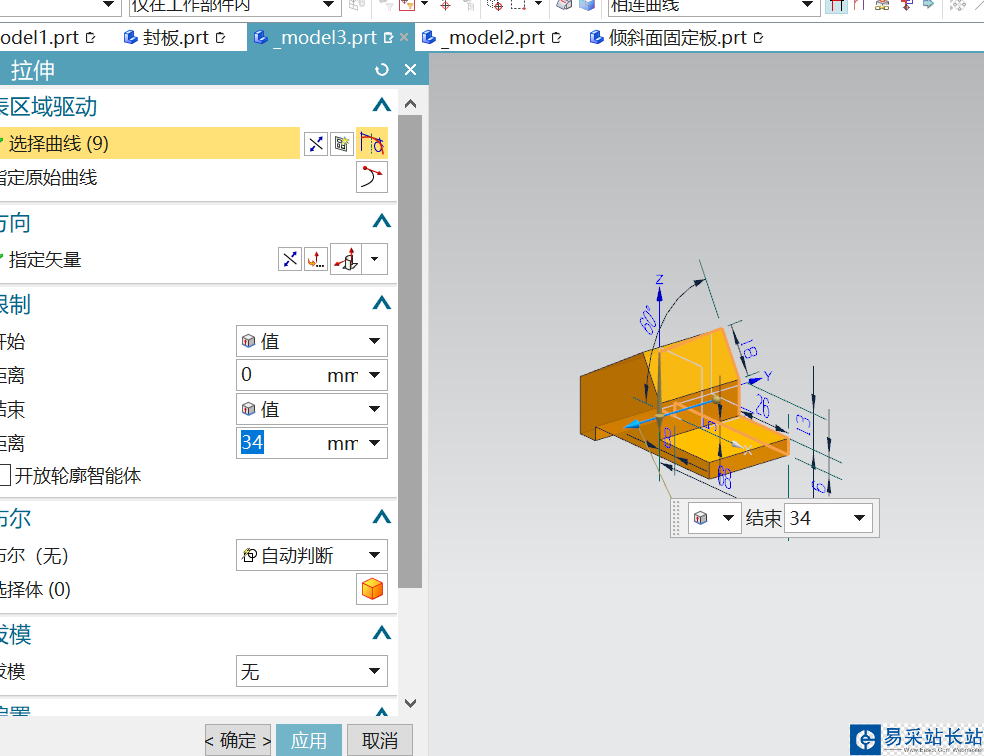

3、退出草图模式，将拉伸的距离设定为34即得到基础外形。

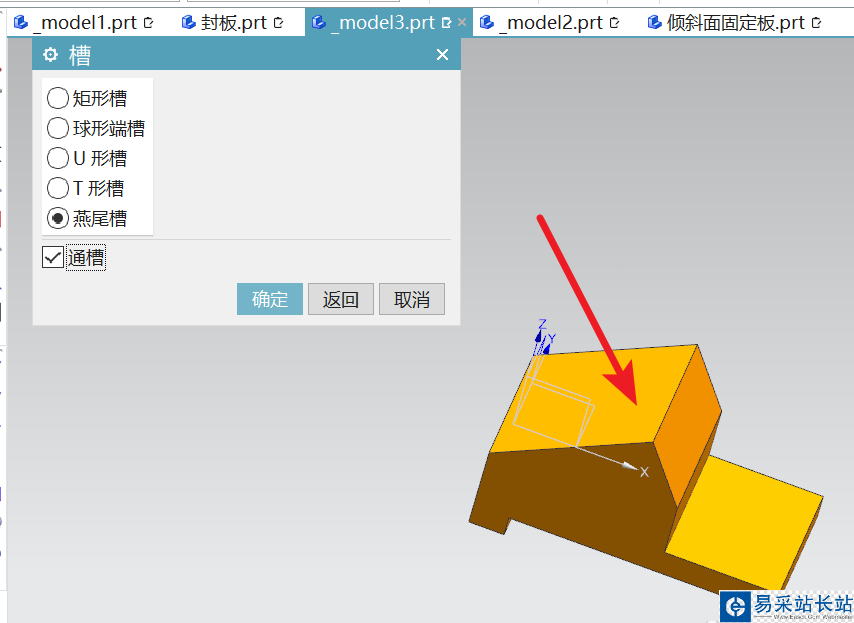

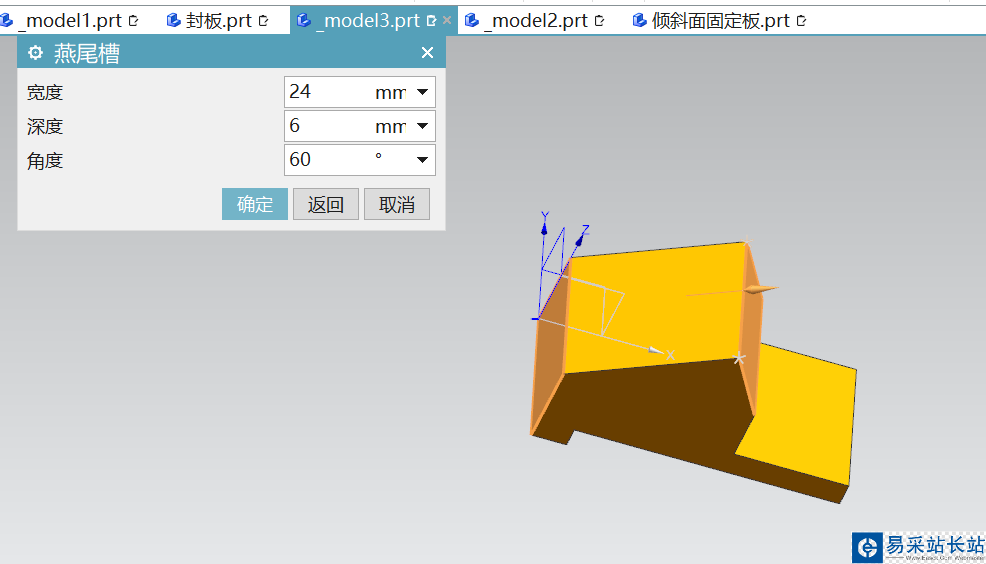

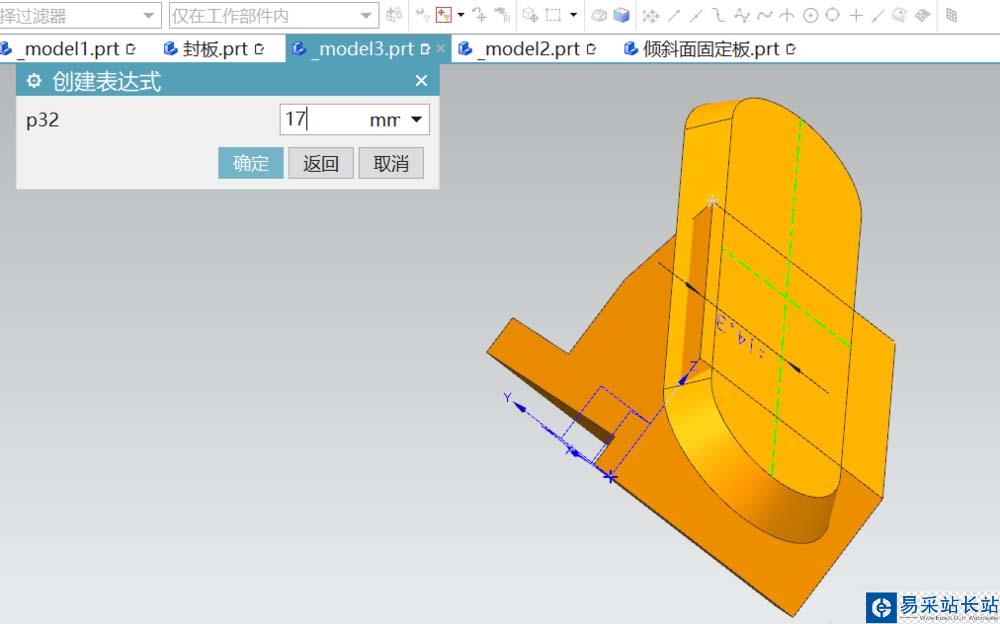

4选用键槽命令，选用”燕尾槽“并激活”通槽“；具体参数如图所示，得到一个在该斜面的中间开出的燕尾槽。

上一页12 下一页 阅读全文
