solidworks薄壁特征怎么使用? sw制作薄壁的旋转特征模型的教程

solidworks建模的时候，遇到一个问题像储罐等壳体类零件能不能用旋转特征呢？答案是肯定的，只是中间有一个小技巧，那就是草图不能封闭。下面我们就来看看sw薄壁的旋转特征模型的制作方法。

软件名称：solidworks2014中文版 三维参数化设计软件(附安装教程) 32&64位软件大小：7.05GB更新时间：2016-12-12

1、打开solidworks，新建一个文件，选择好基础面，新建一个草图。

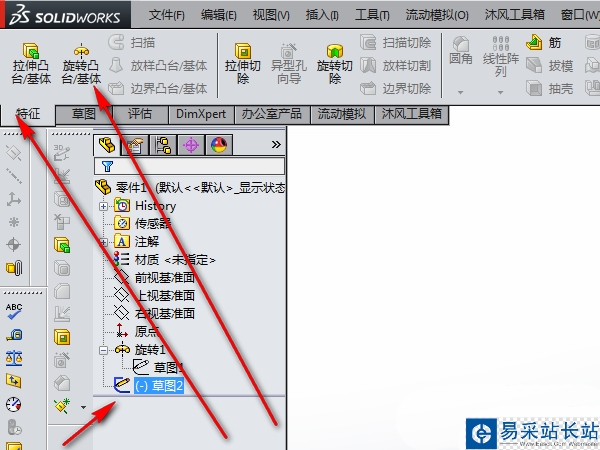

2、点击特征——旋转凸台。

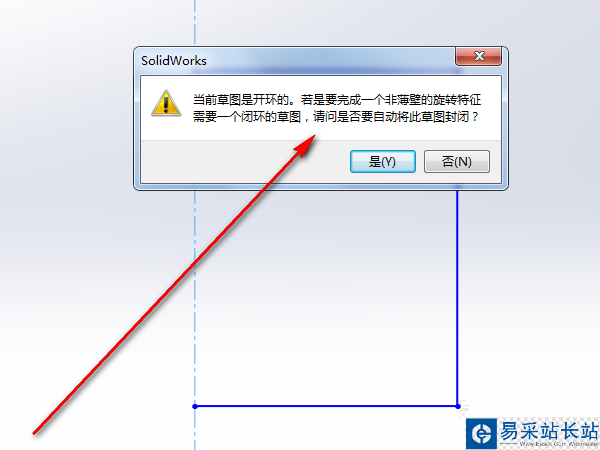

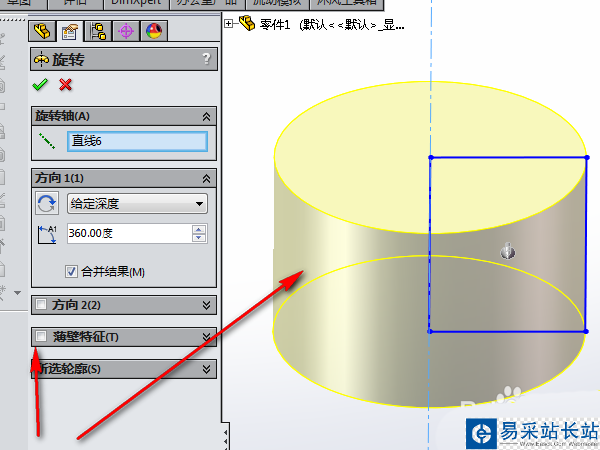

3、我们发现弹出了一个对话框。提示草图是开环，问你要不要封闭。这里我们点了“是”。

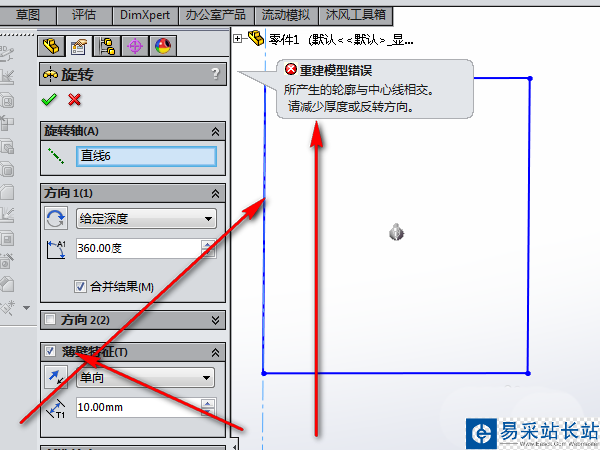

4、我们在选项框里选择了薄壁特征时，软件却弹出了错误，“轮廓与中心线相交”，其实这就是因为草图封闭了的原因。

5、我们删除草图中与中心线相重合的那条线，再次勾选薄壁特征。

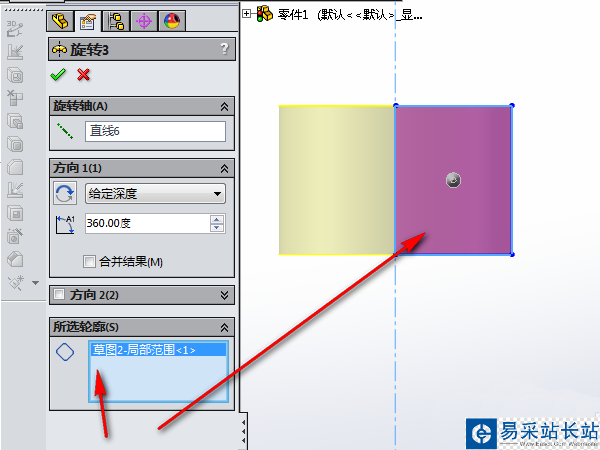

再选择

6、一个轮廓，点击确定以后薄壁特征就生成啦！

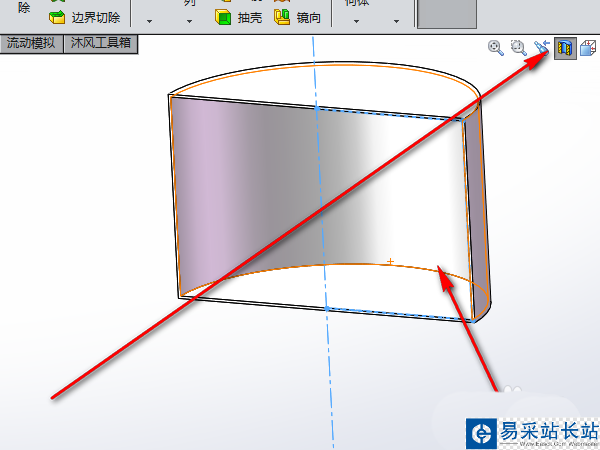

7、我们用剖视图来观察以下薄壁特征，真是很方便呀！薄壁对于生成容器特别方便。

以上就是sw制作薄壁的旋转特征模型的教程，希望大家喜欢，请继续关注错新站长站。
