Solidworks圆柱面怎么进行筋命令? solidworks圆柱加筋的教程

Solidworks圆柱表面想要加筋，该怎么使用筋命令呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、选中圆柱的上表面，点击草图绘制选项，进入草图绘制环境。

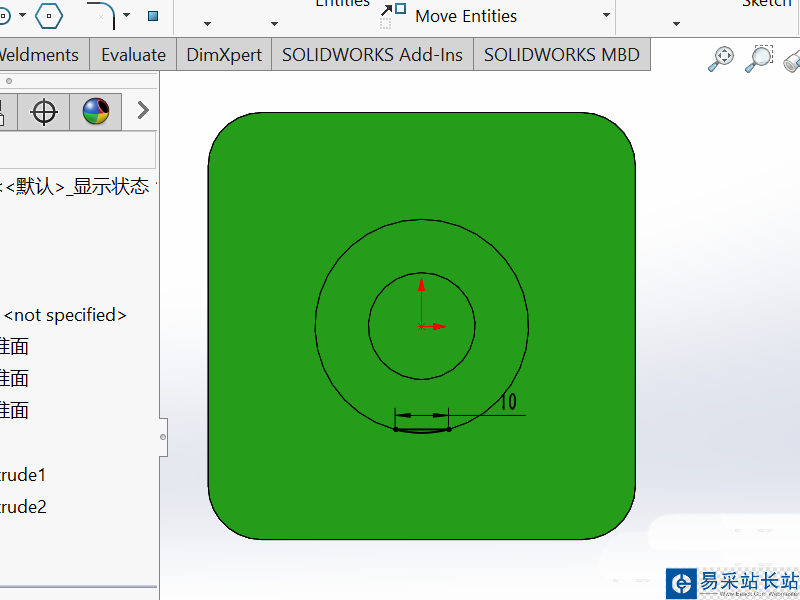

2、绘制如图所示草图（尺寸根据筋的宽度来确定）。

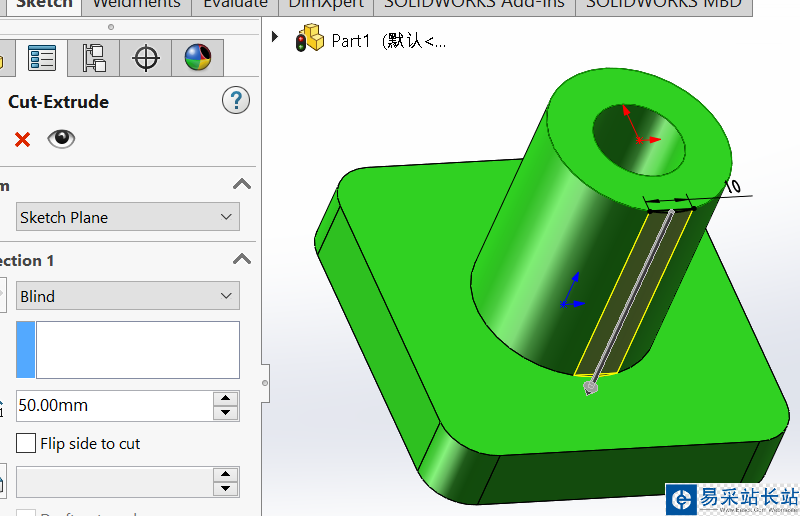

3、选择插入-切除-拉伸命令，成形到圆柱体的底部。

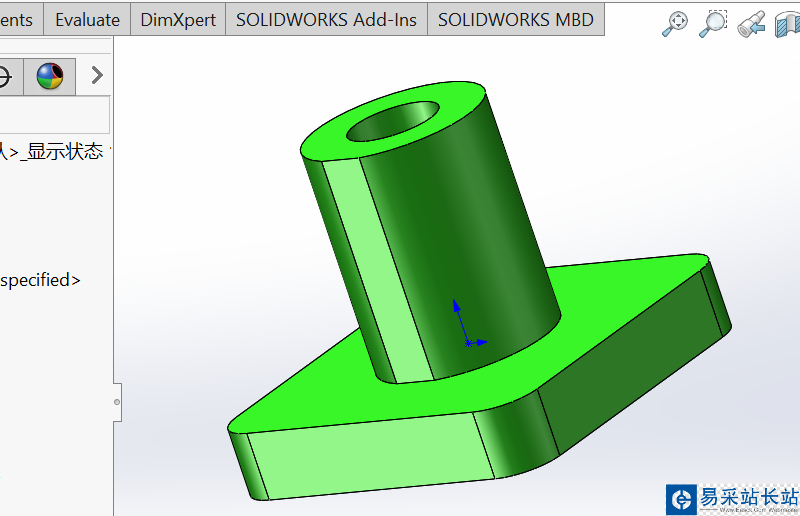

4、绘制结果如图所示。

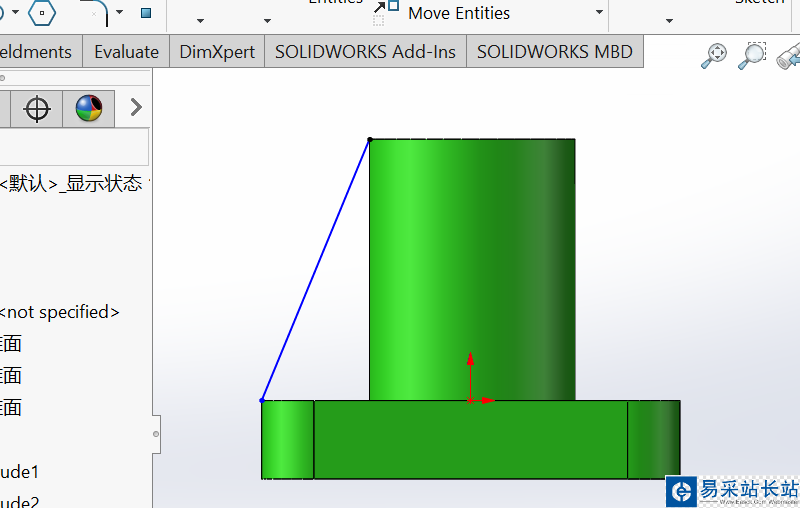

5、在模型的对称面上，绘制一条筋命令所需要的直线。

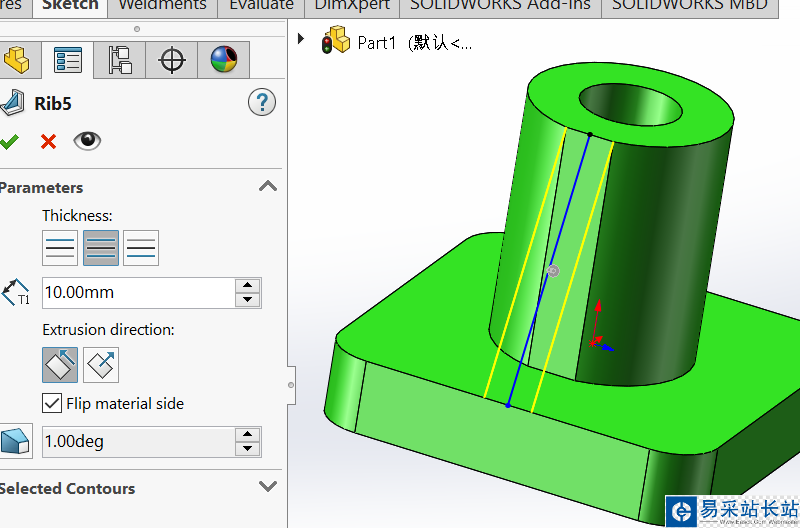

6、选择插入-特征-筋，选择筋的参数。

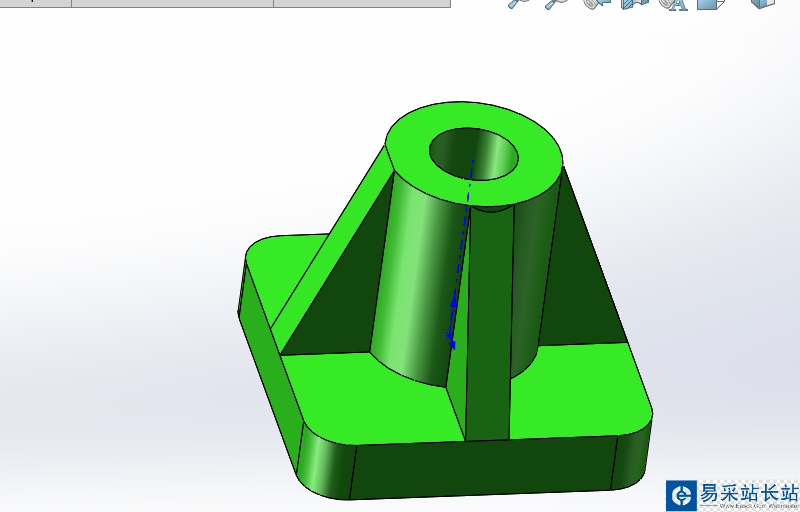

7、最终结果，模型绘制成功。

以上就是Solidworks中筋命令的使用方法，希望大家喜欢，请继续关注错新站长站。
