SolidWorks2016创建唇缘凹槽教程：

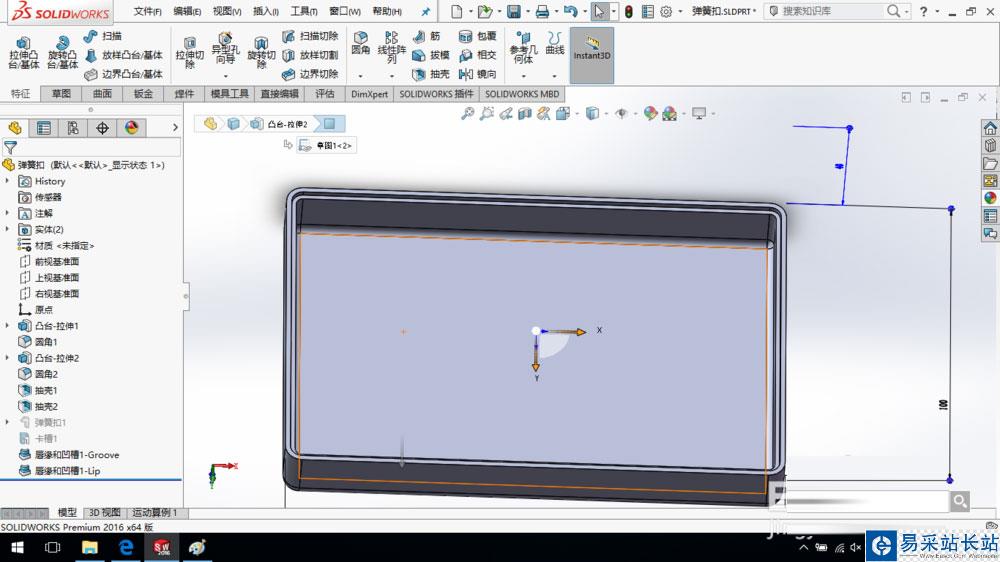

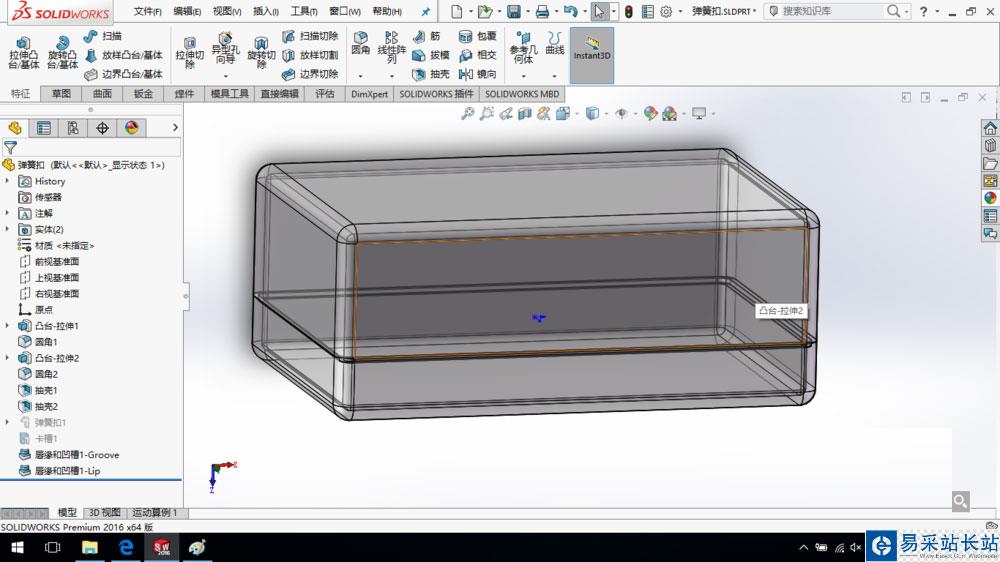

1、打开SolidWorks基体模型，压缩其中的弹簧扣和卡槽特征。基体模型的创建方法可参考这篇经验

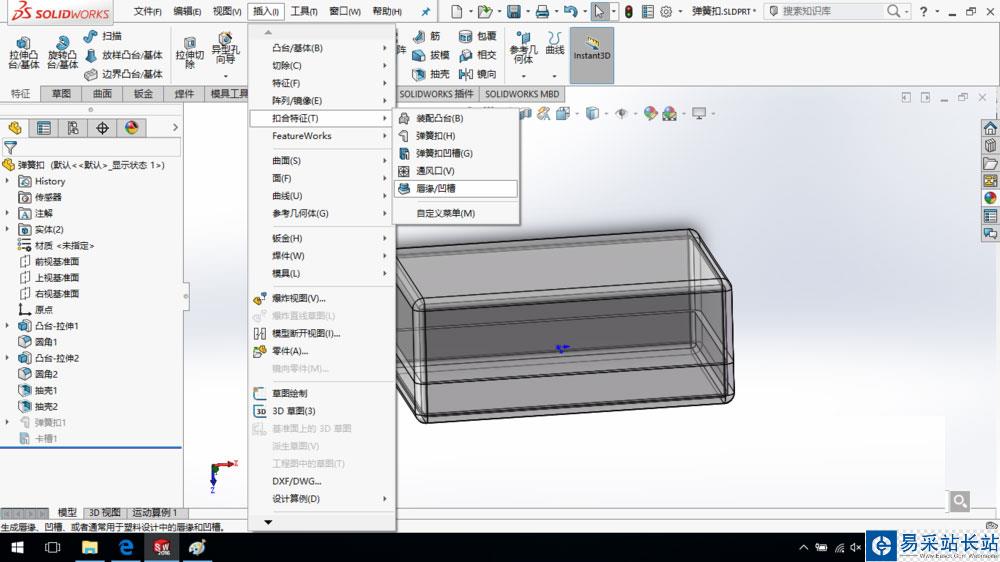

2、单击“插入—扣合特征—唇缘凹槽”命令。

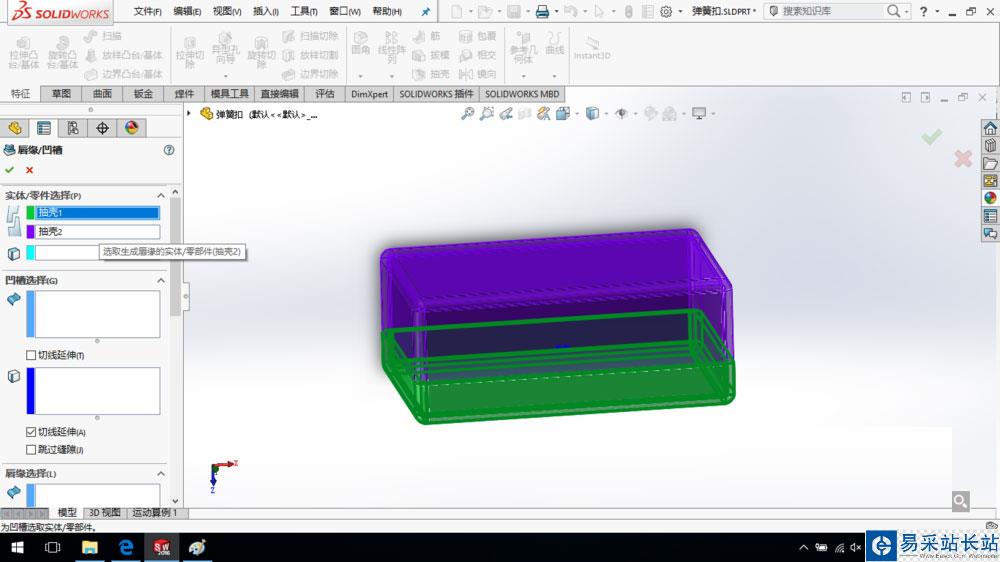

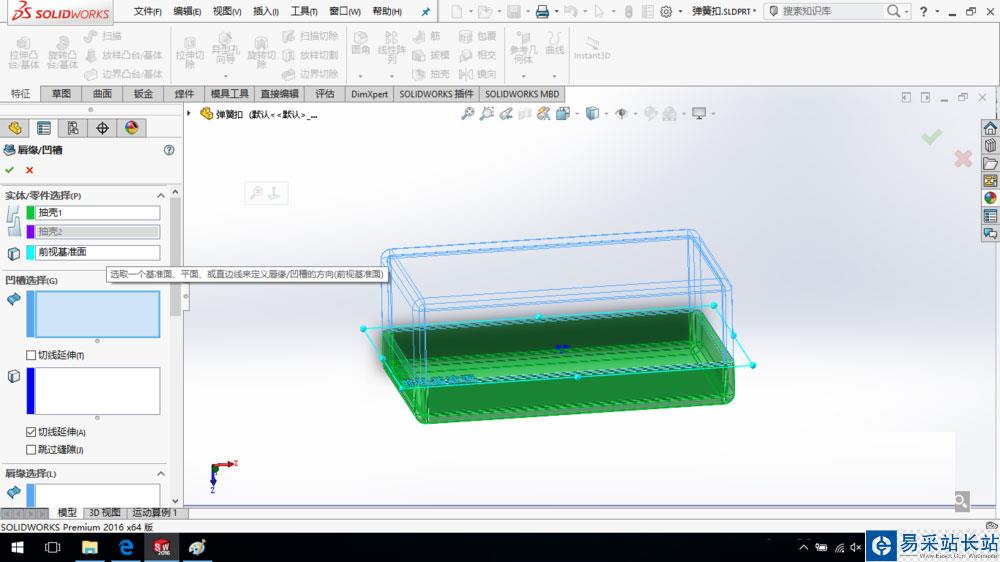

3、“生成凹槽的实体”和“生成唇缘的实体”分别选择抽壳1和抽壳2。

4、唇缘凹槽的方向选择前视基准面。

5、定义凹槽的参数：

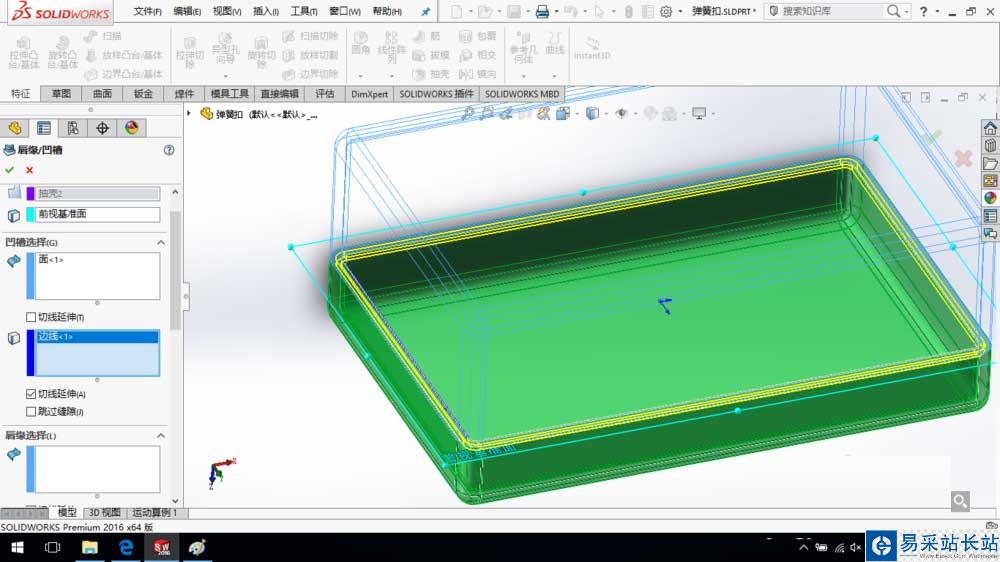

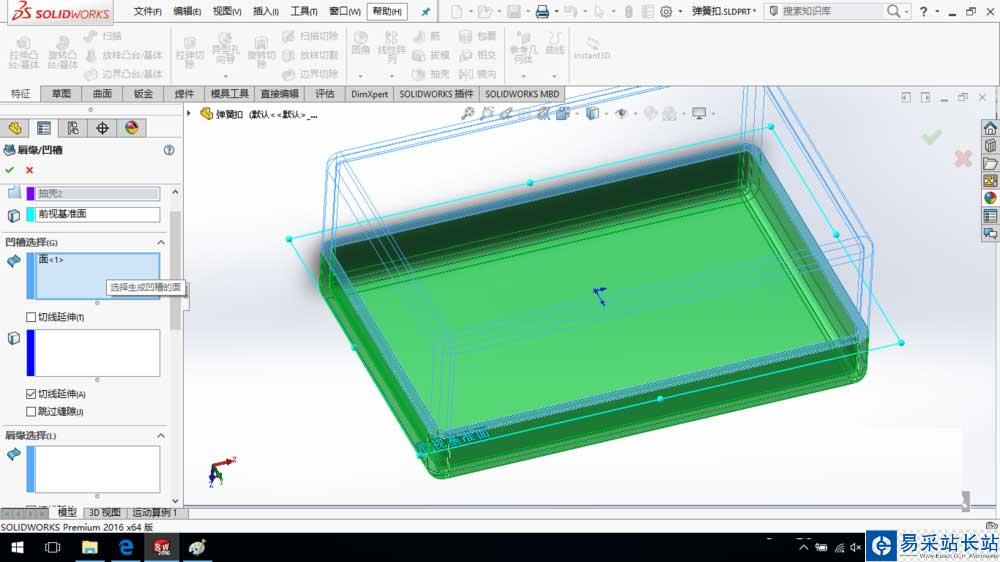

选择图示面作为凹槽的生成面；

选择图示边线作为凹槽的内边线。

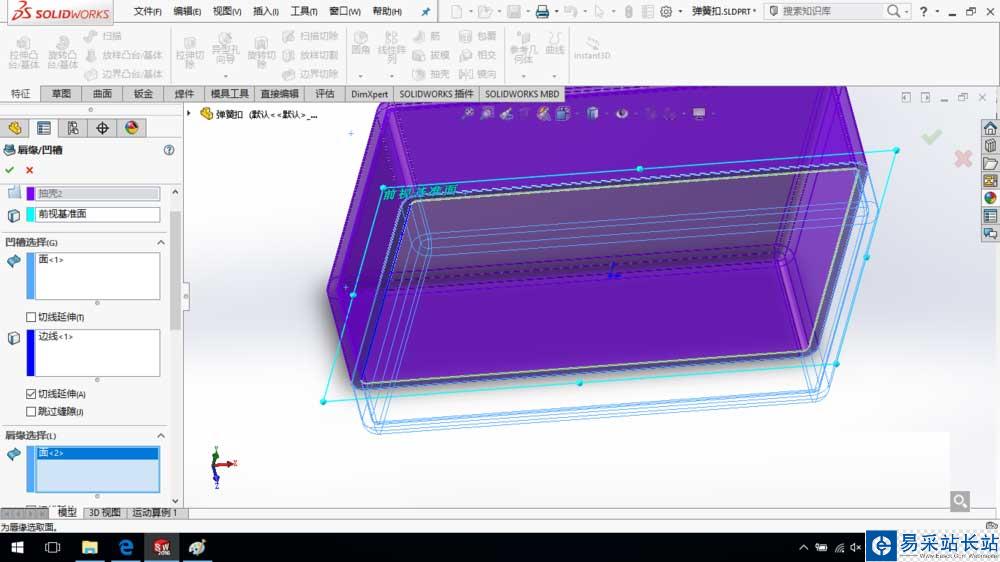

6、定义唇缘的参数：

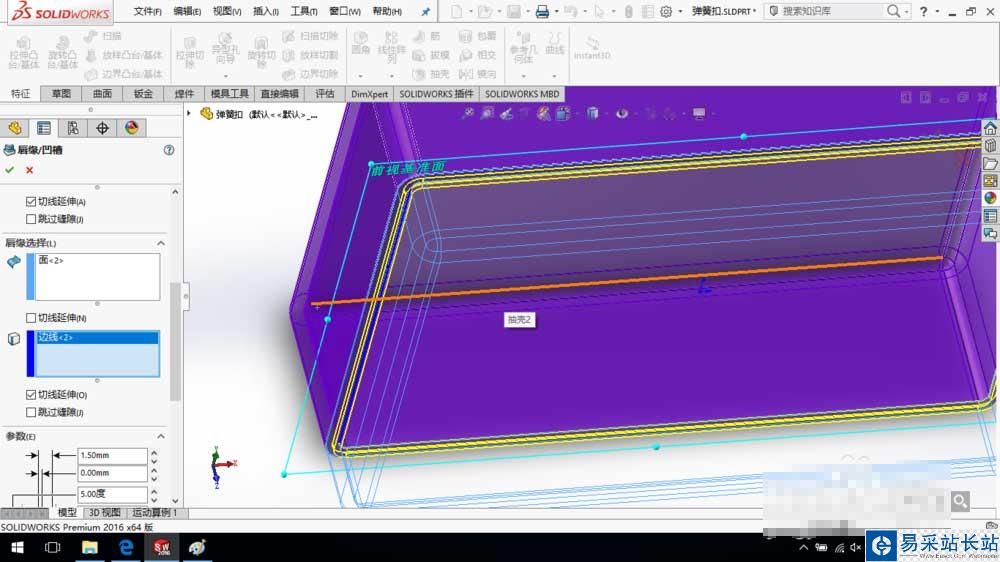

选择图示面作为唇缘的生成面；

选择图示边线作为唇缘的外边线。

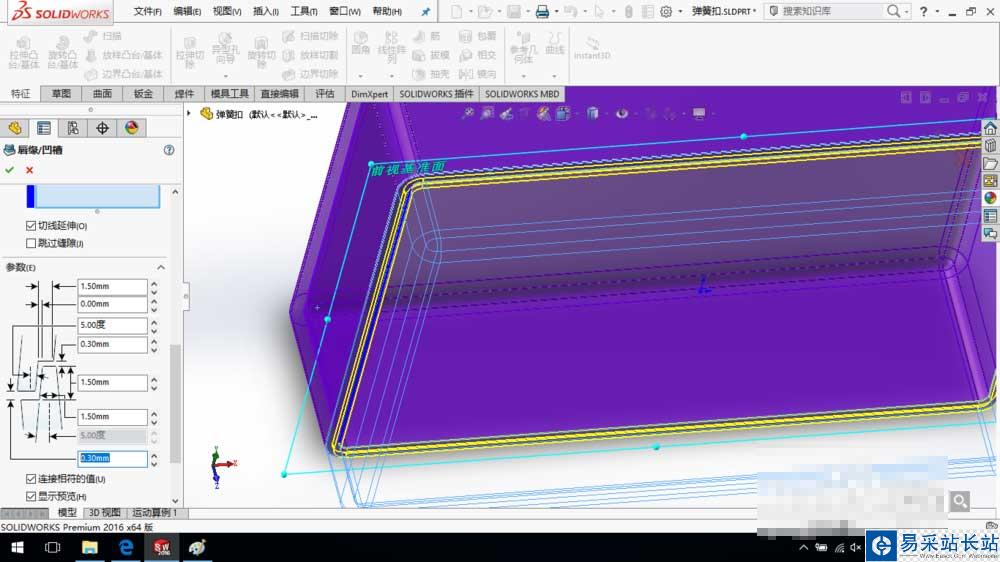

7、定义唇缘凹槽的参数，如图所示。

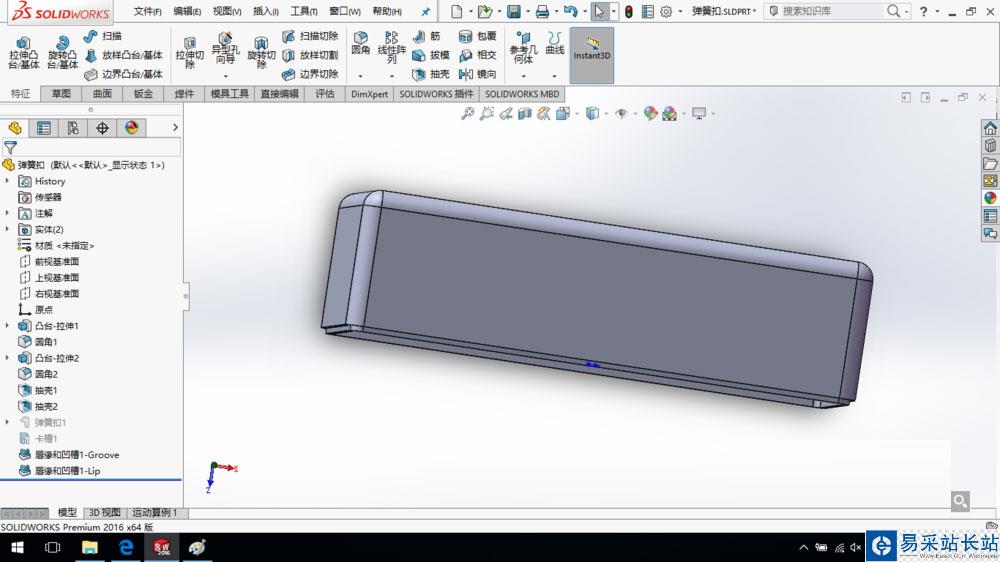

8、单击确定，完成唇缘凹槽的创建，保存模型。
