Solidworks工程图中怎么修改粗糙度标注的大小?

SolidWorks图纸中的粗糙度的大小一般是默认的，在一些位置上标注往往会不合适，想要调整大小，该怎么调整呢？？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

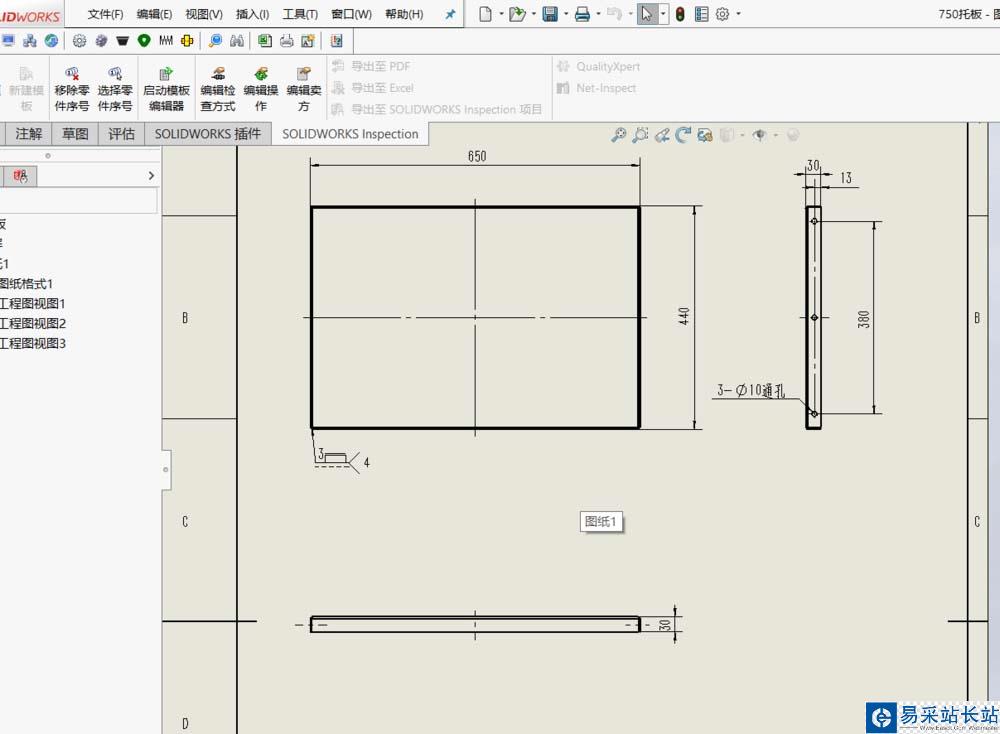

1、先打开要标注粗糙度的工程图。

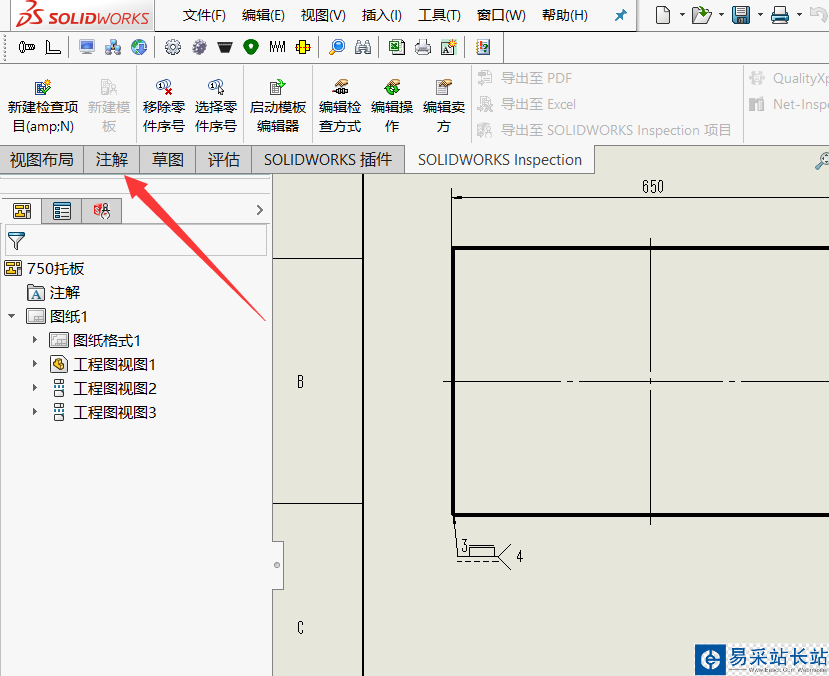

2、然后选择上面的注释。

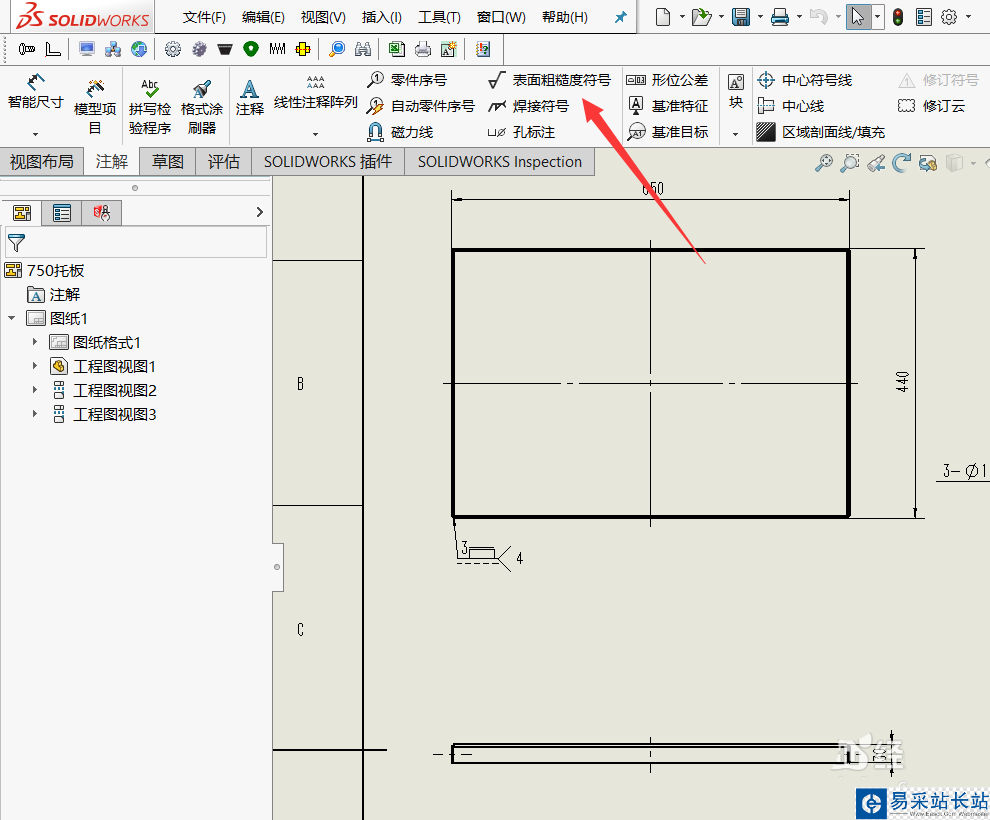

3、再来找到表面粗糙度的标注。

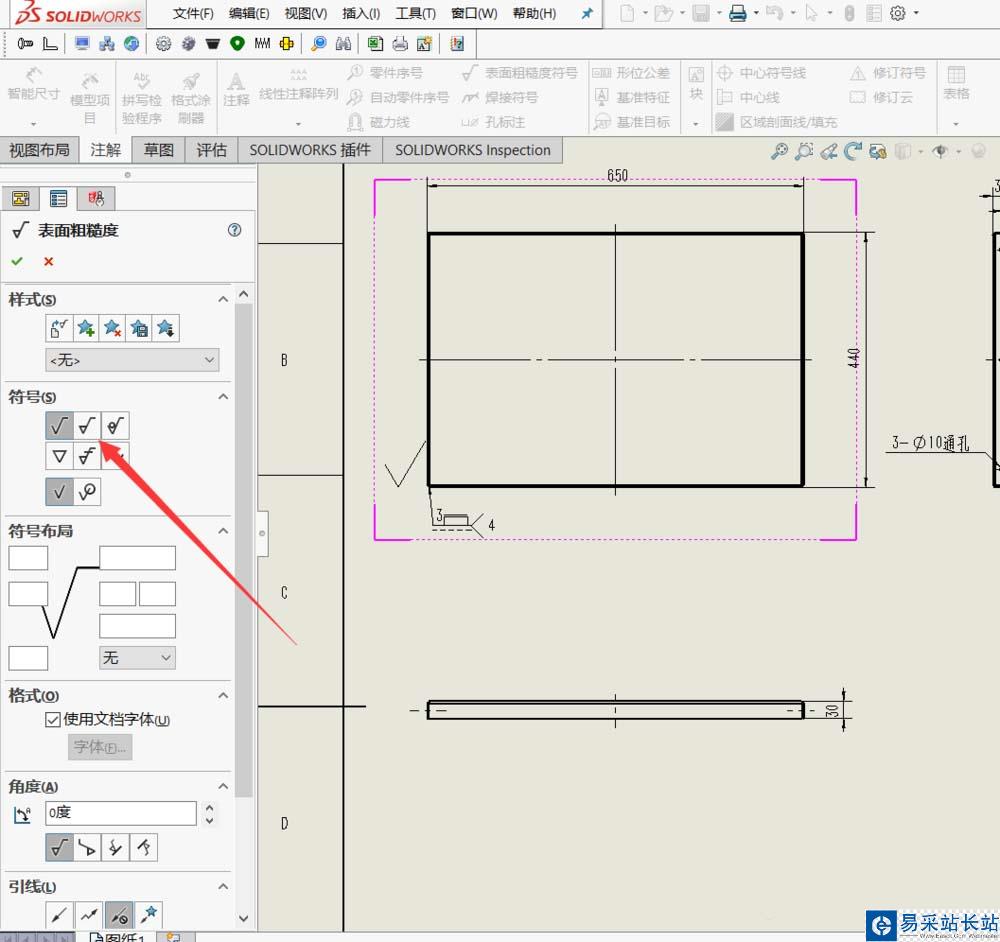

4、这个时候可以选择一种粗糙度进行标注，一般我们用第二个，要求切削加工这个。粗糙度有1.6,3.2,6.3,12.5这几个等级。

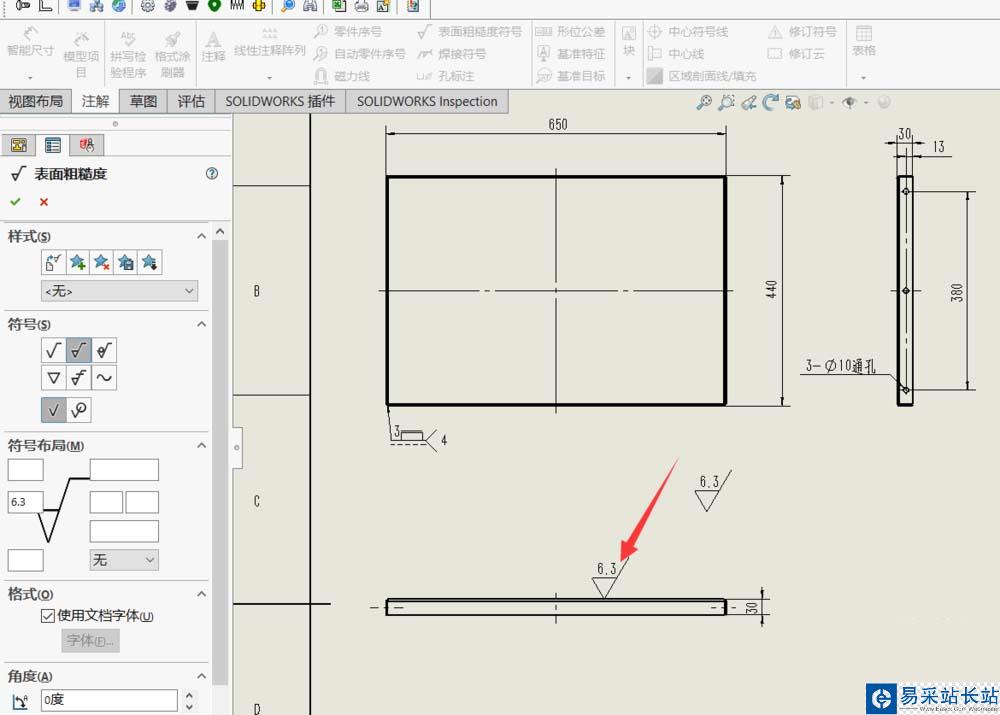

5、写上你要标注的粗糙度等级，然后在工程图里就可以看到粗糙度符号了，将它放在合适的位置上。

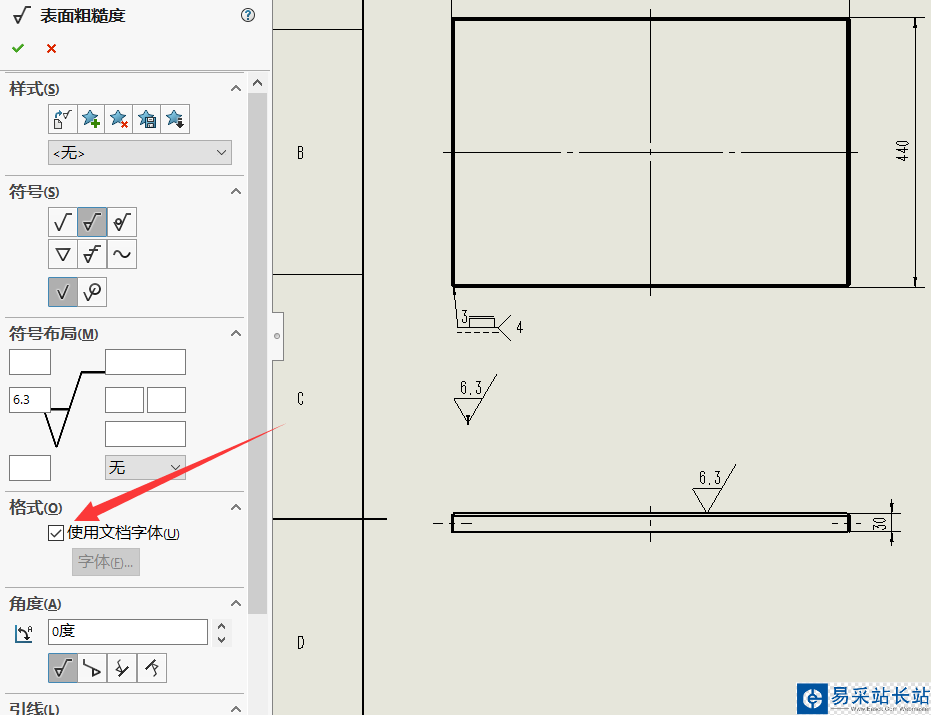

6、如果要改变大小，就选中粗糙度，在左侧粗糙度符号下面，将字体前面勾掉。

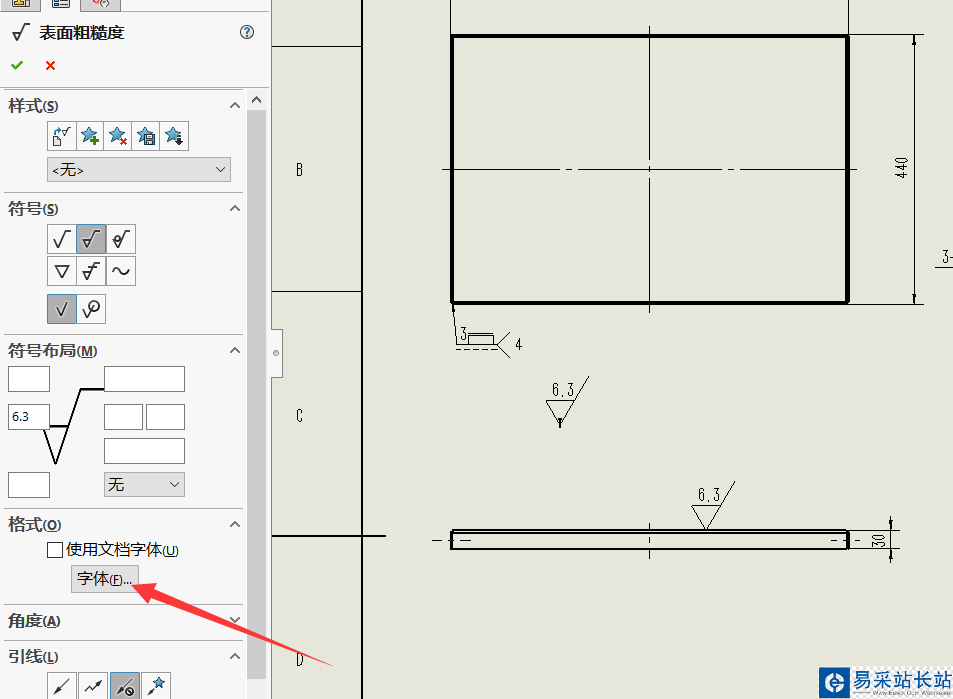

7、然后选择字体。

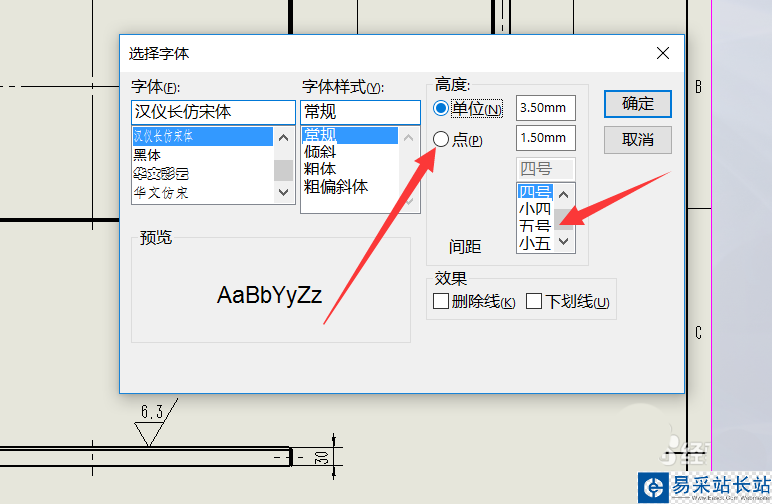

8、之后在弹出来的对话框里就可以改变粗糙度符号的大小了。

以上就是Solidworks调整粗糙度标注大小的教程，希望大家喜欢，请继续关注错新站长站。
