UG钣金模式中的伸直与重新折弯命令怎么使用?

今天我们就来介绍ug中的伸直与重新折弯两个命令的使用方法，很简单的基础教程，请看下文详细介绍。

软件名称：Siemens NX 10.0 win64 官方安装中文版(附破解文件)软件大小：850MB更新时间：2016-12-13

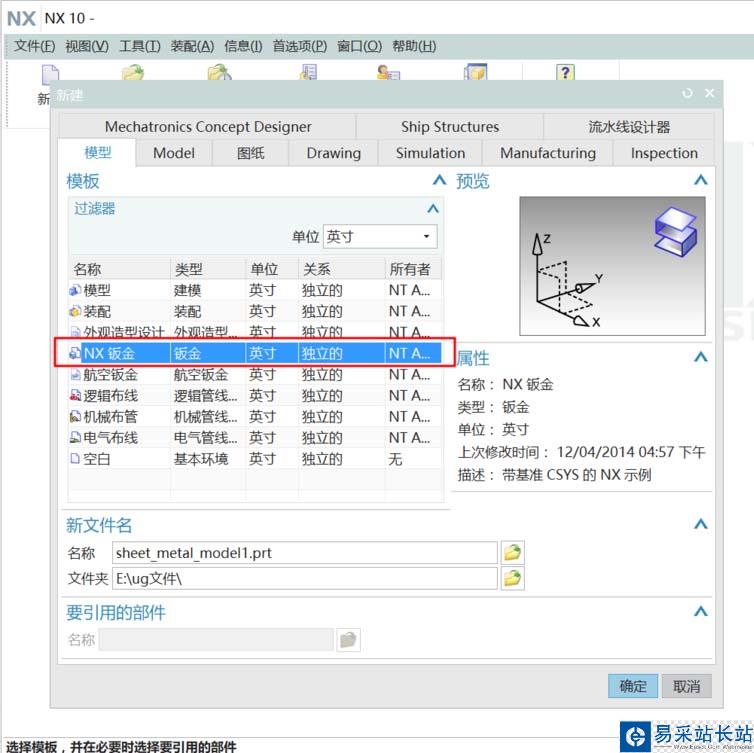

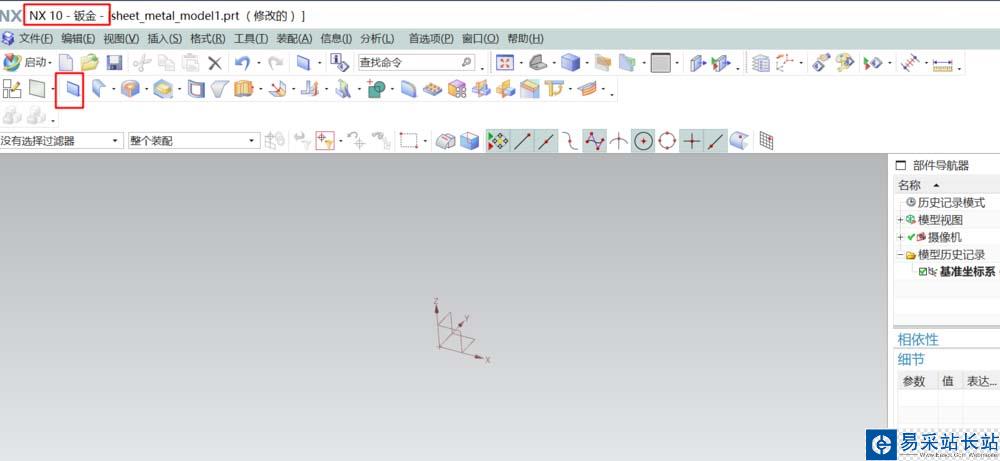

1、找开UG，选择新建钣金（在建模中也可直接转换到钣金模式）；创建一突出块。这是钣金的基本件。

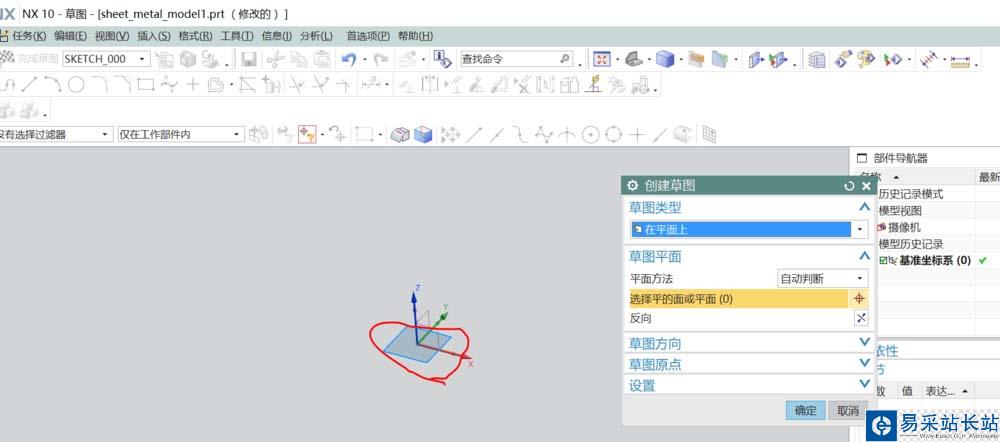

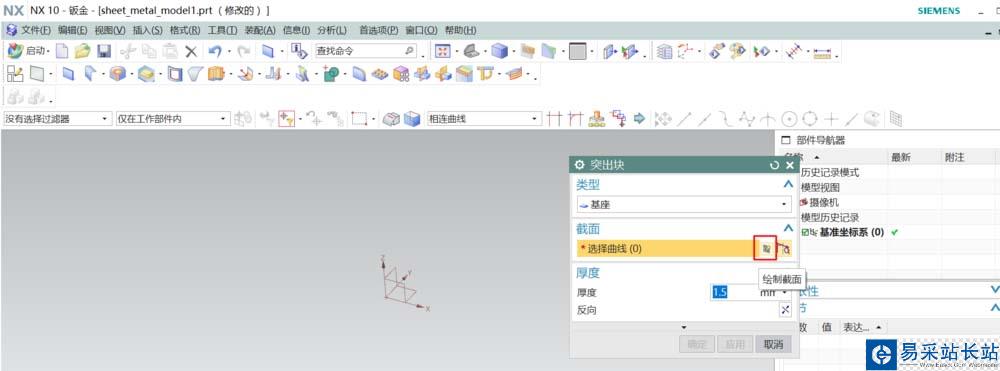

2、在弹出的对话框中选择，绘制截面线。选好绘制平面进入草绘，绘制突出块的截面线。

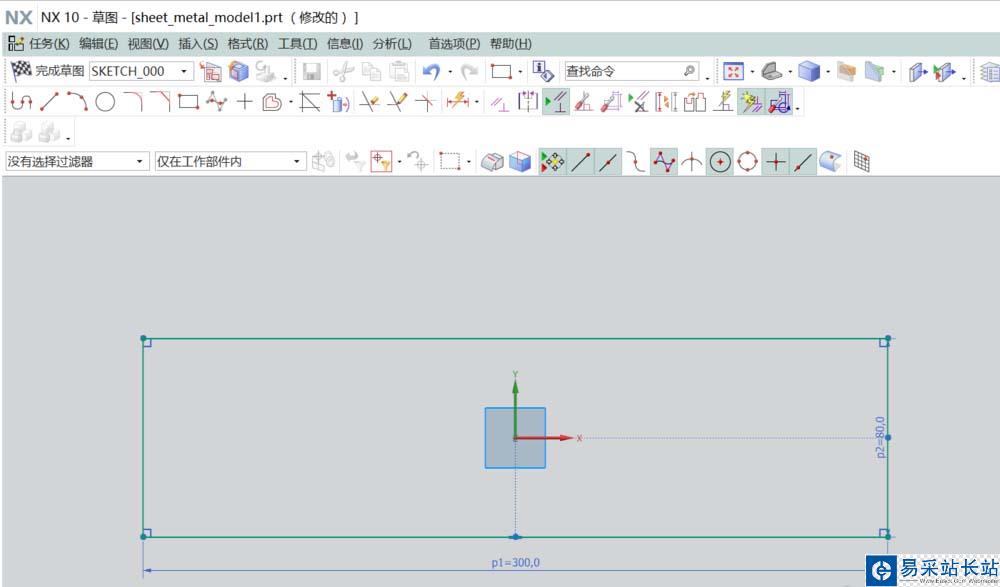

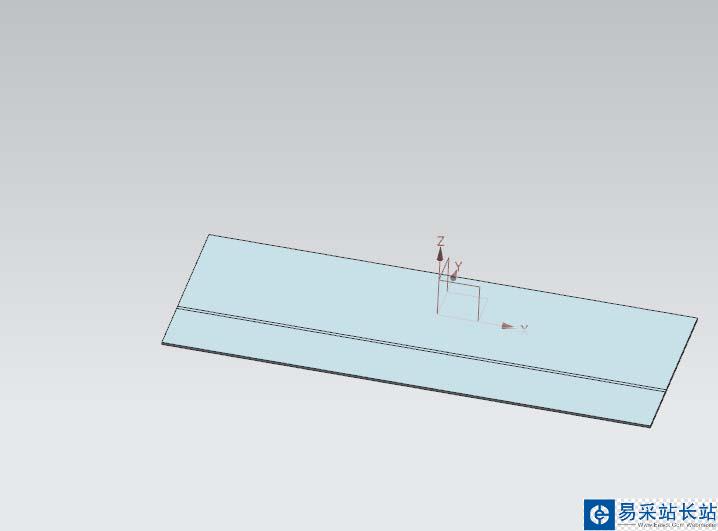

3、完成截面线的绘制，即生成一有厚度的突出块。

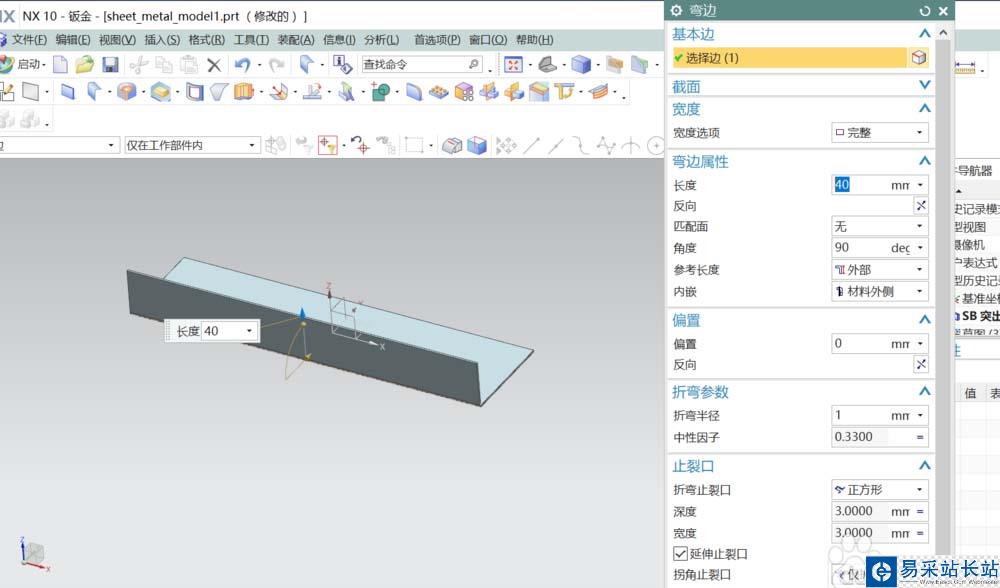

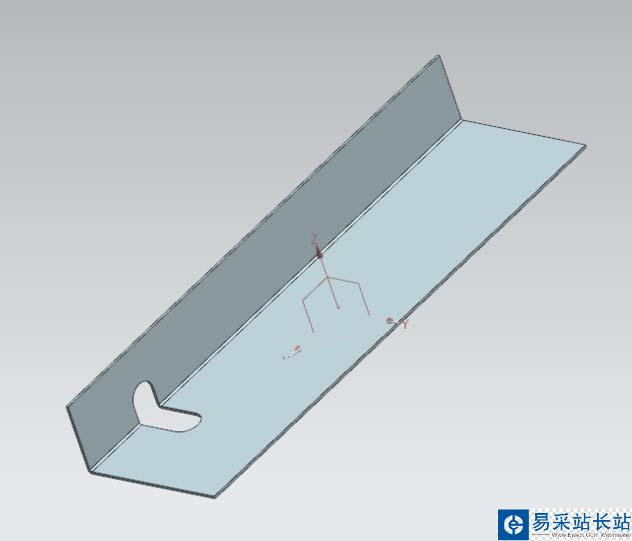

4、选择弯边，如图在对话框中设定参数，得到一边折弯了的钣金件。那怎样才能得到折弯后开圆槽的效果呢。

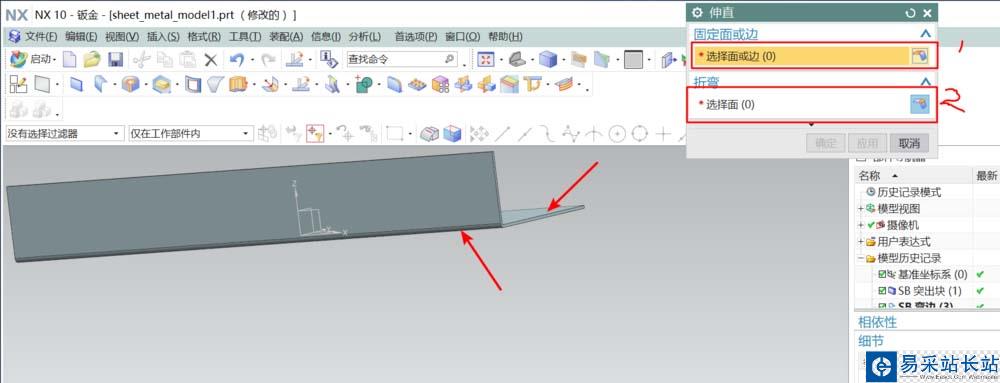

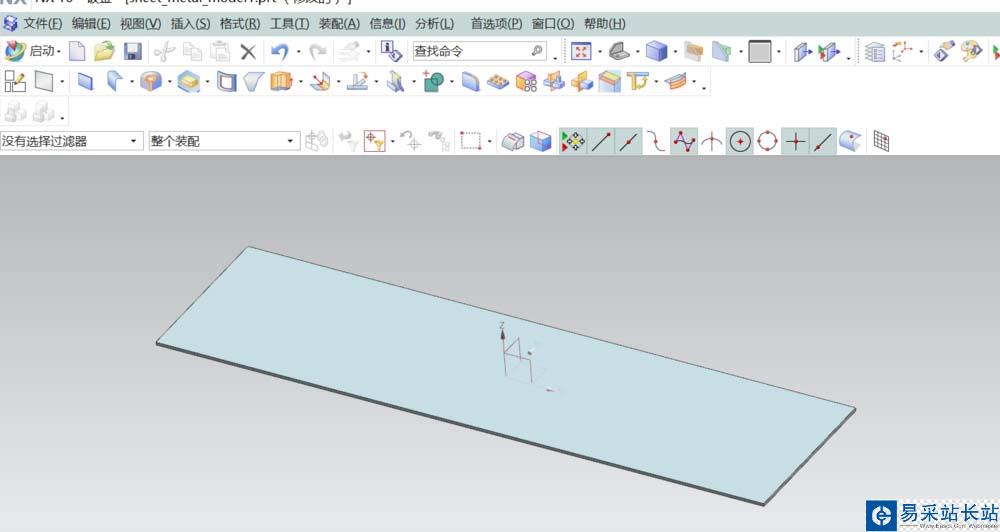

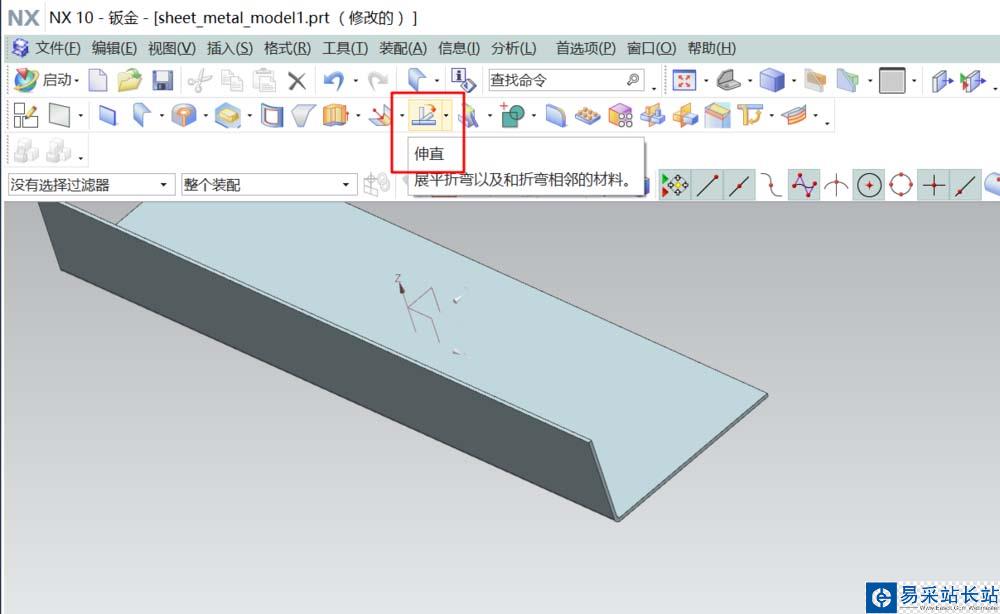

5、先选择“伸直”命令，如图的把固定面及折弯面选择好后确定，得到将折弯的钣金展开的效果。
