solidworks怎么使用孔表工具?

solidworks零件孔位比较多的时候，标注的图纸很容易杂乱，该怎么办，我们可以使用孔表工具来标注想，下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、首先，绘制好三维图。选择从三维图出工程图，选择合适的图纸大小

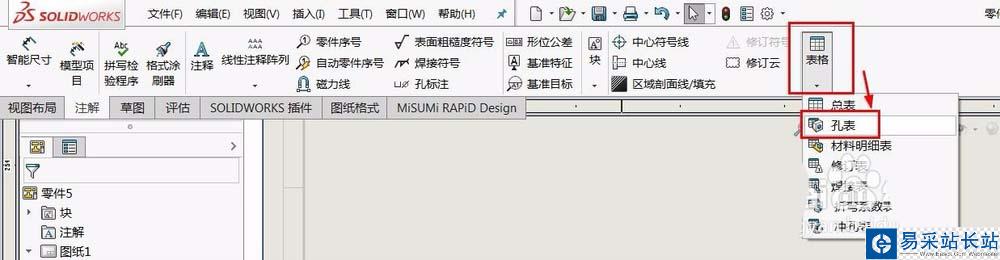

2、注释中选择表格/孔表

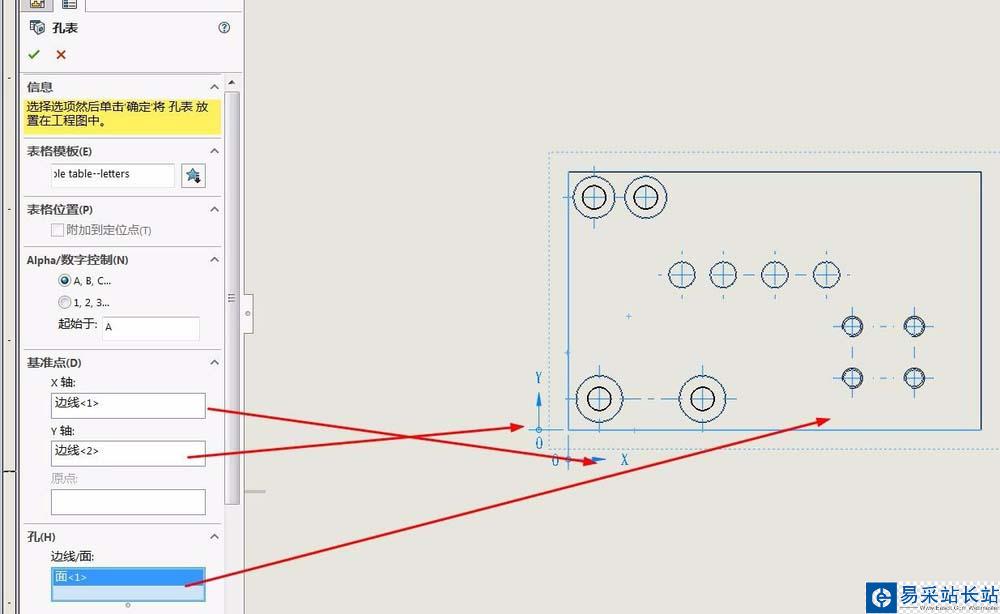

3、分别选取x轴和y轴，也可以直接选择一个点作为原点。另外需要选择一个面.点击确认，则孔的位置是以原点为基准来表示的。

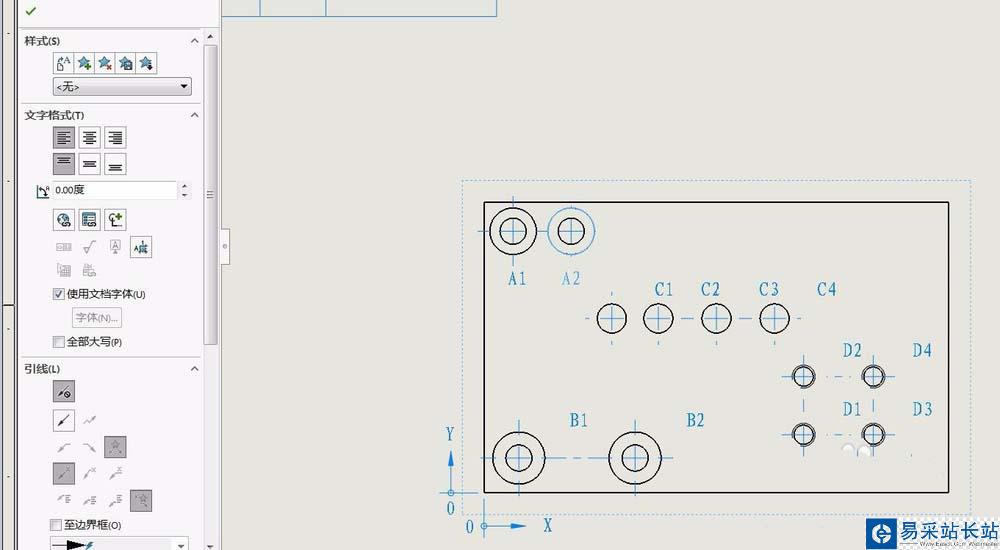

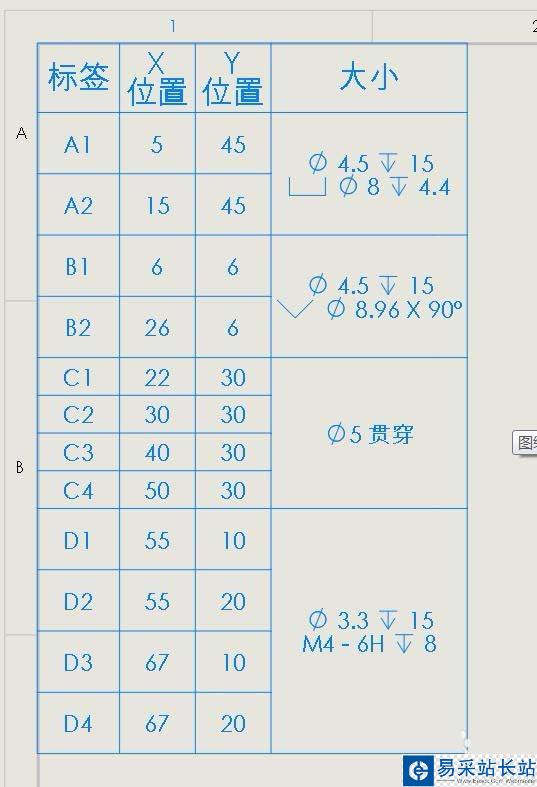

4、点击对号后，会出来一个表格，我们把表格放置在适当的位置

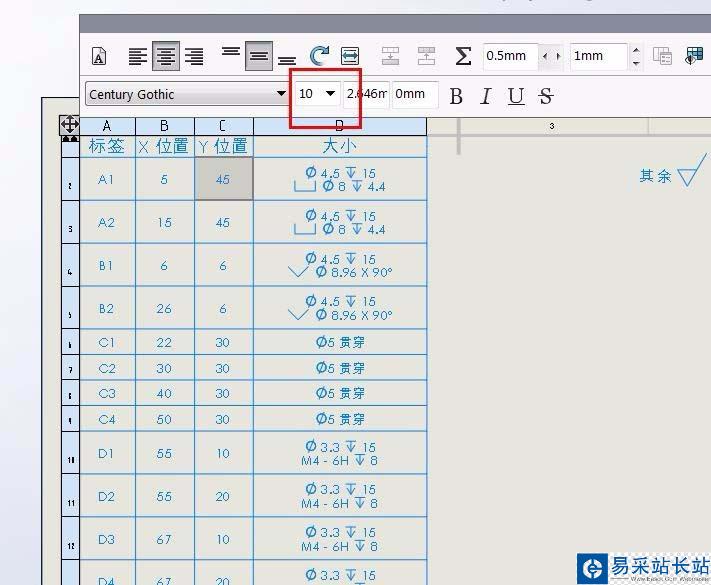

5、选择表格，调整表格的字体和大小

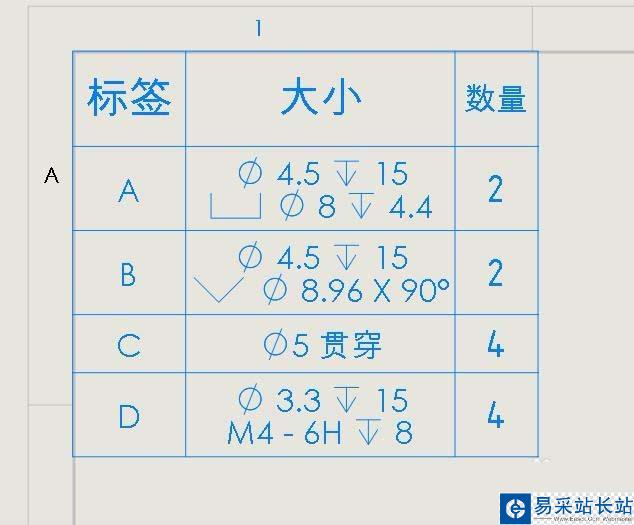

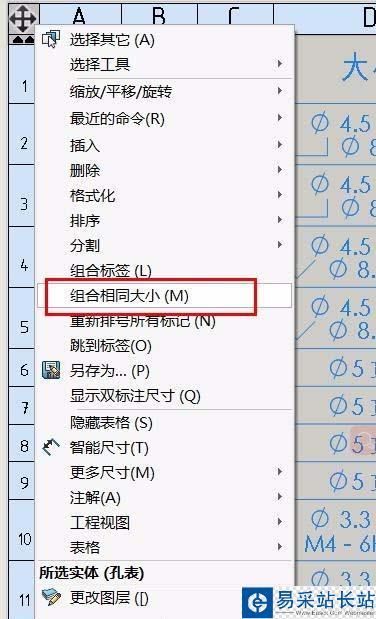

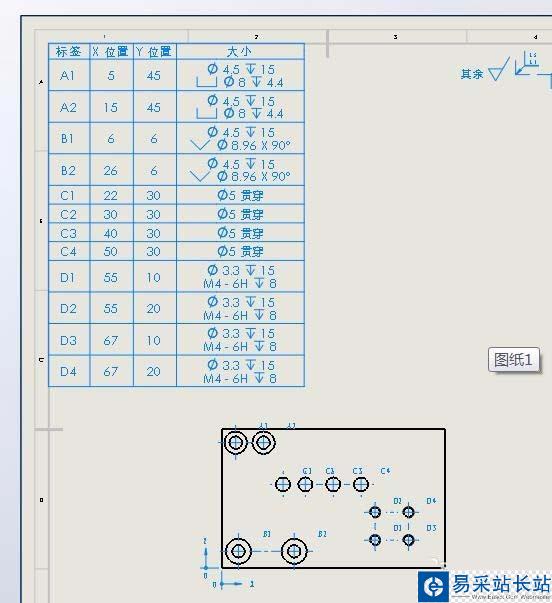

6、右击表格，选择组合相同大小，那么相同大小的孔就组合在了一起。最后的效果图如下图

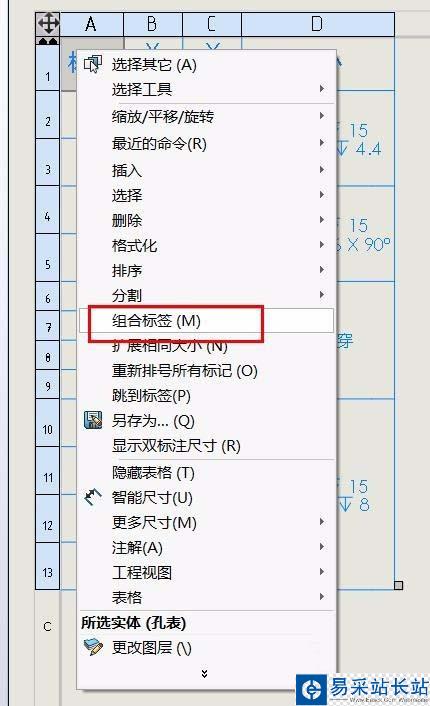

7、也可以组合相同的标签

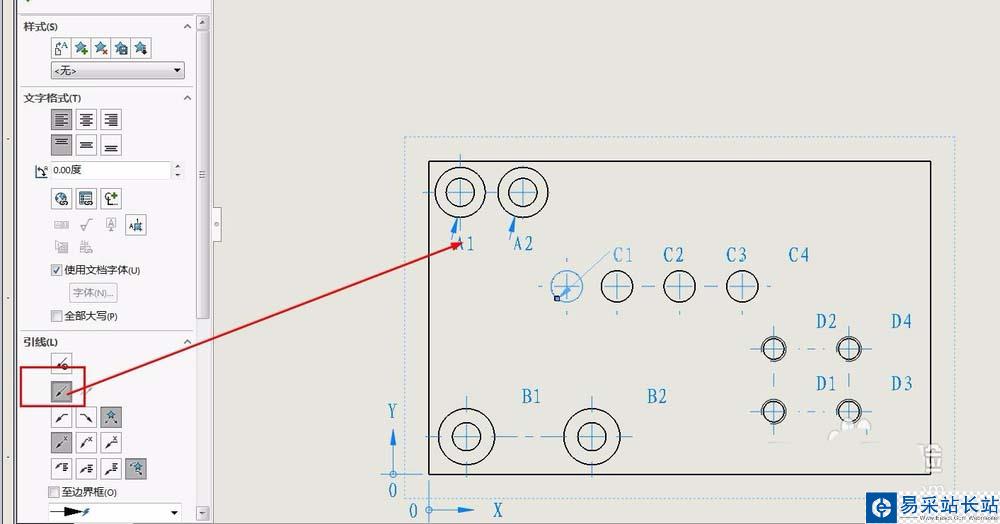

8、在一开始自动生成的标号，排布计较乱，可以自己移动，也可以给标号带上箭头，进行表示

以上就是solidworks孔表工具的使用方法，希望大家喜欢，请继续关注错新站长站。
