solidworks怎么制作玻璃球渲染效果?

提起渲染，我们很多时候，都觉得是高大上的；应为涉及到一些专业设计软件，比如Maya；3ds Max这类。但事实上，作为一款入门上手容易的三维软件solidworks，也配置了渲染插件photoview360，可以进行简易渲染。对于要求不高的场合，已经足够。这里以玻璃球为例，做简单介绍。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

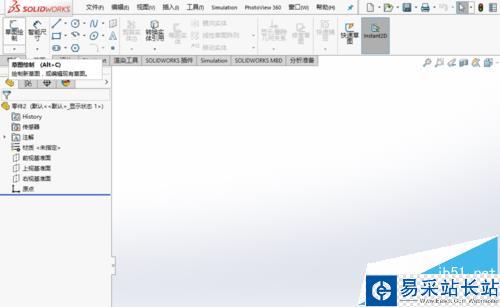

1、打开SolidWorks，这里采用的是SolidWorks2016，其它的版本，也大同小异，可以类推。打开之后，选择“前视基准面”，之后选择“草图”-“草图绘制”。

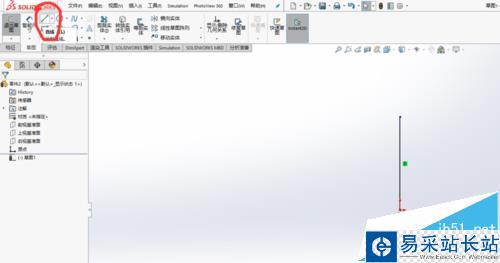

2、在“草图”选项卡中选择“直线”命令，并在草图中绘制一条竖直的直线

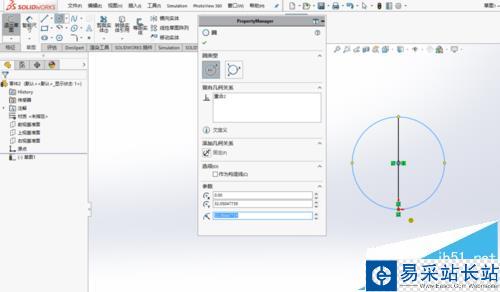

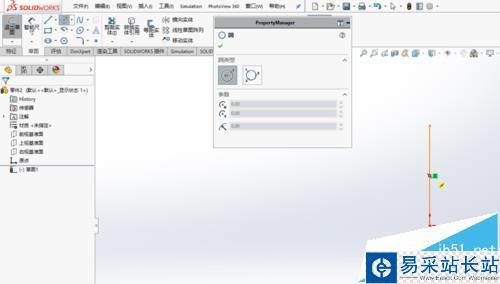

3、之后，在“草图”选项卡中选择“圆”命令，并选取上一步绘制的直线中点为圆心，以该直线长度一半为半径绘制圆。

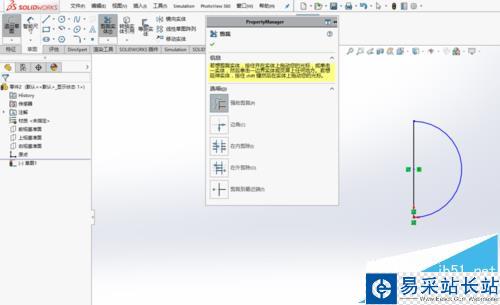

4、然后，在“草图”选项卡中选择“裁剪实体”命令，用“强劲剪裁”裁剪一半的圆

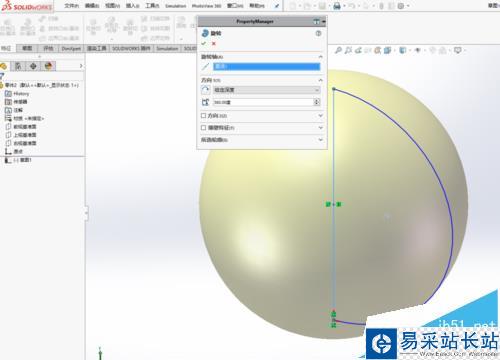

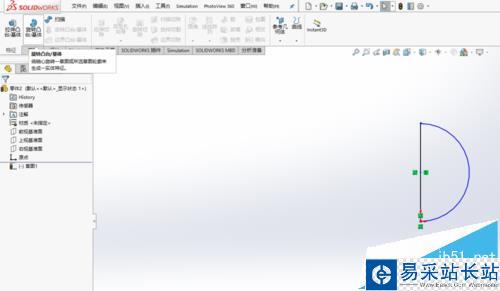

5、 绘制完草图之后，在“草图”选项卡中选择“旋转凸台./基体”命令，并选择竖直线为旋转轴，选择草图为球体

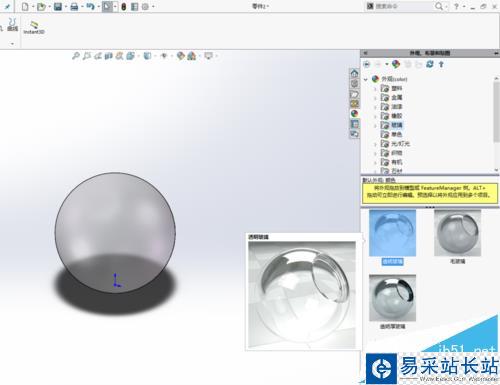

6、在窗口右侧，选择“外观、布景和贴图”，在其中选择“外观”-“玻璃”-“透明玻璃”（选择你喜欢的），双击即可

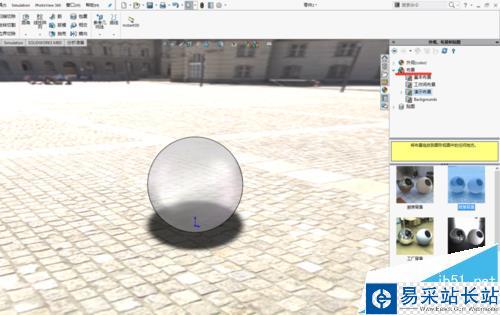

7、在窗口右侧，选择“外观、布景和贴图”，在其中选择“布景”-“演示布景”-“院落背景 ”（选择你喜欢的），双击即可。

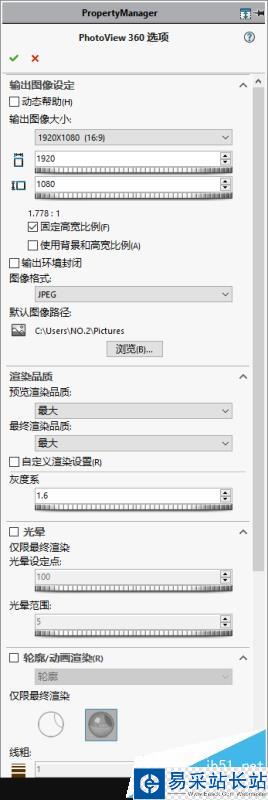

8、选择“photoview360”-“选项”，设置渲染的要求

9、之后，选择“photoview360”-“最终渲染”，之后有可能弹出选择相机之类。根据需要选择，可以不选。
