visio数码管怎么画? visio画数码管的教程

在对软件编辑的时候我们往往需要采用Visio画一个数码管，特别是在写论文的时候，那么该怎么采用visio画一个数码管呢。

软件名称：Microsoft Office Visio 2010 简体中文特别版(附序列号)软件大小：435.66MB更新时间：2018-11-11

一、准备工作

1、建立文件：

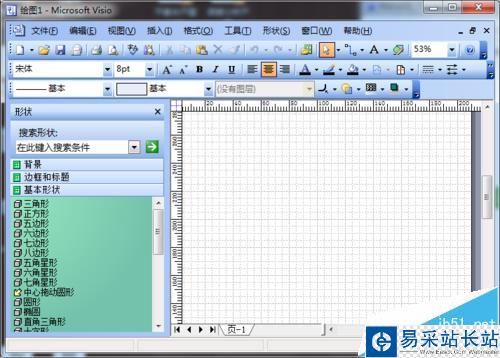

建立一个visio文件，如图所示得界面，本经验的目的集中在如何设置一个数码管上面，就不介绍如何建立一个visio文件了

二、设置位段

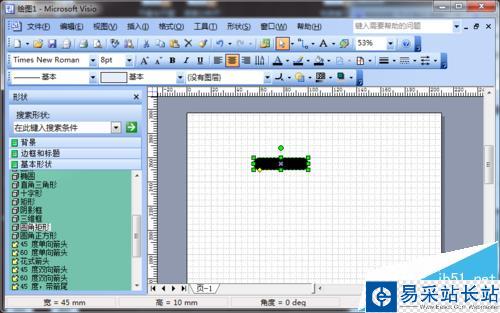

1、解释：所谓段模块，就是数码管中的一段一段的东西，如图所示；先添加一个圆角矩形；

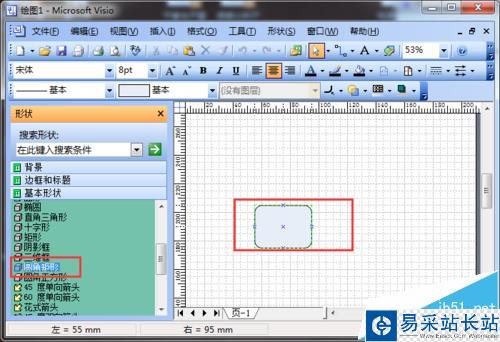

2、添加矩形：如图所示，在左侧的形状中找到圆角矩形；

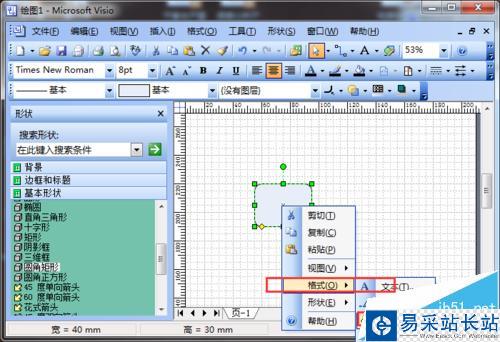

3、编辑矩形1：选中圆角矩形，单击鼠标右键，在下拉菜单中找到“格式”-“填充”；

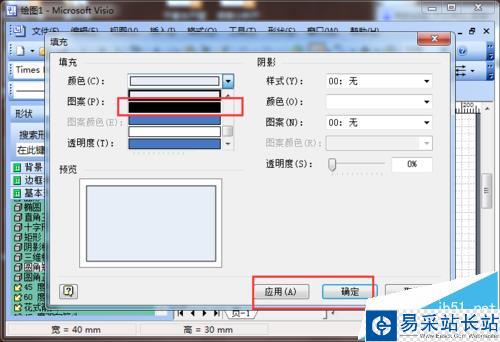

4、设置矩形：在填充一栏中选中“黑色”，然后单击确定；具体操作如下图；

5、调整矩形大小：如图所示，单击矩形的左侧和上下测，进行调整矩形大小；

6、结果：是他变一个长条条；

三、排列段

1、复制：将上面的设置完毕的矩形进行复制，粘贴，复制成七个；

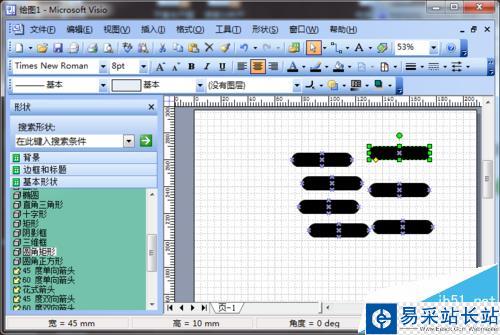

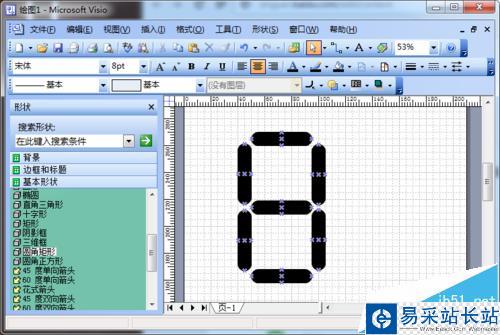

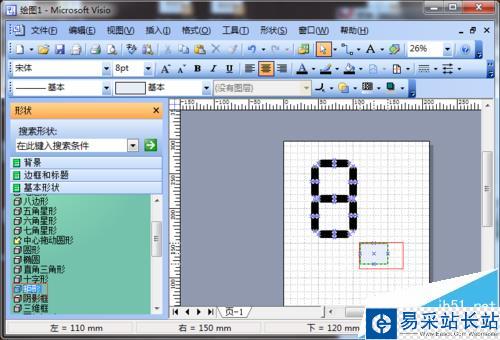

2、排列：将这七个矩形排列成下面的形状，其中可能会有一些细节的大小调整，根据自己的需求进行调节；

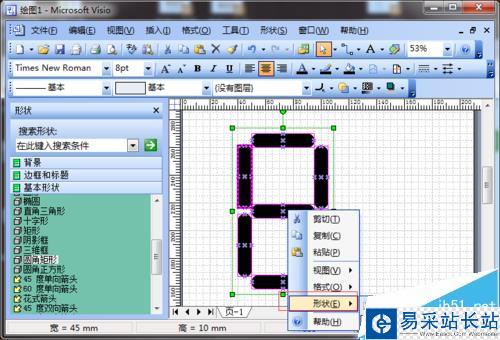

3、组合：选中所有的矩形，单击鼠标右键，在下拉菜单的“形状”-“组合”；这样我们就可以将它组合在一起;

四、添加外框

1、添加矩形：在左侧大菜单栏中选中一个矩形，添加到编辑区；

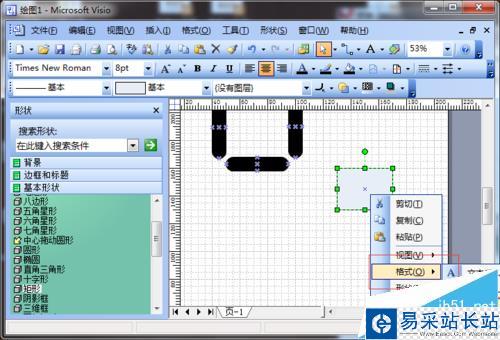

2、编辑矩形：选中矩形，单击鼠标右键，在下拉菜单中找到“格式”-“填充”；

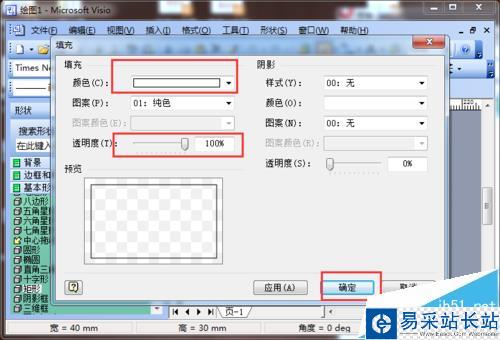

3、设置矩形：将颜色配置成“无色”，经透明度设置为“100%”；
