solidworks怎么随意旋转零件角度?

我们在使用solidworks时，投影二维图、或则装配时，有时会遇到模型与平面没对齐、倾斜的情况，这时就需要将零件定向旋转某一角度，本经验就是为解决这一问题的。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、首先打开solidworks软件，新建一个零件模型

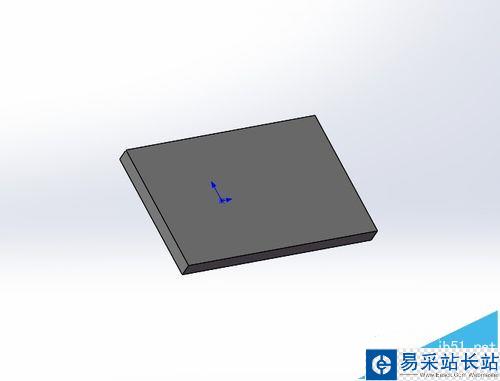

2、然后开始旋转模型，我以图中所建立的长方体模型为例子进行旋转讲解。

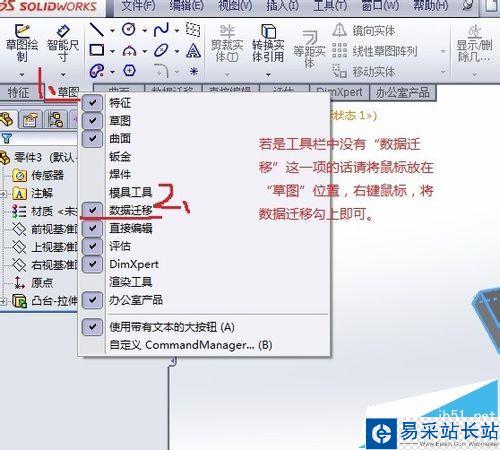

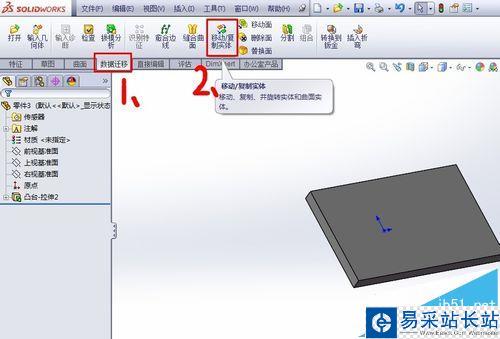

3、在工具栏中，点击“数据迁移”,然后点击“移动/复制实体”，若是工具栏中没有显示“数据迁移”一栏，请按照下面第二张图所示调出来。

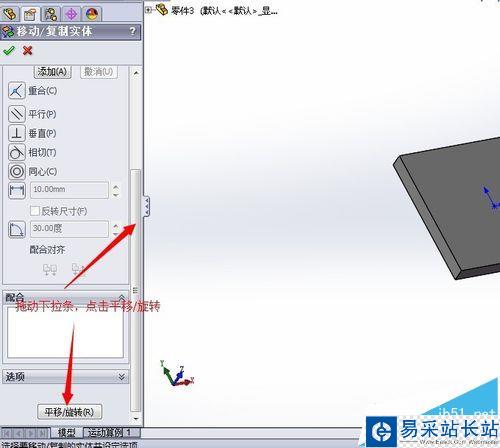

4、接下来，拖动下拉条，选中“平移/旋转”选项。

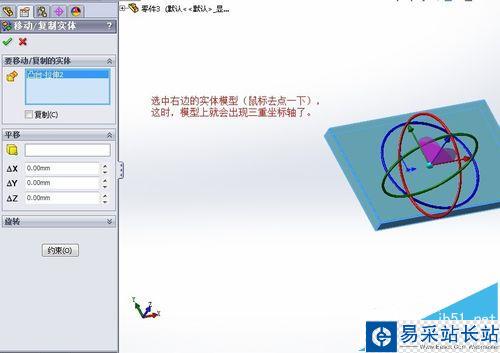

5、然后选中自己要旋转的模型实体，如图所示操作。

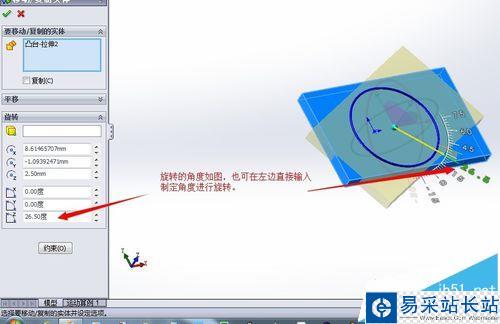

6、最后，将鼠标放在三重坐标轴上就可以指定角度、方向旋转了，也可以在左边的框中输入要旋转的数据直接旋转，如图。
