SW的附带软件 SolidWorks Explorer 可以实现修改零件名称并保持链接关系，但是在对一个装配体进行操作过程中使用的话还是不够方便，需要单独打开软件，本文介绍通过装配体特征树上的右键菜单来实现修改零件名称并保持链接关系

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、安装SolidWorks，然后安装一款国内的插件：KYTool，安装完成后打开SolidWorks，如下图所示：

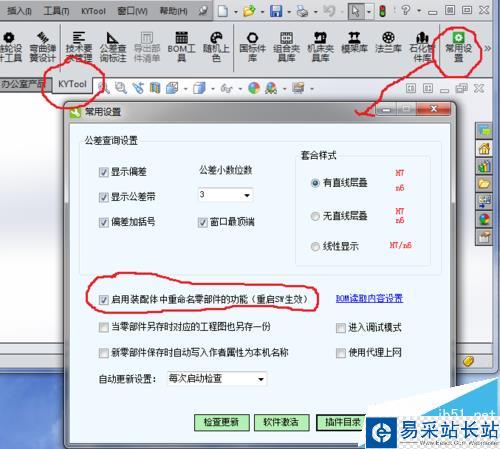

2、打开插件KYTool的设置窗口，选中选项：“启用装配体中重命名零部件的功能（重启SW生效），然后保存，关闭SolidWorks并重新打开。

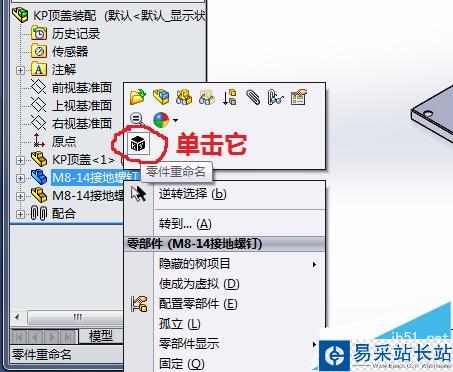

3、在SolidWorks中打开一个装配体，然后在装配体的特征树上需要改名的某个零件上右击，然后在弹出的右键菜单中选择KYTool图标，并单击，如下图所示：

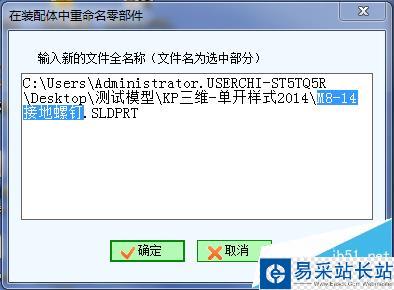

4、在弹出的输入文件名称窗口中输入新的名称，然后单击【确定】开始修改。注意文件名称部分默认是选中的（蓝色），如果想同时修改前面的目录名称也是可以的。

5、下面是提示是否修改成功，如果这个零件在装配体中同时多处引用，会提示一共修改了多少处引用关系，一般会把能找到的所有引用都修改为新的名称。

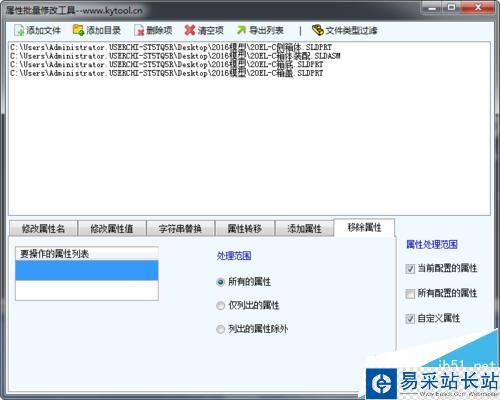

6、如果还需要批量修改零部件的属性可以通过KYTool的属性批量修改工具来完成，包括批量修改属性名，批量修改属性值，批量属性值字符串替换，属性由配置特定转移到自定义，批量添加删除属性等等，包括焊件轮廓的属性，如下图所示。

注意事项：

1、设置完成后需要重启一下SolidWorks才能找到KYTool的右键菜单

2、KYTool这个功能是不需要激活的，都可以用。
