SolidWorks怎么显示管道的内螺纹线?

SolidWorks不显示装饰螺纹线，效果欠佳，究竟是哪里出了问题呢

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、SolidWorks不显示装饰螺纹线，效果欠佳

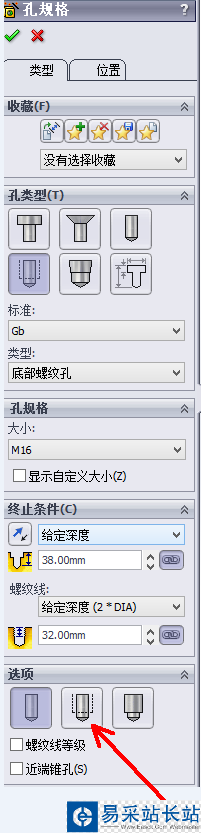

2、首先编辑异形孔特征，在选项框最下端选项一栏，看是否选择的是第二项

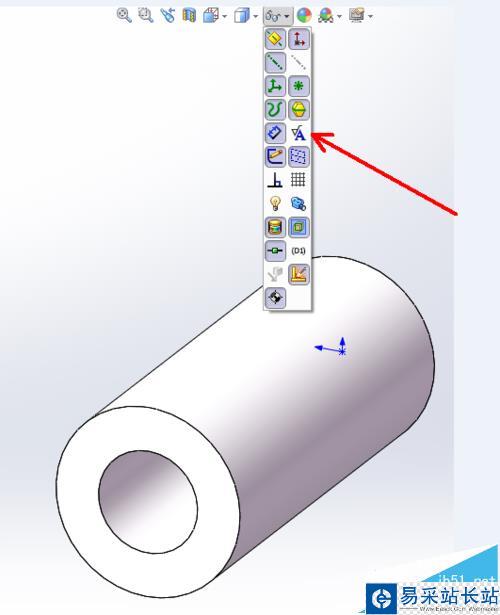

3、还是不显示，那就是注释项隐藏了，点实√A图标就OK了

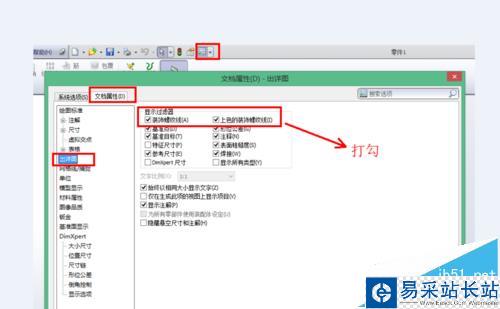

4、或者点击选项，文件属性栏---出详图---显示过滤器中的装饰螺纹线及上色的螺纹线的前方框是否已经勾选

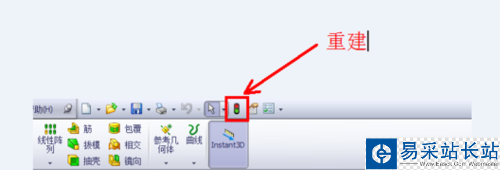

5、最后一定要点击重建模型按钮哦

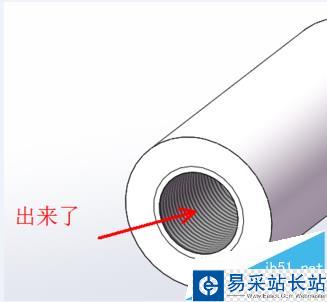

6、瞧，螺纹出来了
