UG怎么创建零件的局部剖视图?

教程为大家介绍UG如何创建局部剖视图，希望对大家有帮助。

软件名称：模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)软件大小：3.3GB更新时间：2019-01-21

1、以下面的零件为例，创建局部剖视图。

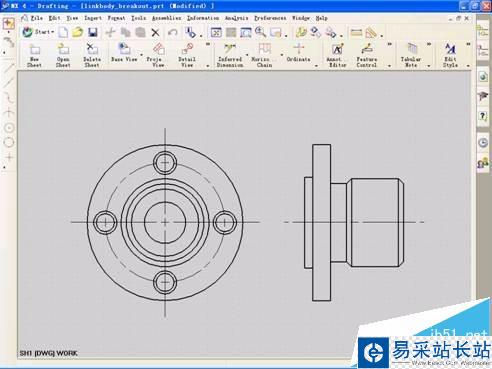

2、进入Drafting环境，创建零件的主视图和左视图。

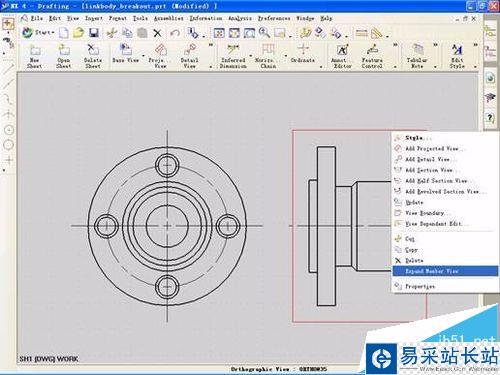

3、选择左视图，单击鼠标右键，选择“Expand Member View”。

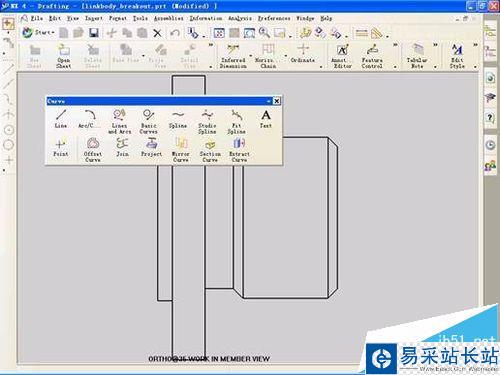

4、选择“Expand Member View”后的界面，左视图被放大至充满绘图窗口。调出“Curve”工具栏。

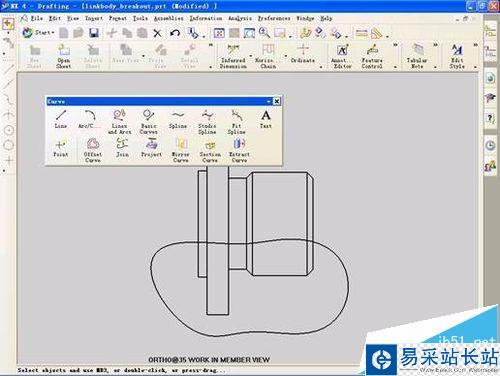

5、沿将要剖切的零件部分绘制“Spline”样条曲线（注意：曲线一定要封闭）。

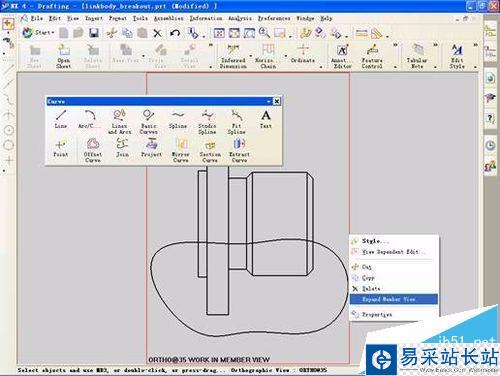

6、再次选择左视图，单击鼠标右键，选择“Expand Member View”，退出对视图的编辑。

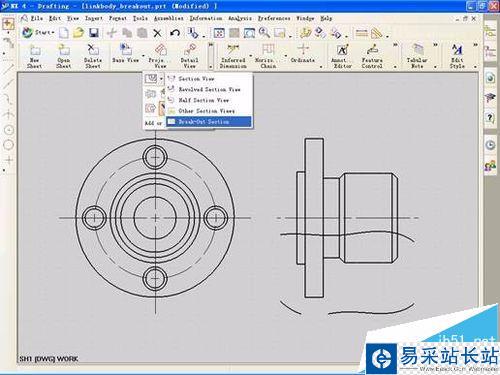

7、从“Drawing Layout”工具栏中选择“Break-out Section（局部剖视图）”。

8、软件弹出“Break-out Section”对话框，选择左视图，从该视图创建局部剖。

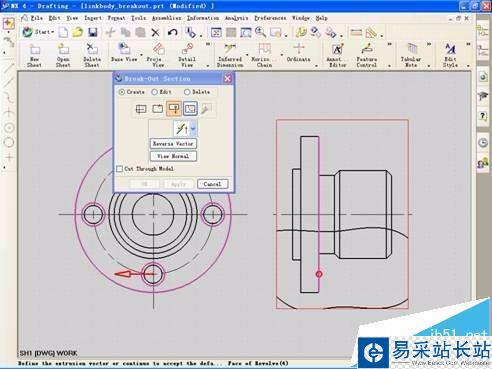

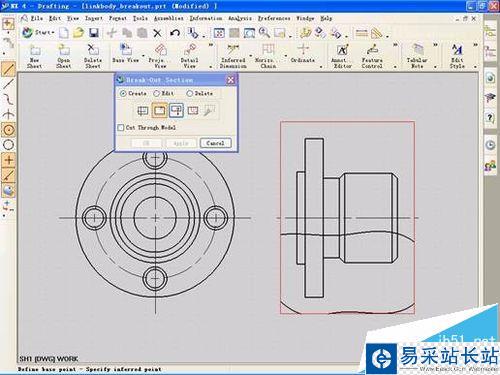

9、确保“Indicate Base Point”按下状态，选择基准点。（注意：点的捕捉方式中须选中“圆心”选项）选择主视图下方圆孔的圆心，出现如图9所示的红色箭头。

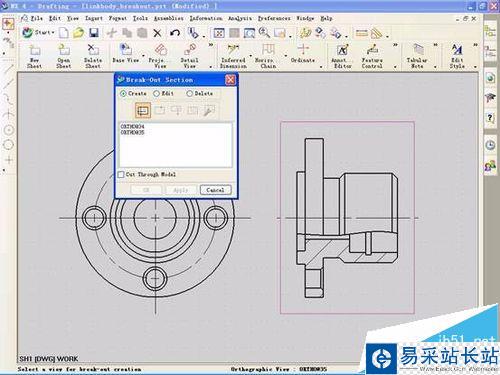

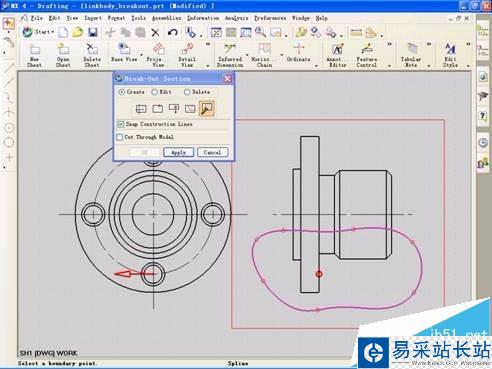

10、按下“Select Curves”，选择刚才绘制的样条曲线，单击“Apply”按钮，创建如图10所示的局部剖切图。
