图形绘制是CAD加工的基础，CAXA制造工程师提供了功能齐全的绘图命令，利用这些命令，可以方便、迅速、准确的完成零件图样的绘制和编辑。这里主要介绍在该软件中创建鼠标模型的技巧，如下图。

软件名称：caxa2015电子图板简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

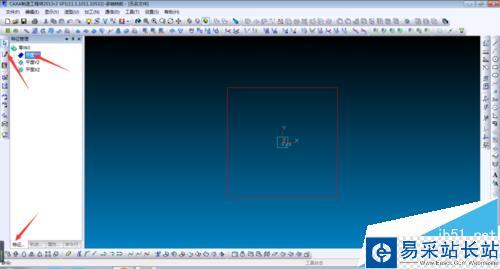

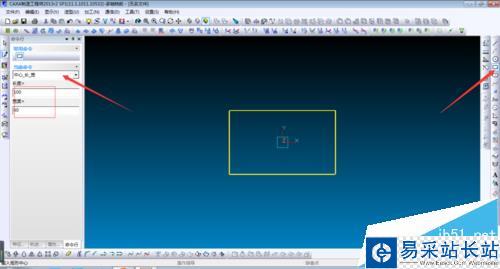

1、首先打开CAXA制造工程师，进入特征栏，选择XY平面，点击进入草图，选择矩形绘制，使用方法为中心和长度，绘制一个如图所示的矩形。

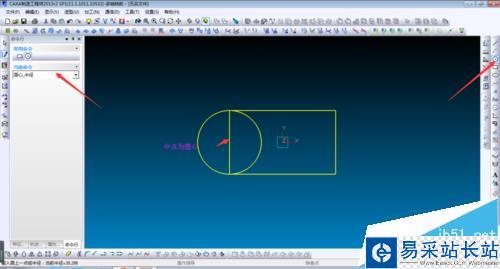

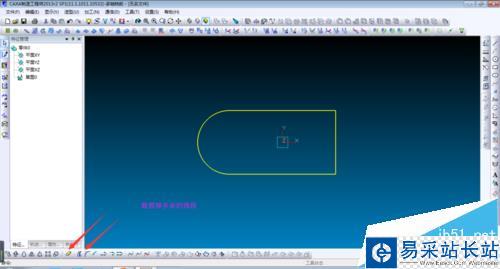

2、再选择圆命令，以矩形宽度线中心为圆心，绘制一个半径为30的圆。完成后选择曲线修剪和删除，裁剪掉多余的线段，最后效果如图。

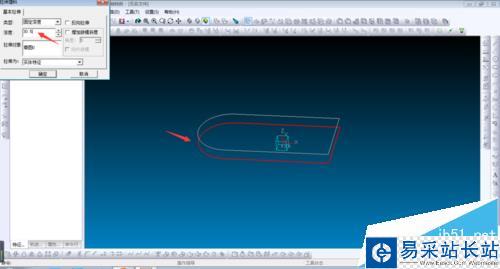

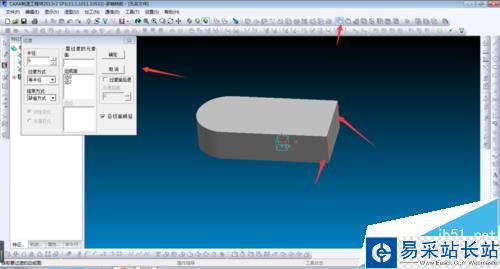

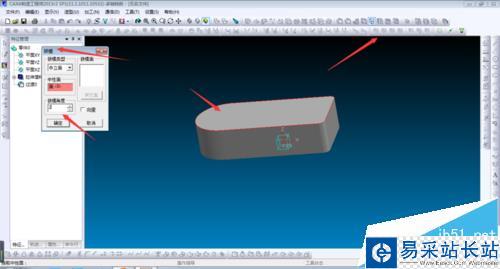

3、选择拉伸增料命令，将前面绘制的草图进行拉伸，拉伸高度为30.5。完成后选择过渡命令，对实体两条边线进行倒圆角处理，倒角半径为6。选择拔模命令，选取顶平面为中性面，侧面为拔模面，对零件进行拔模。

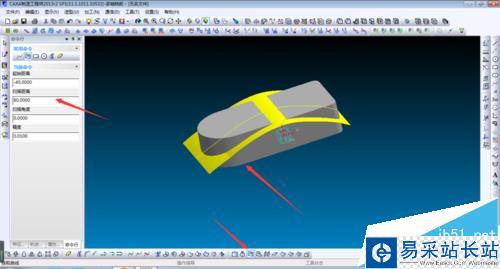

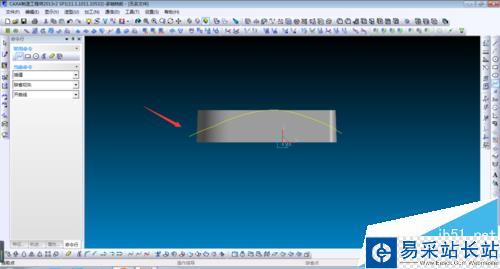

4、将视图调整到XZ平面，可直接按鼠标快捷键F7，完成如图所示单击右键退出。选择曲面中的扫描面，指定扫描方向，选取样条曲线，生成一个曲面，各参数如图所示。

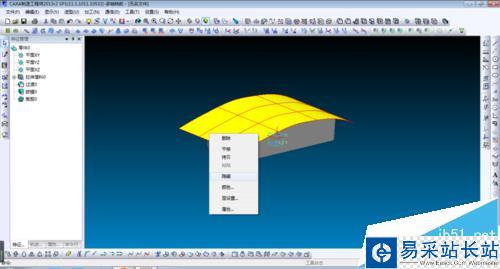

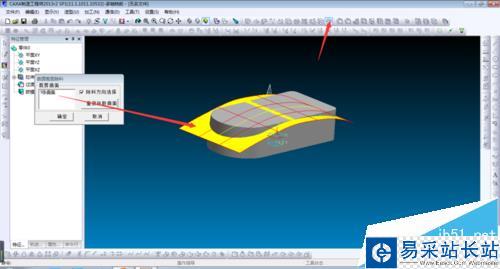

5、然后选择曲面裁剪除料，选取刚刚生成的曲面，选择剪裁方向朝上，将上面部分实体剪掉。最后选择曲面和曲线，点击右键/隐藏。

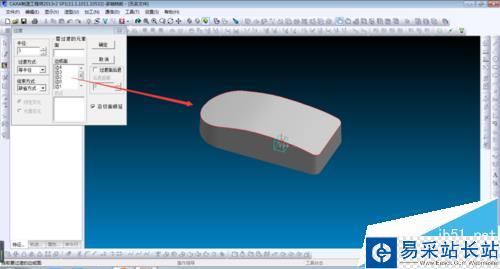

6、这些特征完成后，再次选择过渡命令，对上表面周边进行倒圆角处理，圆角半径为3。完成后确定退出。效果如图。
