solidworks怎么零件原点与装配原点重合?

将教你在solidworks装配体模式下，如何使第一个零件图的原点与装配体坐标原点重合。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、进入装配体模式，准备插入第一个零件，如图所示

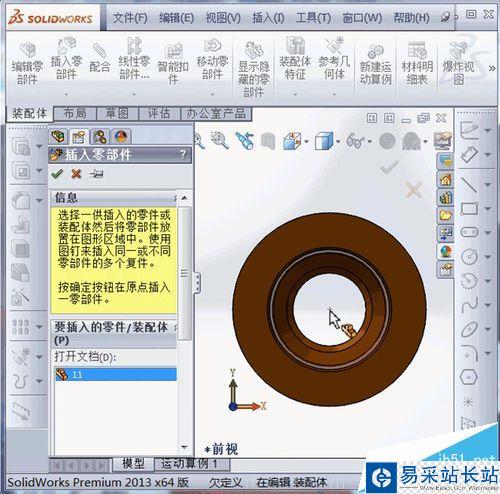

2、双击"零件11",将鼠标移动到视图窗口内，但不要点击,如图所示

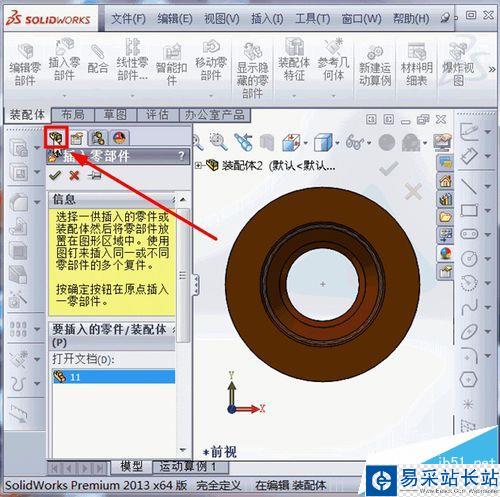

3、将鼠标移动到“Feature Manager”，点击，如图所示

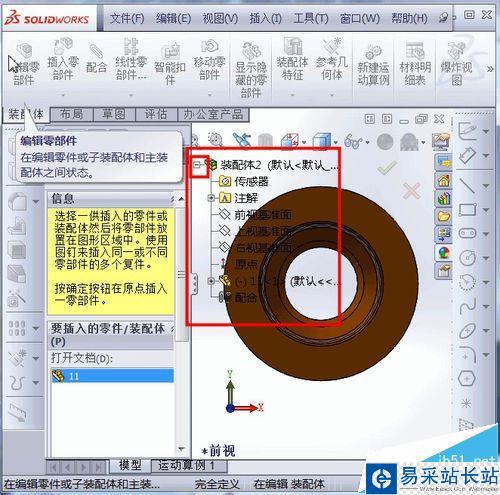

4、鼠标点击设计书，展开特征，如图所示

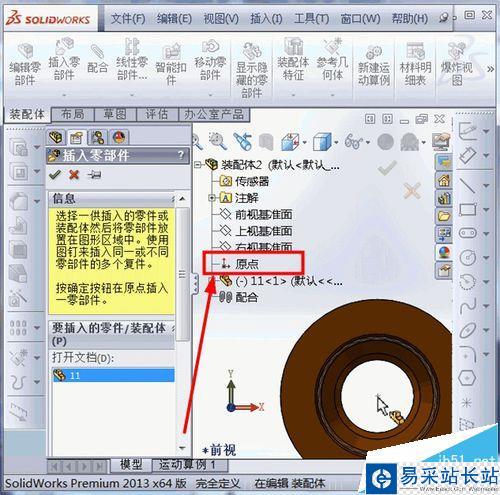

5、在点击坐标原点，如图所示

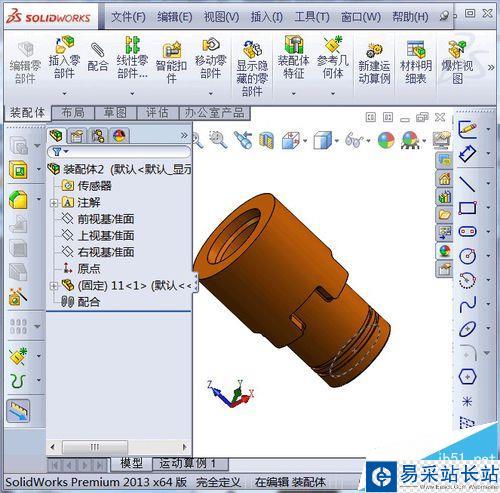

6、这样，零件的原点就和装配体默认的原点重合了。

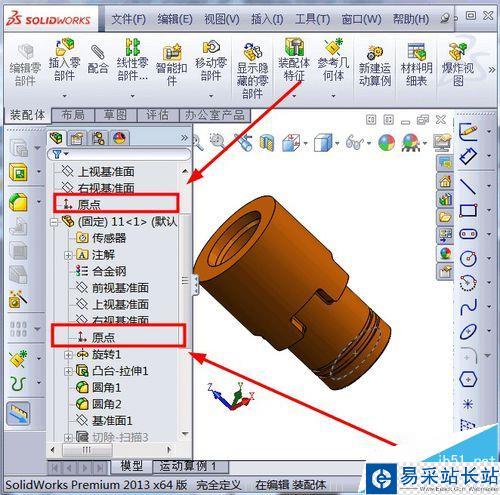

7、现在准备查看零件原点与中标原点是否重合，展开零件特征，点击装配体默认原点，再点击零件原点，如图所示

8、大功告成，现在零件和装配模式原点重合，剖切面的时候就省去很多事情了。
