proe怎么使用钣金的混合命令?

该经验为大家分享一篇proe的钣金的混合命令怎么使用的教程。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

一、实体

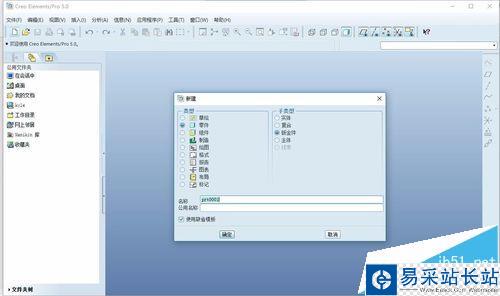

1、首先，双击或者右键打开的proe5.0软件，然后使用快捷键Ctrl+N，新建一个文件，名称自定义，模型子类型为钣金体，选中使用缺省模块。

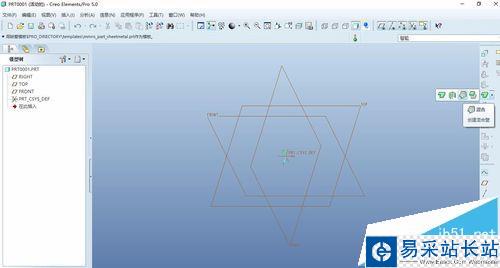

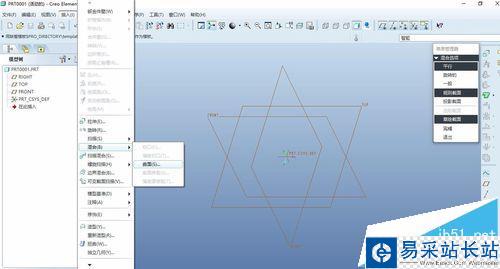

2、（图一是钣金的，图二是实体创建的，是没有厚度）插入--混合--曲面。（混合需要2个截面，）

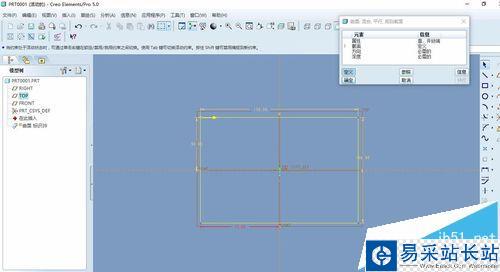

3、点击混合命令之后，按照默认的选项，中键点击确定，即平行、规则截面，草绘界面、直、开放端。然后我们通过TOP来绘制第一个界面，如下图所示。

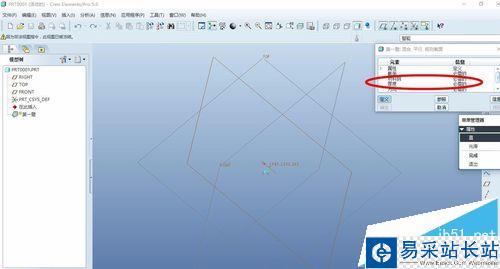

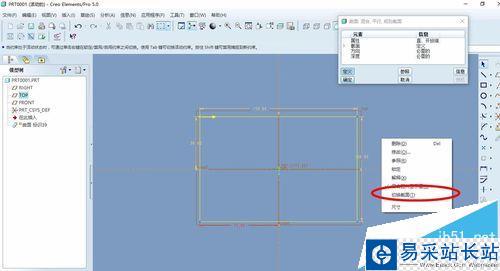

4、当我们绘制完第一界面之后，就不要急着打勾确定退出草图，它会提示你截面不完整之类的，应该是长按右键鼠标选择切换截面，这有点和其他三维软件不一样的地方。

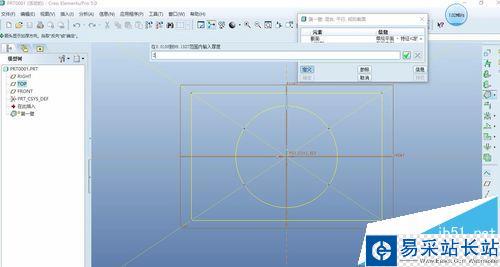

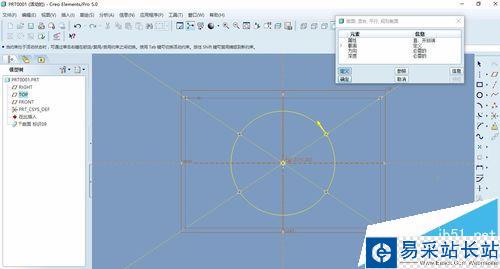

5、然后我们继续绘制第二个截面，我们会发现我们的第一个草绘的截面还在里面，但并不影响下一个截面的绘制，第一个截面使用了矩形，这个就使用圆（分割段数）。完成后就打勾确定退出。

二、钣金

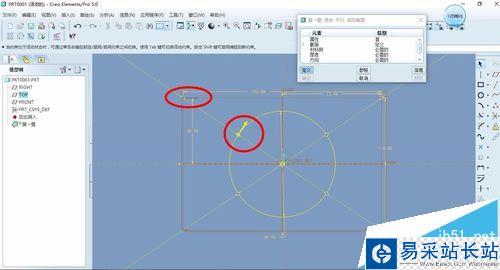

1、钣金和实体的一样，只是多了厚度的设置，方法是一样的（在这里提示一下，关于形状，也是与线条的起点有关的，选中分割点后右键长按鼠标选择起点，有的版本是选择）

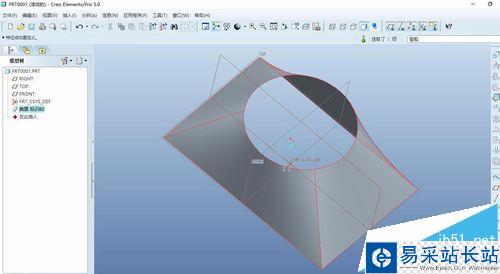

2、按照上述的方法创建混合，即可创建混合特征体，这里就不再叙述，下图是带厚度的。
