solidworks怎么绘制水滴渲染效果?

主要通过solidworks中的阵列和缩放功能，绘制成几滴水下落的样子，因为水滴的渲染看的不直观，改渲染成红酒。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、先选择基准面进入草图，用样条曲线绘制一个封闭的草图，将各节点进行调整合适。接着通过中心绘制直线和中心线，将没有调整的一边剪切掉。

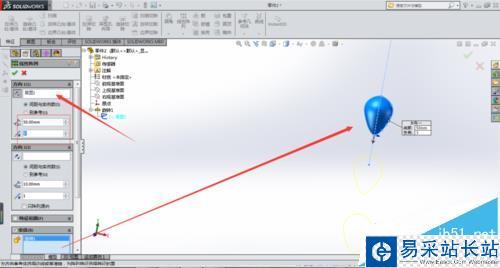

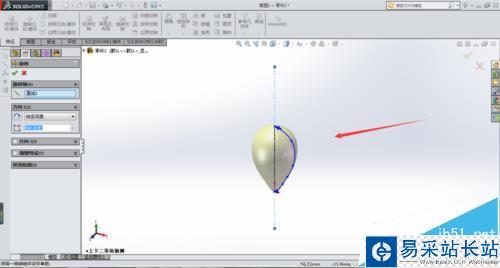

2、选择旋转基体命令生成一个水滴特征。再选择线性阵列，将水滴沿中心线向下阵列两个，具体操作如图所示。

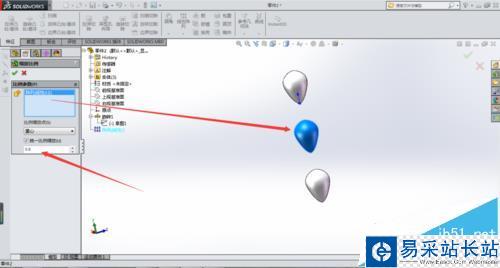

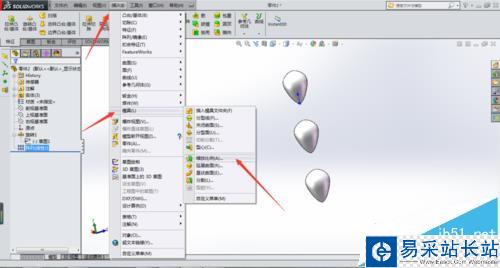

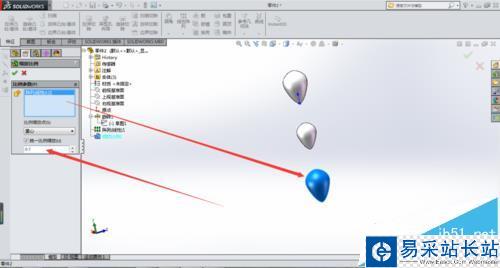

3、接着点击插入/模具/缩放比例，选择中间的小水滴，绽放比例为0.8。同样的方法将下面的水滴缩放比例为0.7

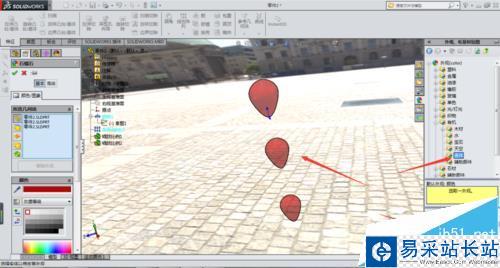

4、最后将背景换了院落布景，选择编辑外观，选择材料为有机/液体/红酒。渲染效果如图。

注意事项：

注意solidworks的旋转截面一定要为封闭区域。
