对于一般三维制图软件来说，CATIA的工程图模块功能已经很全面了，各种标注、序号、辅助线甚至剖视图都可以直接生成。也就是说只要你对CATIA的使用足够熟练，导出的工程图在CAD中几乎不需要改动直接就可以用。下面我来介绍一下如何方便快捷地利用CATIA生成二维图和工程图。假设我们想生成如下三维零件的主视图，俯视图，左视图和左视图全剖视图，主视图的局部剖视图，该如何操作：

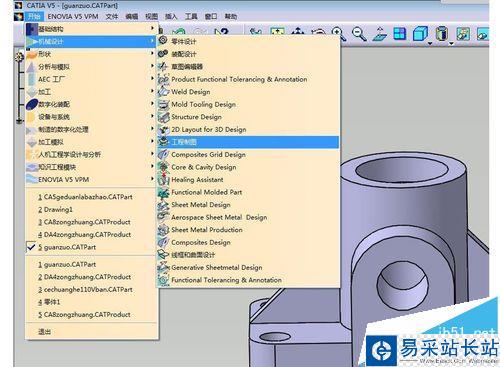

1、首先在“开始”中打开工程制图模块
2、找到如图所示的“正视图”按钮，并单击。然后从菜单栏中的“窗口”工具返回三维文件所在的界面，在零件上想要成为主视图的平面上单击一下，CATIA就会自动回到工程图模块，此时再在空白位置单击一下鼠标左键即可放置主视图投影。

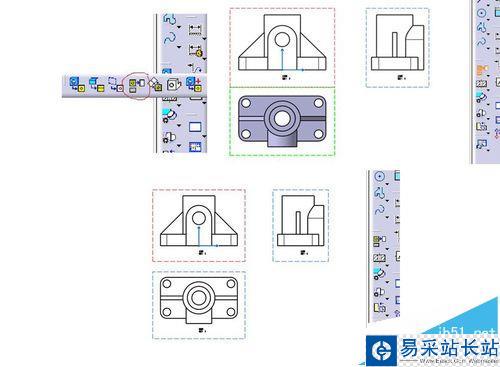

3、有了主视图就可以利用投影创建左视图和俯视图了，单击“主视图”图标旁边的下拉箭头，展开全部命令按钮，单击如图所示的“投影视图”按钮。移动鼠标，就会发现左视图或俯视图的预览已经呈现出来，如果预览效果是你想要的，那就在空白位置单击鼠标左键即可放置投影视图。

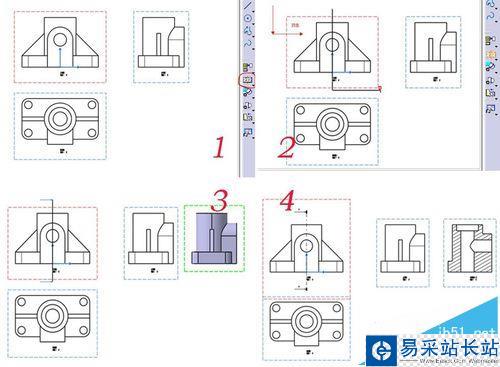

4、接下来开始做剖视图，我们先来做左视图的全剖视图，点击主视图下方的剖视图按钮，（此时确保主视图外虚线框为红色，如果不是红色，双击该虚线框）然后按我图中黑线位置画切割线，每个折弯点单击一下鼠标左键，最后双击。图中切割线的画法是先在图形正上方点击一下鼠标左键，再移动到最下方点击一次，（此时第两点确定一条直线，当第一条直线确定以后，你再次单击鼠标的位置决定了剖切的方向。）然后把鼠标移动到画好的切割线右侧，双击鼠标左键即可确认剖切，移动鼠标，单击鼠标左键放置剖视图。

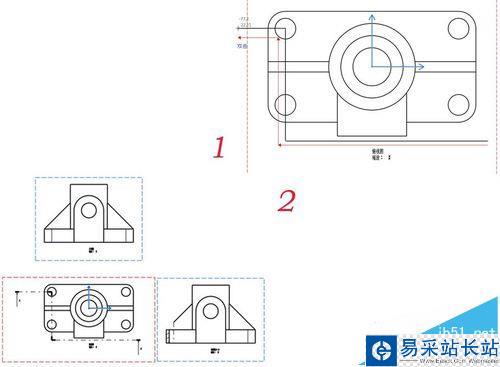

5、利用同样的步骤可以在俯视图中进行剖切，得到主视图的部分剖视图。图中带箭头的红线是我点击鼠标的顺序和画线方向。

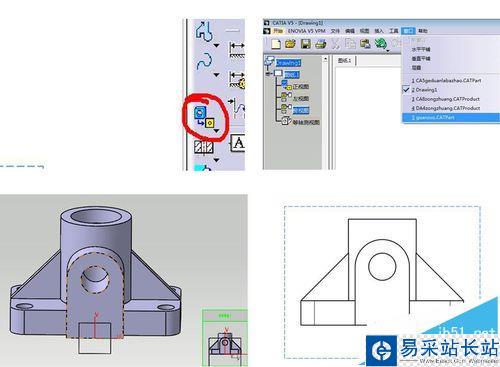

6、最后教大家如何导出三维等轴测视图，仍然在“主视图”按钮下拉箭头展开栏内，有一个如图所示图标，名称为“等轴测视图”，点击一下该按钮后，从窗口工具返回三维文件所在的位置，利用旋转、平移等工具将三维图在窗口中摆放好后单击零件的任意平面即可拾取等轴测视图，自动回到工程图模块后单击鼠标左键放置即可
