solidworks怎么使用圆角命令绘制零件模型?

 圆角命令可以快速的生成多种圆角，在绘制零件时用途广泛，几乎每个零件的绘制都需要使用，这次小编给你展示圆角命令的各种功能。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、打开solidworks软件，点击 新建 按钮

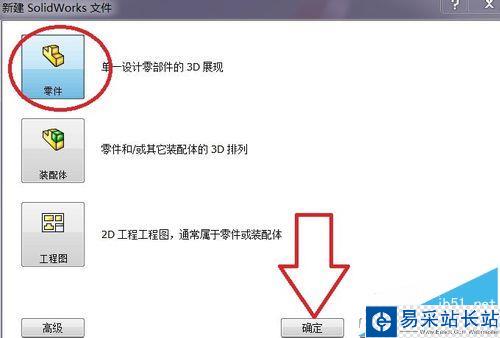

2、在弹出的对话框中，选择零件后点击确定

3、小编拉伸了一个毛胚，为大家展示圆角命令的各种功能

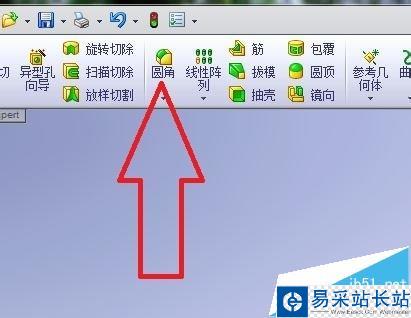

4、点击 圆角 命令

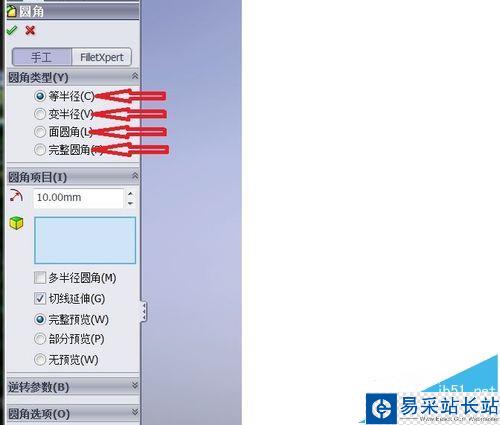

5、在弹出的对话框中，可以看到，有四种生成圆角的方法，分别是

1）等半径

2）变半径

3）面圆角

4）完整圆角

6、等半径 绘制圆角，这个比较简单常用，就不细说了

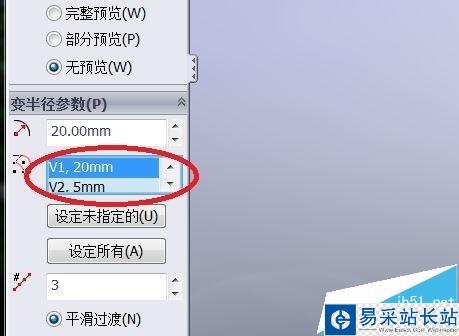

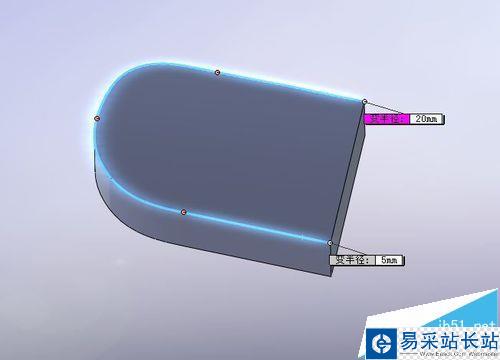

7、变半径 绘制圆角。分别输入选中边两端的需要设置圆角的半径值V1和V2

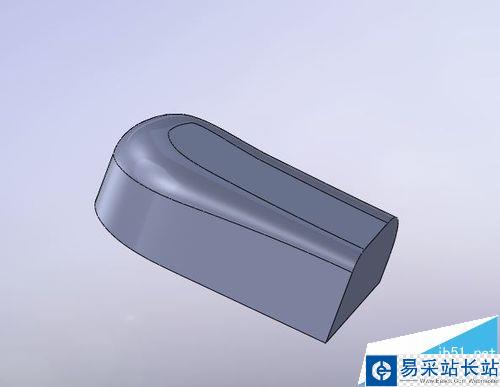

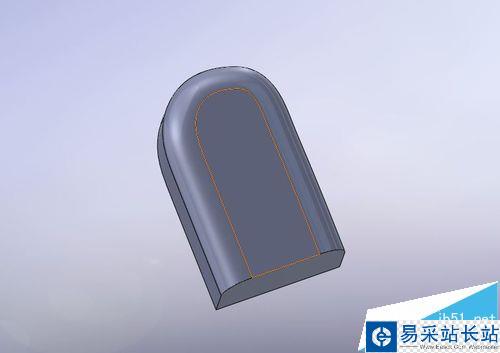

8、完成后的效果

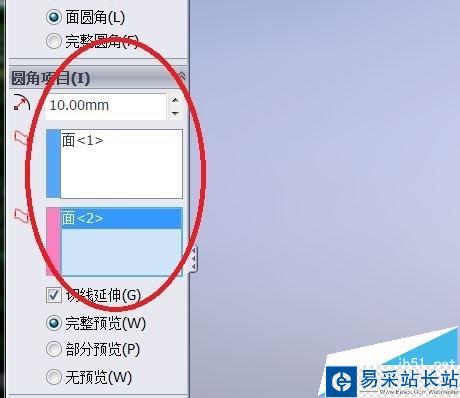

9、面圆角 绘制圆角，选中两个有公共边的面，设置好圆角半径，公共边就可以生成圆角

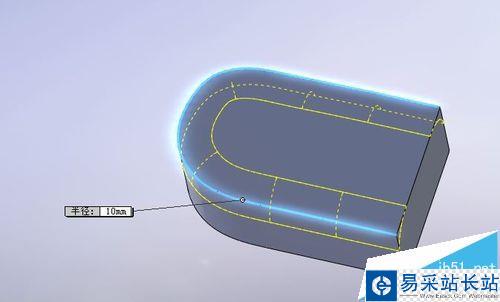

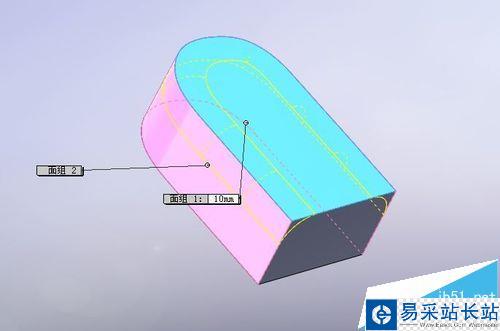

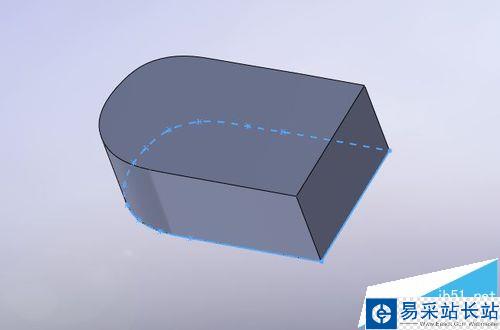

10、设置好后，可以看到预览

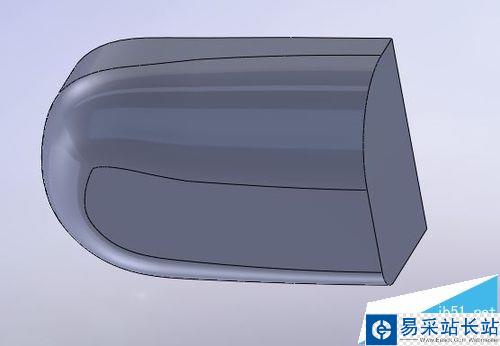

11、完成后的效果

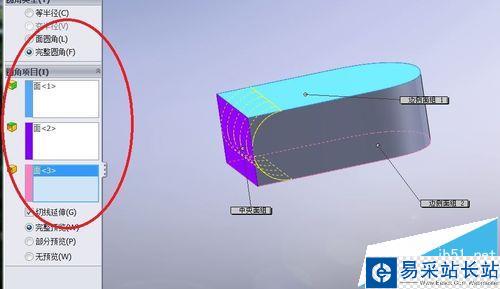

12、完整圆角 绘制圆角。这种方法不需要设置半径，需要顺序选中三个面，侧面1、中间面、侧面2。可以看到设置完成后的预览

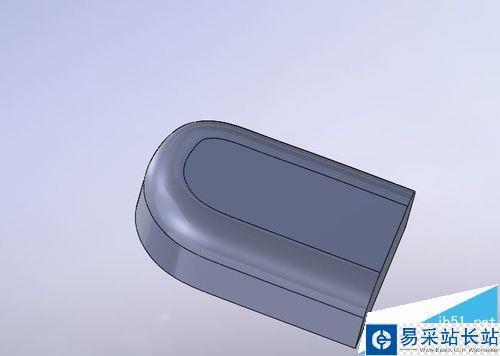

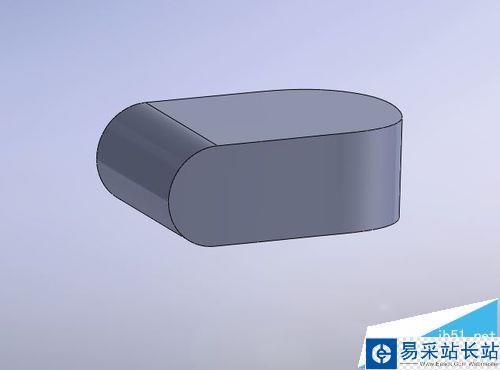

13、完成后的效果

14、到此圆角的使用方法就介绍完了。
